4609X-101-562LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 5.6KΩ ±2% ±100ppm/℃ 200mW SIP-9 通孔安装 22.81mm*2.49mm*5.08mm
供应商型号: 10B-2787754-4
供应商: 国内现货
标准整包数: 1

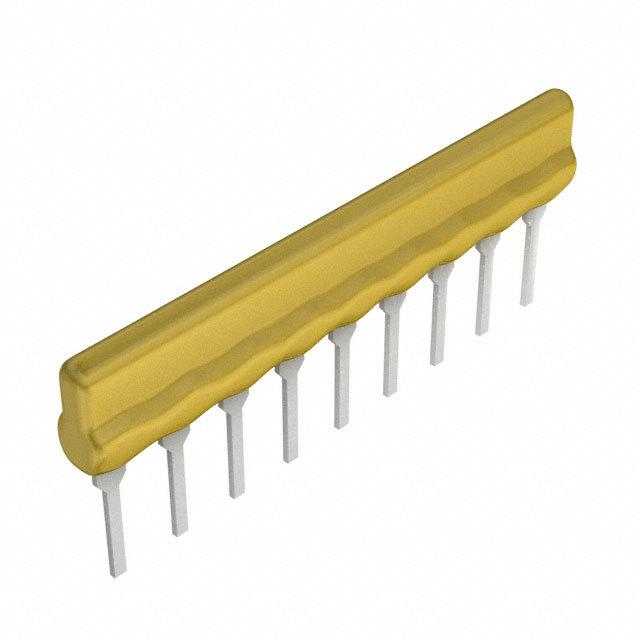

BOURNS 网络阵列电阻 4609X-101-562LF

4609X-101-562LF概述


    产品简介


    4600X系列 — 厚膜封装单列直插式电阻器(SIP)是一种高性能、高可靠性的厚膜电阻产品。这种电阻器具有广泛的应用范围,适用于多种电路设计中,如动态随机存取存储器(DRAM)、双终端电阻网络、R/2R梯形网络和SCSI接口等。它特别适合那些需要在紧凑空间内实现复杂功能的设计,同时也为工程师提供了高度的设计灵活性。

    技术参数


    电气特性
    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:
    - 50欧姆至2.2兆欧姆:±100 ppm/℃
    - 50欧姆以下:±250 ppm/℃
    - 2.2兆欧姆以上:±250 ppm/℃
    - 电阻跟踪度:50 ppm/℃(最大值)
    - 电阻公差:见电路表
    - 绝缘电阻:最小10,000兆欧姆
    - 耐压等级:200 VRMS
    - 工作温度范围:-55°C 至 +125°C
    环境特性
    - 瞬时过载:±0.25%
    - 负载寿命:±1.00%
    - 防潮性能:±0.50%
    - 耐焊接热:±0.50%
    - 端子强度:±0.25%
    - 热冲击:±0.25%

    产品特点和优势


    4600X系列电阻器的主要特点包括:
    - 符合RoHS标准,环保且无铅
    - 低外形设计,适用于与DIP兼容的设计
    - 多种引脚配置,增强设计灵活性
    - 可选的Ammo-pak包装,便于管理
    - 推荐用于松香焊剂和溶剂清洗过程,也支持免清洗焊剂
    - 引脚上标记在对比背景上,方便永久标识
    这些特性使得4600X系列在众多应用场景中表现出色,特别是在需要高精度和高可靠性的情况下。

    应用案例和使用建议


    4600X系列电阻器广泛应用于各种电路设计中,例如DRAM电路、双终端电阻网络和R/2R梯形网络。根据具体应用需求,建议在选择电阻值时注意以下几点:
    - 对于高精度应用,建议选择低温度系数(TCR)的产品
    - 在高温环境下使用时,确保工作温度不超过最大值,并进行适当的安全评估

    兼容性和支持


    4600X系列电阻器与其他电子元件和设备具有良好兼容性。厂商提供了详尽的技术支持文档和应用指南,帮助用户更好地理解和使用产品。此外,客户还可以通过官方渠道获得技术支持和维护服务。

    常见问题与解决方案


    根据技术手册中的常见问题,总结了以下几个常见问题及解决方案:
    - 问题: 高温环境下电阻值不准确。
    - 解决方案: 选择具有低温度系数(TCR)的型号,并确保工作温度在规定的范围内。
    - 问题: 长时间工作后电阻值变化较大。
    - 解决方案: 检查负载寿命指标,确认是否符合预期要求。若不符合,可考虑更换更高质量的产品。
    - 问题: 在焊接过程中出现失效现象。
    - 解决方案: 使用适当的焊接工艺,并确保选择适合焊接热性能的电阻器。

    总结和推荐


    综上所述,4600X系列电阻器凭借其出色的性能参数、灵活的设计选项和高可靠性,在众多应用场合中展现出卓越的优势。特别是对于需要高精度、高稳定性的场合,该系列产品是理想的选择。强烈推荐电子设计工程师选用这款电阻器,以提升整体电路性能并满足高标准的应用需求。

4609X-101-562LF参数

参数
电阻值 5.6KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 22.81mm*2.49mm*5.08mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 散装

4609X-101-562LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4609X-101-562LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4609X-101-562LF 4609X-101-562LF数据手册

4609X-101-562LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
