4609X-101-123LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 12KΩ ±2% ±100ppm/℃ 200mW SIP-9 通孔安装 22.81mm*2.49mm*5.08mm
供应商型号: 652-4609X-1LF-12K
供应商: Mouser
标准整包数: 1

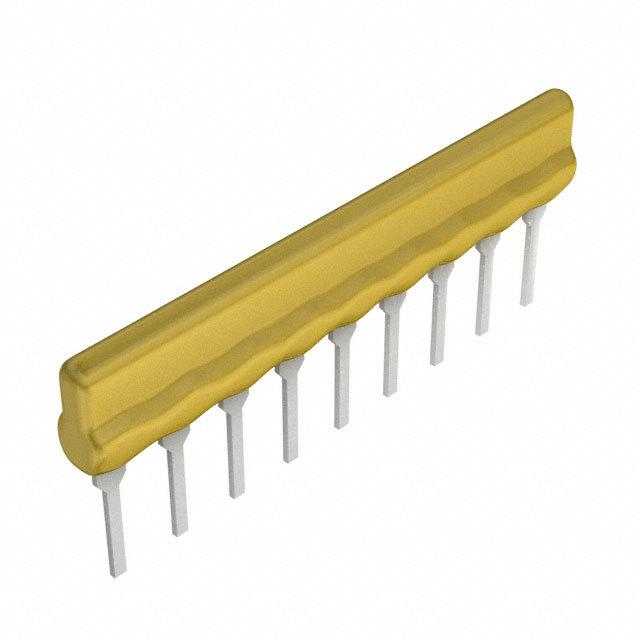

BOURNS 网络阵列电阻 4609X-101-123LF

4609X-101-123LF概述

    4600X Series - Thick Film Conformal SIPs

    产品简介


    4600X系列厚膜封装单列直插式电阻(SIPs)是一种高性能的电阻器,广泛应用于各类电子设备中。该系列产品通过了RoHS标准认证,确保符合环保要求。低轮廓设计使其可以与双列直插式集成电路(DIPs)兼容,为设计师提供了更大的灵活性。4600X系列电阻器具有多种引脚配置,支持不同的电气连接方式,如串联、并联等,适用于各种复杂的电路设计需求。此外,4600X系列提供散装包装及Ammo-pak包装,便于批量处理和自动化生产线使用。

    技术参数


    - 电阻范围: 10欧姆至10兆欧姆
    - 最大工作电压: 100伏特
    - 温度系数:
    - 50欧姆到2.2兆欧姆:±100 ppm/℃
    - 低于50欧姆:±250 ppm/℃
    - 高于2.2兆欧姆:±250 ppm/℃
    - TCR跟踪精度: 最大50 ppm/℃
    - 绝缘电阻: ≥10,000兆欧姆
    - 耐压强度: 200 VRMS
    - 工作温度范围: -55°C至+125°C
    - 引脚配置: 4至14引脚
    - 电气配置: 包括并联(101电路)、隔离(102电路)和双端子(104电路)

    产品特点和优势


    1. RoHS合规: 符合环保标准,满足现代电子产品对环境友好的要求。
    2. 低轮廓设计: 兼容DIP封装,适合空间有限的应用场合。
    3. 高设计灵活性: 多种引脚配置增强了设计的灵活性。
    4. Ammo-pak包装: 方便自动化生产过程中的处理和运输。
    5. 永久标识: 在对比背景上的标记便于长期识别和追溯。

    应用案例和使用建议


    应用案例:
    - DRAM应用: 用于存储器模块中的信号调节。
    - SCSI应用: 在串行连接SCSI总线中作为电阻网络。
    - 电源管理: 用于负载分配和保护电路中。
    使用建议:
    - 在安装前请检查并确认电阻器的实际工作条件与技术手册中的规定一致。
    - 根据应用需求选择合适的引脚配置和电气配置,以达到最佳性能。
    - 注意电阻器的工作温度范围,避免因高温或低温导致电阻值变化过大。

    兼容性和支持


    - 兼容性: 该产品适用于需要高可靠性和精确电阻值的应用场合,可以与其他标准DIP封装的产品良好配合。
    - 支持服务: 厂商提供技术支持和维护服务,如有任何问题可联系厂家获得帮助。

    常见问题与解决方案


    - Q: 如何读取产品型号编号?
    - A: 产品型号编码包含了一系列信息,如配置类型(例如“Conformal SIP”)、引脚数量、电气配置(如“Bussed”、“Isolated”、“Dual Terminator”)以及阻值代码。

    - Q: 如何选择合适的阻值代码?
    - A: 可根据应用所需的电阻值参考手册中的常用电阻值列表,选择合适的代码。

    - Q: 如何测试电阻器的性能?
    - A: 使用万用表或其他专业仪器进行测量,确保实际电阻值与手册中提供的规格相符。

    总结和推荐


    4600X系列厚膜封装单列直插式电阻凭借其RoHS合规性、低轮廓设计和多样化的引脚配置,展现了强大的市场竞争力。这些特点使其成为各种应用的理想选择,尤其是对环境友好和高可靠性有严格要求的场景。综上所述,强烈推荐此产品用于需要高精度和稳定性的电子电路中。

4609X-101-123LF参数

参数
电阻值 12KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
长*宽*高 22.81mm*2.49mm*5.08mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 散装

4609X-101-123LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4609X-101-123LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4609X-101-123LF 4609X-101-123LF数据手册

4609X-101-123LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.506 ¥ 4.2757
10+ $ 0.322 ¥ 2.7209
25+ $ 0.2116 ¥ 1.788
100+ $ 0.1794 ¥ 1.5159
500+ $ 0.1628 ¥ 1.3757
1000+ $ 0.108 ¥ 0.9126
4000+ $ 0.0994 ¥ 0.8396
8000+ $ 0.0961 ¥ 0.8122
库存: 1151
起订量: 1 增量: 1
