MOV-10D621K

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 620V 2.5KA 1 558V 682V 505V 385V 70J 160pF@1kHz 通孔安装 7.2mm(宽度)
供应商型号: MOV-10D621K
供应商: Master
标准整包数: 800

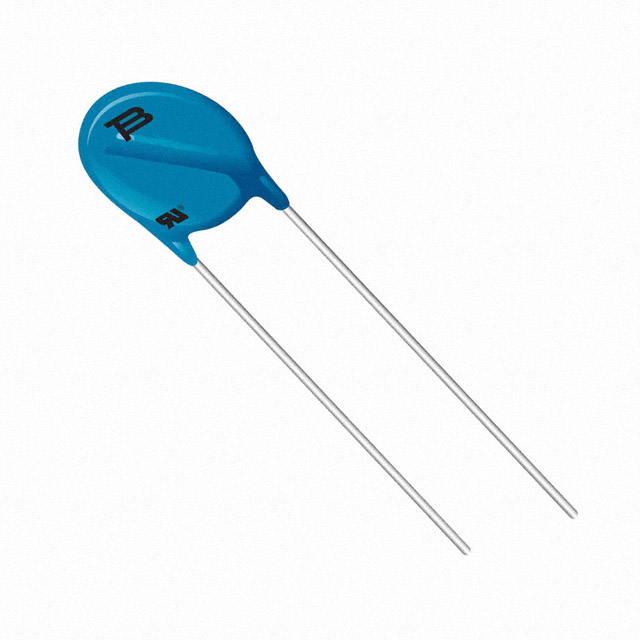

BOURNS 压敏电阻 MOV-10D621K

MOV-10D621K概述

    # Bourns MOV-10DxxxK 系列金属氧化物压敏电阻技术手册解析

    1. 产品简介


    Bourns MOV-10DxxxK 系列金属氧化物压敏电阻是一种专为过电压瞬态保护设计的电子元件。这种产品以其高电压额定值、高电流处理能力和快速响应时间著称,广泛应用于电源供应、电力系统、电信系统、白色家电及家用电器等领域。此系列产品符合欧盟 RoHS 指令,并通过 UL 1449 认证,确保其环保合规性和可靠性。
    主要特点:
    - 产品类型:金属氧化物压敏电阻(MOV)
    - 功能:用于抑制过电压瞬态,如雷击、电源接触或感应引起的电压波动。
    - 适用领域:电源设备、通信设备、家用电器及工业设备。

    2. 技术参数


    以下表格列出了 MOV-10DxxxK 系列产品的关键电气特性和技术参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 额定电压范围 | 18 | 470 | 820 | V |
    | 最大连续工作电压 | 11 | 90 | 130 | V |
    | 最大峰值电流 | 5 25 | kA |
    | 最大吸收能量(8/20 μs) | 1440 | 6720 | 8160 | mJ |
    | 响应时间 | 10 | 25 ns |
    此外,该系列产品的封装形式为径向引脚设计,最大工作温度范围为 -40°C 至 +105°C,满足恶劣环境下的可靠运行需求。

    3. 产品特点和优势


    Bourns MOV-10DxxxK 系列具备多项显著的技术优势,使其在市场竞争中脱颖而出:
    - 双向保护:适用于正负瞬态电压的双向防护。
    - 快速响应:典型响应时间为 10-25ns,有效减少瞬态冲击对电路的影响。
    - 高能量吸收能力:能够承受高达 8160mJ 的瞬态冲击能量。
    - 环保友好:RoHS 合规,无铅设计,符合全球环保标准。
    这些特点使得 MOV-10DxxxK 系列成为电源系统和其他需要过电压保护的关键元件。

    4. 应用案例和使用建议


    应用场景:
    - 电源供应:用于保护交流输入端,防止雷击和电涌。
    - 电信系统:作为线路终端设备的保护元件,提高系统稳定性。
    - 白色家电:如冰箱、洗衣机等家用电器的过电压防护。
    使用建议:
    1. 根据具体电路的工作电压选择合适的额定电压值,确保设备安全运行。
    2. 在设计时需考虑压敏电阻与其它保护元件的协同工作,例如保险丝或断路器。
    3. 安装时保持良好的散热条件以延长使用寿命。

    5. 兼容性和支持


    Bourns MOV-10DxxxK 系列支持多种包装形式(如散装和带卷),易于集成到不同的生产流程中。同时,制造商提供了详尽的技术文档和支持服务,包括在线资源和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 压敏电阻失效 | 检查是否超出了额定工作电压和电流 |
    | 响应速度变慢 | 替换老旧元件或改善散热条件 |
    | 功耗过高 | 调整负载条件或更换更高功率型号 |

    7. 总结和推荐


    综上所述,Bourns MOV-10DxxxK 系列金属氧化物压敏电阻凭借其卓越的性能、广泛的适用性和可靠的品质,在过电压保护领域具有极高的实用价值。我们强烈推荐这一系列元件用于需要高性能瞬态电压抑制的应用场合。
    通过综合考量其技术参数、应用领域以及长期可靠性,Bourns MOV-10DxxxK 系列是一款值得信赖且性价比高的产品。无论是开发新项目还是升级现有系统,它都是理想的选择。

MOV-10D621K参数

参数
压敏电压 620V
最大交流电压 385V
最大压敏电压 682V
电路数 1
最大直流电压 505V
能量 70J
不同频率时的电容 160pF@1kHz
浪涌电流 2.5KA
最小压敏电压 558V
长*宽*高 7.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

MOV-10D621K厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

MOV-10D621K数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS MOV-10D621K MOV-10D621K数据手册
