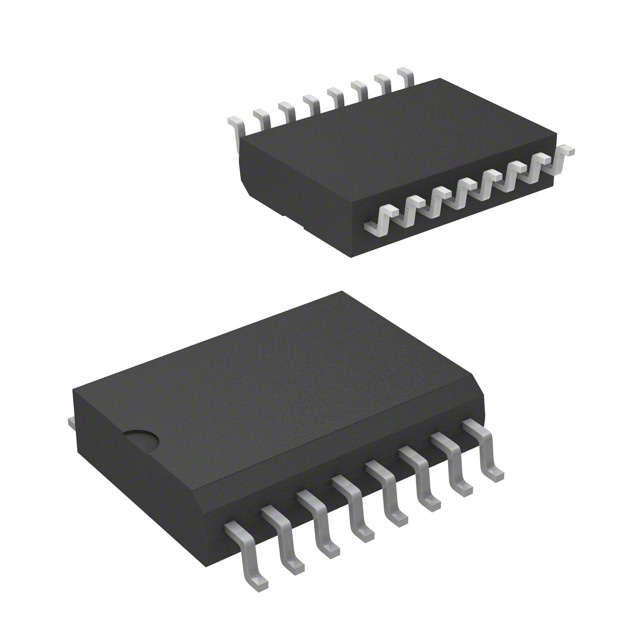

4416P-1-470LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47Ω ±50ppm/℃ 50ppm/℃ 160mW SOIC-16 贴片安装 10.41mm*7.5mm*2.9mm
供应商型号: 652-4416P-1-470LF
供应商: Mouser
标准整包数: 1
BOURNS 网络阵列电阻 4416P-1-470LF

4416P-1-470LF概述

    4400P系列厚膜表面贴装宽体电阻产品介绍

    产品简介


    4400P系列是厚膜表面贴装宽体电阻,适用于自动放置设备的标准E.I.A.封装。它具有多种电路配置选项,如隔离、公共端和双终止。这些电阻广泛应用于DRAM应用、SCSI应用及R/2R梯形网络等领域。

    技术参数


    - 阻值范围: 10欧姆至2.2兆欧姆
    - 最大工作电压: 50V
    - 温度系数:
    - 50欧姆及以上: ±100 ppm/°C
    - 50欧姆以下: ±250 ppm/°C
    - TCR跟踪: 最大50 ppm/°C(相同值)
    - 工作温度: -55°C至+125°C
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐压强度: 200 VRMS
    - 焊锡可靠性: 符合MIL-STD-202方法208标准
    - 功率额定值:
    - 1电路: 70°C时0.160瓦特
    - 4电路: 70°C时0.160瓦特
    - 2电路: 70°C时0.160瓦特
    - 3电路: 70°C时0.115瓦特

    产品特点和优势


    1. 环保合规: 符合RoHS指令
    2. 高可靠性: 焊锡耐久性强,降低焊点疲劳
    3. 标准化接口: 兼容自动贴片设备
    4. 可定制: 支持不同阻值和公差定制
    5. 高精度: 改进后的公差可达到±0.5%

    应用案例和使用建议


    4420P系列可用于16位计算机总线的双终止,提供便捷的连接方式。在实际应用中,用户需要根据具体需求选择合适的电路配置和阻值。例如,在DRAM应用中,可以选择适合的数据读写速率的阻值。

    兼容性和支持


    4400P系列采用标准E.I.A.封装,与多数自动化设备兼容。厂商提供详细的电气图表和标准电配置,便于用户选择合适的产品。

    常见问题与解决方案


    - 问题1: 使用过程中发现电阻阻值漂移较大
    - 解决方案: 检查环境温度是否超出工作范围,调整温度控制设备以保持在工作范围内。

    - 问题2: 焊接后电阻无法正常工作
    - 解决方案: 确认焊接过程是否符合MIL-STD-202标准,必要时更换焊接设备。

    总结和推荐


    4400P系列厚膜表面贴装宽体电阻以其高精度、可靠的温度稳定性和环保特性,成为许多应用场景的理想选择。它在内存模块、硬盘驱动器和其他高性能电子系统中表现出色。因此,强烈推荐在高要求的电子设计项目中使用此产品。

4416P-1-470LF参数

参数
电阻值 47Ω
电阻个数 -
精度 -
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 160mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 10.41mm*7.5mm*2.9mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4416P-1-470LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4416P-1-470LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4416P-1-470LF 4416P-1-470LF数据手册

4416P-1-470LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
