4309R-101-222LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 2.2KΩ ±2% ±50ppm/℃ 50ppm/℃ 200mW SIP-9 通孔安装 22.45mm*2.16mm*4.95mm
供应商型号: 1612534
供应商: 海外现货
标准整包数: 1

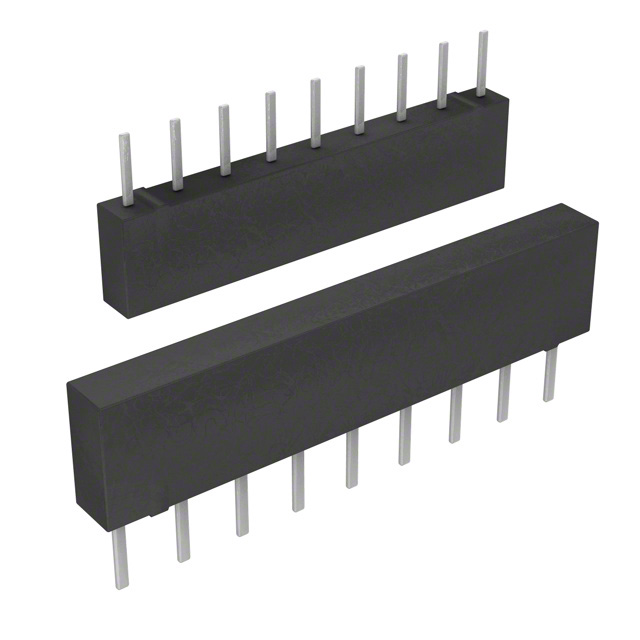

BOURNS 网络阵列电阻 4309R-101-222LF

4309R-101-222LF概述

    4300R系列厚膜封装SIP产品技术手册

    产品简介


    4300R系列是一款专为高可靠性设计的厚膜封装单列直插式(SIP)电阻器。这些电阻器适用于各种应用场合,尤其是那些对小型化、高效能及高精度有要求的电路。它们的特点包括低外形、自动插入兼容性、卓越的封装完整性和严格的温度系数控制。此外,4300R系列现在还提供更加严格的±0.5%的容差选项。

    技术参数


    | 参数 | 值 |

    | 电阻范围 | 10欧姆到10兆欧姆 |
    | 最大工作电压 | 100伏特 |
    | 温度系数 | 50欧姆到2.2兆欧姆:±100 ppm/°C
    低于50欧姆:±250 ppm/°C
    高于2.2兆欧姆:±250 ppm/°C |
    | 电阻跟踪温度系数 | 最大50 ppm/°C |
    | 电阻容差 | 见电路板标识 |
    | 工作温度 | -55°C到+125°C |
    | 功率额定值 | 在+70°C到+125°C降额至零功率 |
    | 绝缘电阻 | 最小10,000兆欧姆 |
    | 耐压能力 | 200 VRMS |
    | 焊料可焊性 | 符合MIL-STD-202方法208标准 |

    产品特点和优势


    1. 低外形设计:使得产品可以与双列直插式封装(DIP)兼容。
    2. 自动插入兼容性:便于自动化生产线集成。
    3. 卓越的封装完整性:确保长期稳定性能。
    4. 严格的温度系数控制:确保电阻在不同温度下的稳定性。
    5. ±0.5%的高容差:适用于需要高精度的应用场合。

    应用案例和使用建议


    4300R系列电阻器广泛应用于多种电路设计中,如DRAM应用、双终端电阻网络、R/2R梯形网络和SCSI应用。在实际使用过程中,用户应注意保持适当的散热措施以避免因过热导致的性能下降。

    兼容性和支持


    4300R系列电阻器兼容于多种自动化组装设备,且供应商提供了详细的技术支持和维护信息。用户可通过制造商官网获取详细的使用指南和技术文档。

    常见问题与解决方案


    1. 过热问题:确保安装时遵循规定的功耗和散热要求。
    2. 焊接不良:确保使用符合标准的焊接工艺。
    3. 不稳定输出:检查连接是否稳固,避免引线松动导致接触不良。

    总结和推荐


    4300R系列厚膜封装SIP电阻器以其低外形、高精度和良好的温控性能,在众多应用场景中表现出色。推荐在需要高精度和可靠性的电路设计中使用。购买时,请确认电阻型号是否符合您的具体需求。

4309R-101-222LF参数

参数
电阻值 2.2KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
长*宽*高 22.45mm*2.16mm*4.95mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 管装

4309R-101-222LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4309R-101-222LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4309R-101-222LF 4309R-101-222LF数据手册

4309R-101-222LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
