4604X-102-473LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47KΩ ±2% ±100ppm/℃ 300mW SIP-4 通孔安装 10.11mm*2.49mm*5.08mm
供应商型号: 652-4604X-2LF-47K
供应商: Mouser
标准整包数: 1
BOURNS 网络阵列电阻 4604X-102-473LF

4604X-102-473LF概述


    产品简介

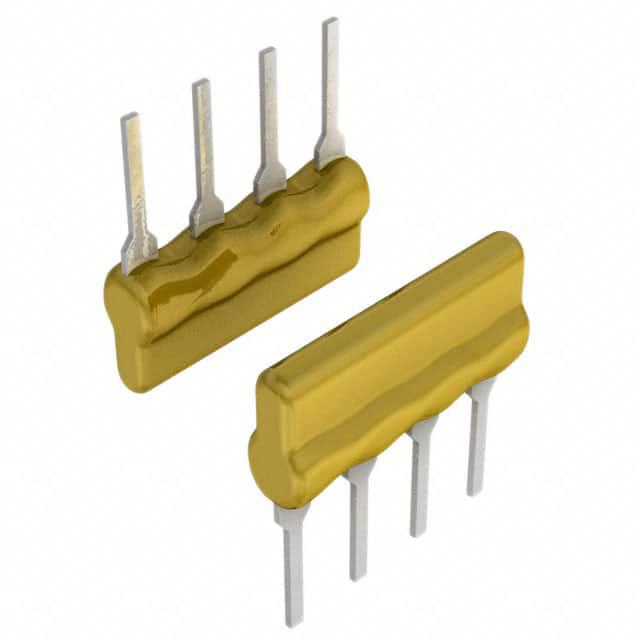

    4600X 系列 – 厚膜共形 SIP
    4600X 系列电阻是厚膜共形单列直插式(SIP)电阻器,广泛应用于电子设备中。这些电阻器的特点在于低轮廓设计,使其可以与双列直插式(DIP)电路兼容,增强了设计灵活性。产品种类丰富,提供多种引脚配置,适合各种不同应用场合。它们还具有高绝缘电阻、卓越的温度系数和强大的抗热冲击能力,确保在恶劣环境下的可靠运行。

    技术参数


    - 阻值范围: 10 欧姆至 10 兆欧姆
    - 最大工作电压: 100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆: ±100 ppm/°C
    - 50 欧姆以下: ±250 ppm/°C
    - 2.2 兆欧姆以上: ±250 ppm/°C
    - TCR 跟踪: ±50 ppm/°C 最大值
    - 绝缘电阻: ≥10,000 兆欧姆
    - 耐压等级: 200 VRMS
    - 工作温度范围: -55°C 至 +125°C
    - 功率额定值:
    - 在 70°C 下: 0.20 W 至 1.50 W
    - 包装形式: 散装,Ammo-pak 可用

    产品特点和优势


    4600X 系列电阻器具备以下独特功能和优势:
    - 符合 RoHS 标准: 满足环保要求,适用于绿色电子产品。
    - 低轮廓设计: 与 DIP 设计兼容,提供了更多灵活性。
    - 引脚配置多样: 提供 4 针至 14 针配置,满足不同需求。
    - 出色的电气特性: 绝缘电阻高达 10,000 兆欧姆,保证高可靠性。
    - 标记清晰: 在对比背景上标记永久识别,便于管理和维修。
    - Ammo-pak 包装: 提供自动化生产所需的小包装,易于管理库存。

    应用案例和使用建议


    4600X 系列电阻器广泛应用于多种领域,包括动态随机存取存储器(DRAM)、SCSI 接口、R/2R 梯形网络和双端子电阻网络。这些电阻器在信号处理和电源管理系统中特别有用。例如,在 DRAM 应用中,这些电阻器可以用于滤波和噪声抑制;在电源管理系统中,它们可以用来稳压和保护敏感组件。
    使用建议:
    - DRAM 应用: 使用低阻值的电阻器来降低滤波电容的需求,提高系统的响应速度。
    - 电源管理: 选择适当的阻值和功率等级,以确保电阻器在特定应用中的稳定运行。

    兼容性和支持


    4600X 系列电阻器可与各种标准 DIP 封装兼容,便于集成到现有设计中。Bourns 提供全面的技术支持和售后服务,包括定制化服务,帮助客户解决在应用过程中可能遇到的问题。用户可以通过官方技术支持渠道获得详细的设计指南和故障排除手册。

    常见问题与解决方案


    常见问题:
    - Q: 如何确定最佳的电阻器阻值?
    - A: 查阅手册中的常用阻值表,并根据实际应用需求选择合适的阻值。
    - Q: 如何处理高温环境下的电阻器温漂问题?
    - A: 选择阻值低于 50 欧姆的电阻器,这些电阻器的温度系数较低,可以在高温环境下保持更好的稳定性。

    总结和推荐


    总体来说,4600X 系列电阻器以其高可靠性、多样化的引脚配置和广泛的温度适应性,在多种应用场景中表现出色。尤其是其优秀的电气特性和低轮廓设计使其成为许多关键应用的理想选择。我们强烈推荐这一系列产品,尤其是在需要高性能、高稳定性的电子设备中。

4604X-102-473LF参数

参数
电阻值 47KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 300mW
长*宽*高 10.11mm*2.49mm*5.08mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

4604X-102-473LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4604X-102-473LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4604X-102-473LF 4604X-102-473LF数据手册

4604X-102-473LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.3508 ¥ 2.9638
25+ $ 0.2599 ¥ 2.1962
100+ $ 0.1403 ¥ 1.1855
250+ $ 0.1111 ¥ 0.9388
500+ $ 0.0924 ¥ 0.7808
1000+ $ 0.0605 ¥ 0.5112
8000+ $ 0.054 ¥ 0.4563
