首页  >  产品百科  >  4607X-101-221LF

4607X-101-221LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 220Ω ±2% ±100ppm/℃ 200mW SIP-7 通孔安装 17.73mm*2.49mm*5.08mm
供应商型号: 652-4607X-1LF-220
供应商: Mouser
标准整包数: 1

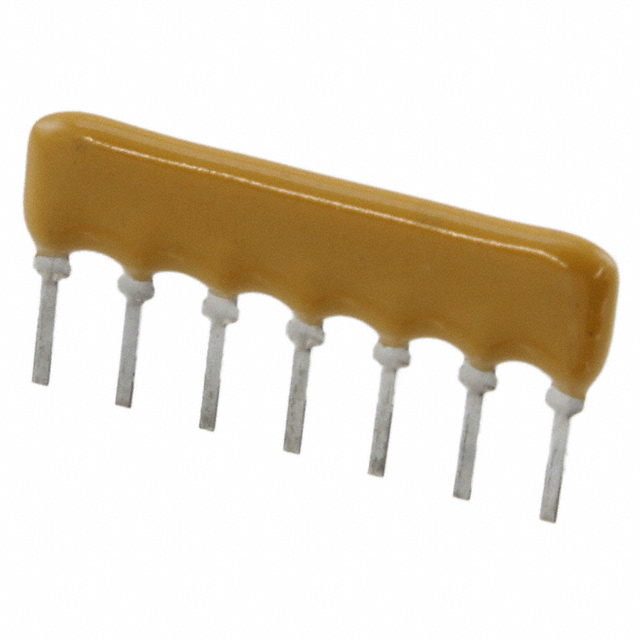

BOURNS 网络阵列电阻 4607X-101-221LF

4607X-101-221LF概述


    产品简介


    4600X 系列 - 厚膜封装单列直插式电阻网络
    4600X 系列是一款厚膜封装的单列直插式(SIP)电阻网络,适用于各种高精度应用。本系列的产品包括带导线的电阻网络、隔离式电阻网络和双终端电阻网络,广泛应用于工业控制、通信设备、汽车电子等领域。

    技术参数


    - 电阻范围:10 欧姆到 10 兆欧
    - 最大工作电压:100V
    - 温度系数:
    - 50 欧姆到 2.2 兆欧:±100 ppm/℃
    - 50 欧姆以下:±250 ppm/℃
    - 2.2 兆欧以上:±250 ppm/℃
    - 跟踪温度系数:±50 ppm/℃
    - 电阻容差:根据电路规格
    - 绝缘电阻:最小值为 10,000 兆欧
    - 介质耐压:200 VRMS
    - 工作温度范围:-55°C 到 +125°C
    - 引脚数:4 到 14 针

    产品特点和优势


    - 低轮廓设计:兼容 DIP 封装,提高了设计灵活性。
    - 多样化的引脚配置:增强设计的灵活性。
    - 包装方式:提供弹夹式包装(Ammo-pak),方便自动化生产线使用。
    - 推荐工艺:适用于松香助焊剂或溶剂清洁工艺,或者无清洁工艺。
    - 标记识别:在对比背景下清晰标记,便于永久识别。

    应用案例和使用建议


    应用案例
    - DRAM 应用:在动态随机存取存储器(DRAM)中用于电阻网络。
    - 双终端电阻网络:适用于需要多个独立电阻的应用。
    - R/2R 梯形网络:用于精密数模转换器(DAC)和模拟信号处理。
    - SCSI 应用:在小型计算机系统接口(SCSI)中作为阻抗匹配和电平转换使用。
    使用建议
    - 确保正确选择电阻值:选择合适的电阻值以满足特定电路需求。
    - 考虑环境条件:确保工作环境温度在-55°C 到 +125°C 之间。
    - 注意电流负载:合理分配电流,避免过载导致的性能下降。

    兼容性和支持


    - 兼容性:本产品与标准 DIP 封装兼容,便于替换传统 DIP 电阻。
    - 支持:制造商提供详细的技术文档和支持,包括应用笔记和故障排除指南。

    常见问题与解决方案


    - Q: 如何确认产品是否适合特定应用?
    - A: 请参阅产品数据表中的“特性”部分,确保其规格符合您的需求。如果不确定,请联系制造商获取技术支持。
    - Q: 如何解决长期负载寿命问题?
    - A: 确保负载不超过额定功率的 70°C 时的额定值,并按照数据表中的温度降额曲线进行操作。
    - Q: 如何确保焊接过程的质量?
    - A: 使用推荐的助焊剂和清洁工艺,确保焊接过程不会对电阻造成损害。

    总结和推荐


    4600X 系列厚膜封装单列直插式电阻网络具有多种独特功能和优势,适用于多种高精度应用。其低轮廓设计、多样化引脚配置和广泛的电阻值选择使其在市场上具有较高的竞争力。强烈推荐此产品用于需要高精度电阻网络的应用场景。在购买前,请务必查阅详细的技术文档以确保其符合您的具体需求。

4607X-101-221LF参数

参数
电阻值 220Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 17.73mm*2.49mm*5.08mm
通用封装 SIP-7
安装方式 通孔安装
零件状态 在售
包装方式 散装

4607X-101-221LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4607X-101-221LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4607X-101-221LF 4607X-101-221LF数据手册

4607X-101-221LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8243
10+ $ 0.4405 ¥ 3.6954
100+ $ 0.1863 ¥ 1.5631
1000+ $ 0.1037 ¥ 0.8699
2000+ $ 0.0907 ¥ 0.7611
10000+ $ 0.0896 ¥ 0.7521
25000+ $ 0.0851 ¥ 0.7136
50000+ $ 0.083 ¥ 0.696
库存: 4317
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.82
