4308R-102-223LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 22KΩ ±2% ±50ppm/℃ 50ppm/℃ 300mW SIP-8 通孔安装 19.91mm*2.16mm*4.95mm
供应商型号: FA-4308R-102-223LF
供应商: Avnet
标准整包数: 1

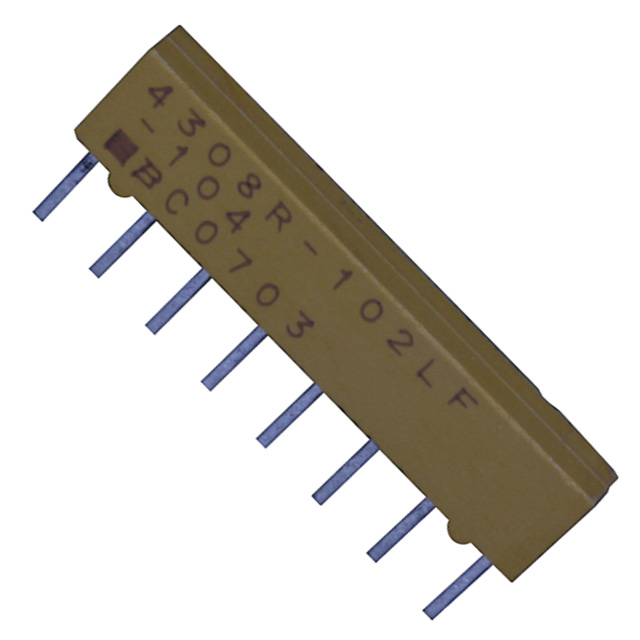

BOURNS 网络阵列电阻 4308R-102-223LF

4308R-102-223LF概述

    4300R系列厚膜模压单列直插式电阻

    产品简介


    4300R系列是一款适用于多种电路应用的厚膜模压单列直插式(SIP)电阻。这些电阻以其低轮廓设计和良好的自动化插入兼容性而著称,能够广泛应用于各种电子产品中。主要功能包括高精度、宽范围的阻值选择以及优异的环境适应性。它们适合用于需要紧凑、可靠电阻的应用场合,例如电源管理、工业控制系统、消费电子等领域。

    技术参数


    - 阻值范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:
    - 50欧姆到2.2兆欧姆:±100ppm/℃
    - 50欧姆以下:±250ppm/℃
    - 2.2兆欧姆以上:±250ppm/℃
    - 阻值跟踪性:±50ppm/℃最大值
    - 阻值容差:视具体电路情况而定
    - 工作温度:-55°C至+125°C
    - 功率等级:
    - 在+70°C至+125°C范围内,功率按比例降低至零
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:200VRMS
    - 引脚可焊性:符合MIL-STD-202方法208的要求

    产品特点和优势


    - 低轮廓设计:确保与双列直插式封装(DIP)的兼容性,适合空间受限的设计。
    - 自动插入兼容性:便于实现自动化生产线。
    - 高可靠性:拥有优异的包装完整性,提高了使用寿命。
    - 精度提升:现已提供±0.5%的阻值容差。
    - 环保合规:提供符合RoHS标准的版本,减少对环境的影响。

    应用案例和使用建议


    - 内存应用:适合DRAM和其他存储设备中的电阻应用。
    - 网络设备:适合高速通信设备中的信号处理。
    - SCSI应用:适合作为SCSI总线的阻抗匹配元件。
    使用建议:
    - 确保阻值选择符合电路要求,避免因阻值过大或过小导致电路故障。
    - 在高温环境下使用时注意功耗的限制,遵循功率等级的降额曲线以防止过热损坏。
    - 注意阻值容差对电路稳定性的影响,特别是在高精度应用场合。

    兼容性和支持


    - 兼容性:可与大多数自动插入设备和工艺兼容,且提供RoHS合规版本。
    - 技术支持:Bourns公司提供详细的资料和技术支持,帮助用户在实际应用中更好地利用产品。

    常见问题与解决方案


    1. 问题:产品安装后出现阻值变化
    - 解决方案:检查焊接质量和环境温度,确认未超过工作温度范围。
    2. 问题:引脚可焊性不佳
    - 解决方案:参考MIL-STD-202方法208标准进行测试和改进焊接工艺。
    3. 问题:在高湿度环境中阻值不稳定
    - 解决方案:确保封装材料的防水性能,并选择高绝缘电阻的产品型号。

    总结和推荐


    4300R系列厚膜模压单列直插式电阻以其卓越的性能、广泛的适用性和良好的环境适应性,成为众多电子设备的理想选择。无论是针对高精度要求还是严苛的工作环境,该系列产品都能提供可靠的解决方案。鉴于其出色的稳定性和兼容性,强烈推荐在关键电路设计中使用此产品。

4308R-102-223LF参数

参数
电阻值 22KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
单个电阻功率 300mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
电阻匹配比 -
长*宽*高 19.91mm*2.16mm*4.95mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

4308R-102-223LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4308R-102-223LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4308R-102-223LF 4308R-102-223LF数据手册

4308R-102-223LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4157 ¥ 11.6937
10+ $ 1.4036 ¥ 11.5937
30+ $ 1.3836 ¥ 11.4284
50+ $ 1.3637 ¥ 11.2639
100+ $ 1.3437 ¥ 11.0985
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.69
