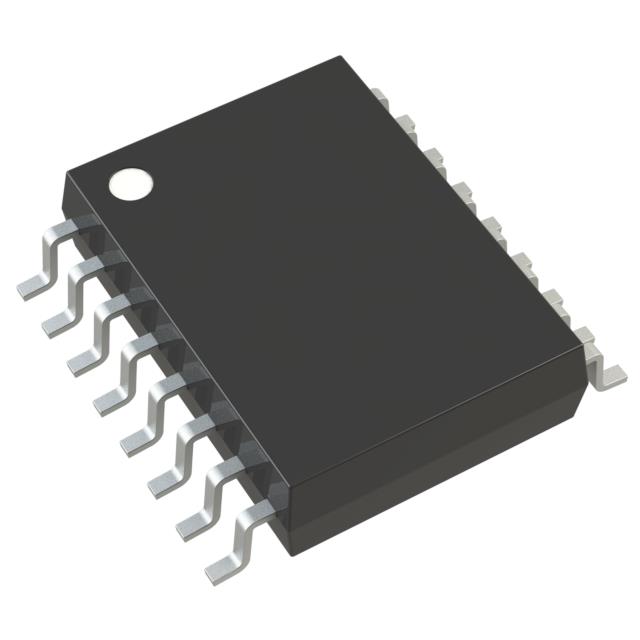

4816P-1-102LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 1KΩ ±2% ±100ppm/℃ 160mW SOIC-16 贴片安装 11.18mm*5.59mm*2.4mm
供应商型号: 4816P-1-102LF
供应商: 国内现货
标准整包数: 5
BOURNS 网络阵列电阻 4816P-1-102LF

4816P-1-102LF概述


    产品简介


    4800P系列厚膜表面贴装中型电阻器是一种广泛应用于各类电子设备中的电子元器件。其主要功能在于提供精确的阻值控制,适用于各种需要稳定电阻的应用场景。该系列产品广泛应用于存储器(如DRAM)、数字模拟转换器(如R/2R梯形网络)和小规模计算机系统接口(SCSI)等电路中。

    技术参数


    - 电阻范围: 10 欧姆至 2.2 兆欧
    - 最大工作电压: 50 V
    - 温度系数:
    - 50 Ω 及以上:±100 ppm/℃
    - 50 Ω 以下:±250 ppm/℃
    - 电阻容差:
    - 10 欧姆至 49 欧姆:±1 欧姆
    - 50 欧姆至 2.2 兆欧:±2 %
    - 耐热性: -55 °C 至 +125 °C
    - 绝缘电阻: ≥ 10,000 兆欧
    - 介电强度: 200 VRMS
    - 功率等级:
    - 单路:0.160 瓦(70°C)
    - 四路:0.160 瓦(70°C)

    产品特点和优势


    - 高精度: 提供±0.5%的高精度选项,满足高精度应用需求。
    - 兼容性强: 标准EIA封装,易于与自动放置设备兼容。
    - 可靠性: 高温稳定性、良好的绝缘性能和介电强度,适合恶劣环境下的应用。
    - 环保认证: 符合RoHS标准,减少有害物质对环境的影响。
    - 可定制: 支持客户定制电路,满足特定需求。

    应用案例和使用建议


    应用案例
    - DRAM存储器: 在DRAM应用中,4800P系列电阻器能够确保信号的稳定传输,减少干扰。
    - R/2R梯形网络: 用于数字模拟转换器(DAC),提高信号质量。
    - SCSI接口: 在小规模计算机系统接口中,该系列电阻器能够提供高可靠性的信号处理。
    使用建议
    - 环境适应性: 在极端环境下使用时,注意选择适合的温度系数和环境适应能力的型号。
    - 负载管理: 注意功率负载,避免过载导致的损坏。

    兼容性和支持


    - 兼容性: 该系列产品具有广泛的兼容性,可与多种自动化装配设备兼容。
    - 支持和服务: Bourns公司提供详细的技术文档和支持服务,帮助用户进行选型和使用。

    常见问题与解决方案


    1. 问题: 产品在高温环境下工作不稳定。
    - 解决方案: 选择具有较高工作温度范围的型号,并确保散热良好。
    2. 问题: 产品在低阻值条件下工作时出现误差。
    - 解决方案: 确认选择具有较小温度系数的型号,或者选择更高精度的±1%或±0.5%的型号。

    总结和推荐


    4800P系列厚膜表面贴装中型电阻器以其高精度、高可靠性、兼容性强及符合环保要求等特点,在多种应用中表现出色。对于需要高性能、高精度和稳定性电阻的应用,推荐使用此系列电阻器。然而,用户在具体应用中应仔细评估环境因素和需求,以确保最佳性能。

4816P-1-102LF参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 160mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 11.18mm*5.59mm*2.4mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

4816P-1-102LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4816P-1-102LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4816P-1-102LF 4816P-1-102LF数据手册

4816P-1-102LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
