首页  >  产品百科  >  4308M-102-330

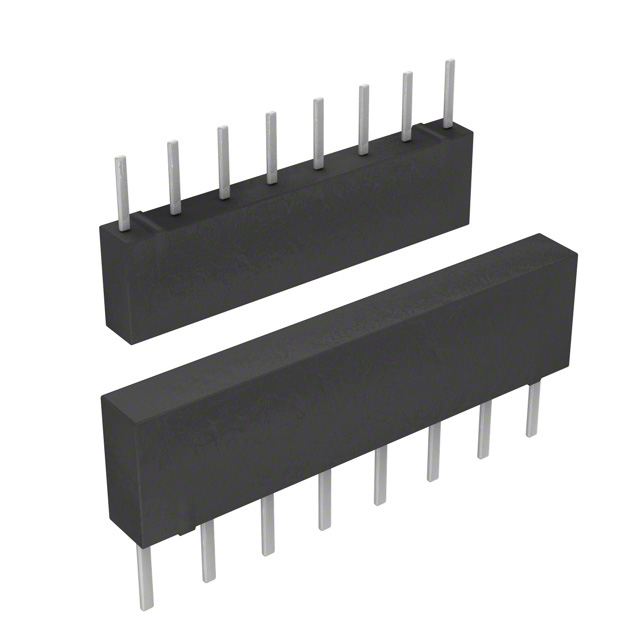

4308M-102-330

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 33Ω ±50ppm/℃ 50ppm/℃ 400mW SIP-8 通孔安装 19.91mm*2.16mm*6.35mm
供应商型号: CEI-4308M-102-330
供应商: 海外现货
标准整包数: 1
BOURNS 网络阵列电阻 4308M-102-330

4308M-102-330概述


    产品简介


    本产品是Bourns公司的4300M系列厚膜封装单列直插式电阻(Thick Film Molded SIPs)。这些电阻主要用于需要高精度和稳定性的重要电子电路中。4300M系列电阻适用于广泛的工业和消费电子应用,包括但不限于DRAM应用、双端子电阻网络、R/2R梯形网络及SCSI接口。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大操作电压:100伏特
    - 温度系数:
    - 50欧姆到2.2兆欧姆:±100 ppm/℃
    - 低于50欧姆:±250 ppm/℃
    - 高于2.2兆欧姆:±250 ppm/℃
    - TCR跟踪:最大50 ppm/℃;相同值
    - 电阻容差:见电路描述
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:200 VRMS
    - 引脚可焊性:符合MIL-STD-202方法208的要求
    - 封装功率等级(在70°C时):
    - 4304M:0.60瓦
    - 4306M:0.90瓦
    - 4308M:1.20瓦
    - 4310M:1.50瓦

    产品特点和优势


    4300M系列电阻具有以下几个显著特点和优势:
    - ROHS合规:提供无铅版本,符合环保标准。
    - 中型轮廓:提高了电流处理能力。
    - 与自动插入设备兼容:便于自动化生产和装配。
    - 出色的封装完整性:保证了长期稳定性和可靠性。
    - 改进的容差:提供±0.5%的更高精度选项。

    应用案例和使用建议


    4300M系列电阻被广泛应用于多种电路设计中。例如,在DRAM应用中,可以用于信号调理和偏置网络;在SCSI接口中,可确保数据传输的精确度。对于使用此类电阻的应用,建议关注如下几点:
    - 确保所选电阻的功率额定值与实际应用中的功耗匹配,以避免过热。
    - 在高温环境中使用时,注意其温度系数的影响。
    - 定期进行性能测试,确保在恶劣环境下的稳定运行。

    兼容性和支持


    4300M系列电阻与常见的自动装配设备兼容,适合各种自动化生产线。制造商提供了详细的技术文档和支持服务,包括应用指南和常见问题解答。如果需要特殊定制或其他技术支持,建议直接联系制造商获取更详细的信息。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:电阻在高温下性能不稳定。
    - 解决方案:检查所选电阻的温度系数和功率额定值,确保满足应用需求。
    - 问题:电阻在长时间使用后出现故障。
    - 解决方案:定期进行性能测试,特别是在高负荷环境下。考虑更换为更高可靠性的型号。

    总结和推荐


    综上所述,4300M系列厚膜封装单列直插式电阻是一款高性能且可靠的电子元件,适用于多种关键应用。其ROHS合规、高精度、良好稳定性和易集成性使其在市场上具有很高的竞争力。推荐对精度和可靠性要求较高的用户选择此系列产品。
    总之,如果您正在寻找一款能够满足高性能要求并具备优秀稳定性的电阻,4300M系列将是您的理想选择。

4308M-102-330参数

参数
电阻值 33Ω
电阻个数 -
精度 -
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 400mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 19.91mm*2.16mm*6.35mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

4308M-102-330厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4308M-102-330数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4308M-102-330 4308M-102-330数据手册

4308M-102-330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.249 ¥ 19.0041
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.794 ¥ 15.1593
库存: 160
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1900.41
