4308R-102-333

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 33KΩ ±2% ±50ppm/℃ 50ppm/℃ 300mW SIP-8 通孔安装 19.91mm*2.16mm*4.95mm
供应商型号: CEI-4308R-102-333
供应商: 海外现货
标准整包数: 1

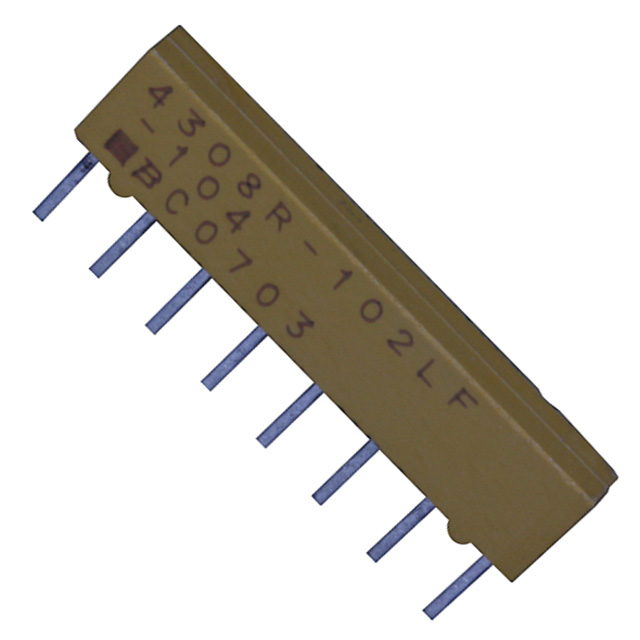

BOURNS 网络阵列电阻 4308R-102-333

4308R-102-333概述


    产品简介


    4300R系列厚膜贴片型单列直插式电阻(Thick Film Molded SIPs)是一款广泛应用于各类电子设备中的精密电阻器。该系列产品具有低剖面、自动插入设备兼容性和出色的封装完整性等特点,特别适用于需要高度集成和紧凑设计的应用场景。同时,最新的版本还具备±0.5%的改进容差,使得其在高精度测量和控制电路中表现优异。

    技术参数


    - 电阻范围: 10 欧姆到 10 兆欧
    - 最大工作电压: 100 V
    - 温度系数(TCR):
    - 50 欧姆至 2.2 兆欧:±100 ppm/°C
    - 低于 50 欧姆:±250 ppm/°C
    - 高于 2.2 兆欧:±250 ppm/°C
    - TCR 跟踪: 最大值为 ±50 ppm/°C,相同值相等
    - 电阻容差: 见具体电路
    - 工作温度范围: -55°C 至 +125°C
    - 功率额定值: 在 +70°C 至 +125°C 之间降额至零
    - 绝缘电阻: 最小值为 10,000 兆欧
    - 介电强度电压: 200 VRMS
    - 引脚可焊性: 符合 MIL-STD-202 方法 208 的要求

    产品特点和优势


    - RoHS 合规: 该系列的某些版本符合 RoHS 标准,确保环保且安全。
    - 低剖面设计: 设计使产品与 DIP(双列直插式封装)兼容,适配性强。
    - 自动插入设备兼容: 可与自动化设备配合使用,提高生产效率。
    - 包装完整性好: 包装质量可靠,适用于大规模生产。
    - 改进容差: 新版本提供 ±0.5% 的容差,进一步提升精度。

    应用案例和使用建议


    该系列产品常用于 DRAM 应用、双终端电阻网络、R/2R 梯形网络和 SCSI 应用。对于用户来说,可以考虑在以下场景中使用:
    - DRAM 应用: 使用 4300R 系列可简化电路设计,提高系统的稳定性和可靠性。
    - R/2R 梯形网络: 在模拟数字转换器(ADC)和数模转换器(DAC)中使用,保证信号转换的精度。
    - SCSI 应用: 适用于 SCSI 硬盘驱动器等设备,保证信号传输的稳定性。
    使用建议:
    - 在选择具体型号时,可以根据实际电阻值的需求进行选型。
    - 注意检查环境温度是否在规定的范围内,避免因过热导致损坏。
    - 使用前需验证具体应用中的性能,以确保满足设计需求。

    兼容性和支持


    该系列产品与其他同类电阻兼容性良好,可在多种设备中灵活替换。厂商提供全面的技术支持,包括详细的文档资料、应用指南和技术咨询,确保用户能够顺利部署并优化应用。

    常见问题与解决方案


    - 问题: 引脚可焊性不足。
    - 解决方案: 确保焊接条件符合 MIL-STD-202 方法 208 的标准,或者联系厂商获取更专业的技术支持。

    - 问题: 温度系数(TCR)超出预期范围。
    - 解决方案: 检查工作环境温度是否超出了规定的范围,并进行适当调整。

    总结和推荐


    综上所述,4300R系列厚膜贴片型单列直插式电阻凭借其精准度高、可靠性强及兼容性好等优势,成为众多电子设备制造商的理想选择。无论是高性能的应用还是复杂的设计要求,都能满足用户的高标准。因此,强烈推荐此系列产品。

4308R-102-333参数

参数
电阻值 33KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 19.91mm*2.16mm*4.95mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

4308R-102-333厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4308R-102-333数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4308R-102-333 4308R-102-333数据手册

4308R-102-333封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.249 ¥ 19.0041
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.794 ¥ 15.1593
库存: 1075
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1900.41
直接购买
加入购物车
