CAY10A-102J4LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 1KΩ ±5% ±250ppm/℃ 63mW 0804 贴片安装 2mm*1mm*500μm
供应商型号: 3754767
供应商: 海外现货
标准整包数: 10

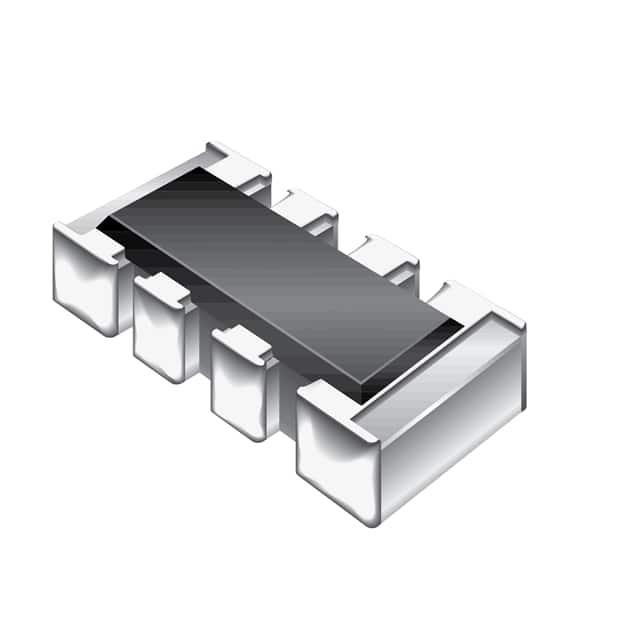

BOURNS 网络阵列电阻 CAY10A-102J4LF

CAY10A-102J4LF概述

    CAY10A-LF 系列厚膜芯片电阻阵列

    产品简介


    CAY10A-LF 系列是一款符合 RoHS 和 AEC-Q200 标准的厚膜芯片电阻阵列,适用于广泛的电子应用。这款产品提供两种隔离配置(2个或4个隔离元件),并具有5%的电阻容差范围,从3Ω到1MΩ,甚至包括零欧姆跳线选项。产品特别适用于汽车和工业应用领域,确保在苛刻环境下也能可靠运行。

    技术参数


    - 型号: CAY10A-xxxJ2LF/CAY10A-xxxJ4LF
    - 隔离元件数量: 2个/4个
    - 每电阻功率额定值: 63 mW @ 70°C
    - 电阻容差: 5%
    - 电阻范围: 3Ω至1MΩ,零欧姆跳线
    - 温度系数: 200 ppm/°C (10Ω至1MΩ)
    - 最大过载电压: 50V
    - 最大工作电压: 25V
    - 工作温度范围: -55°C 至 +125°C
    - 存储条件: 5°C 至 35°C,相对湿度40%至75%,最长2年
    - 包装: 每卷10,000件

    产品特点和优势


    - 高可靠性: 通过 AEC-Q200 认证,适用于严苛的工业和汽车环境。
    - 多样化配置: 提供2个或4个隔离元件,满足不同应用需求。
    - 低容差: 电阻容差为5%,确保精确度。
    - 兼容性强: 支持零欧姆跳线,灵活应用于不同电路设计。

    应用案例和使用建议


    - 汽车应用: 如车身控制模块、引擎管理系统等,需要高稳定性和可靠性。
    - 工业应用: 如电机驱动、传感器接口等,需承受较大温差和振动。
    - 消费电子: 如电源管理电路、信号调理等,要求体积小巧且性能稳定。
    使用建议:
    - 在安装过程中注意焊接温度曲线,避免超过260°C的峰值温度。
    - 避免长时间暴露在极端温度条件下,以保持性能稳定。
    - 定期检查焊接点和连接器,确保长期可靠使用。

    兼容性和支持


    - 兼容性: 与其他标准 SMD 元件兼容,方便集成到现有设计中。
    - 支持服务: 厂商提供技术支持和售后服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    - 问题: 焊接时出现虚焊现象。
    - 解决方案: 调整焊接温度曲线,确保峰值温度不超过260°C,并保持焊接时间在3至5秒之间。

    - 问题: 在高温环境下阻值漂移严重。
    - 解决方案: 尽量将设备安装在通风良好的位置,避免长时间暴露在高温下。

    总结和推荐


    总体来看,CAY10A-LF 系列厚膜芯片电阻阵列凭借其高可靠性、低容差和多样化的配置,在多种应用场景中表现出色。无论是汽车、工业还是消费电子领域,它都是值得推荐的优秀选择。建议在实际应用前详细验证产品的具体性能,以确保最佳效果。

CAY10A-102J4LF参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±5%
温度系数 ±250ppm/℃
电阻匹配比 -
单个电阻功率 63mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 2mm*1mm*500μm
通用封装 0804
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CAY10A-102J4LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CAY10A-102J4LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS CAY10A-102J4LF CAY10A-102J4LF数据手册
