4605X-101-472LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 4.7KΩ ±2% ±100ppm/℃ 200mW SIP-5 通孔安装 12.65mm*2.49mm*5.08mm
供应商型号: 10B-9356100-4
供应商: 国内现货
标准整包数: 1

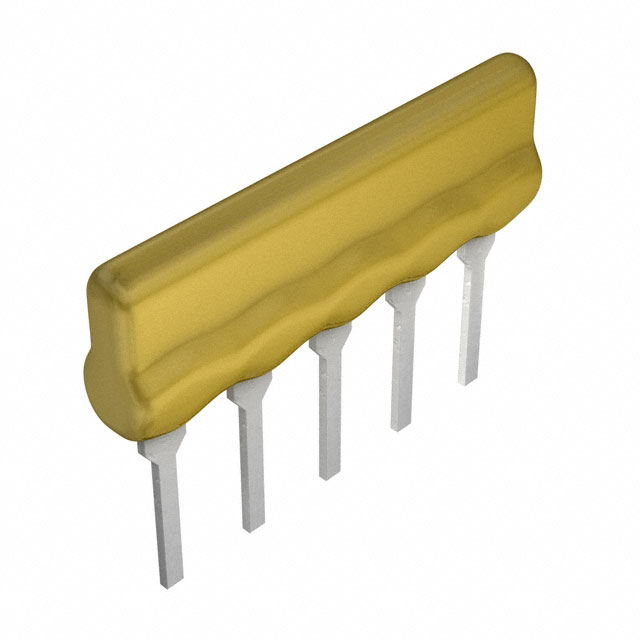

BOURNS 网络阵列电阻 4605X-101-472LF

4605X-101-472LF概述


    产品简介


    4600X系列厚膜共形单列直插式电阻器(SIP)是Bourns公司推出的一款高性能电子元器件。它提供从10欧姆到10兆欧姆的电阻范围,具有低外形设计,并与双列直插式封装(DIPs)兼容。该系列产品具有多种引脚封装选择,设计灵活性高,非常适合各种应用场景。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:50欧姆至2.2兆欧姆为±100ppm/℃;低于50欧姆为±250ppm/℃;高于2.2兆欧姆为±250ppm/℃
    - TCR跟踪:最大50ppm/℃
    - 绝缘电阻:最小10,000兆欧姆
    - 耐电压:200VRMS
    - 工作温度:-55°C至+125°C
    - 短时过载:±0.25%
    - 负载寿命:±1.00%
    - 湿度电阻:±0.50%
    - 焊接热抗性:±0.50%
    - 引脚强度:±0.25%
    - 热冲击:±0.25%

    产品特点和优势


    - 环保合规:RoHS认证,符合环保要求。
    - 低外形设计:适用于DIP封装,节省空间。
    - 多引脚封装选择:增强设计灵活性。
    - 包装选项:提供标准和Ammo-pak包装,方便存储和运输。
    - 适合不同清洁工艺:适用于松香焊剂清洗或无清洗工艺。
    - 永久标识:标记清晰,易于识别。

    应用案例和使用建议


    应用案例
    4600X系列厚膜共形SIP电阻广泛应用于DRAM内存电路、双终止电阻网络、R/2R梯形网络以及SCSI接口等场合。这些应用通常要求电阻器能够在严苛的环境中保持稳定性能,如高低温变化、潮湿环境等。
    使用建议
    - 在选择电阻值时,建议参考表中的常用电阻值列表,以确保选用合适的型号。
    - 在使用过程中,注意保持良好的清洁工艺,避免影响电阻器的长期稳定性。
    - 考虑到工作温度范围广,建议进行充分的热冲击测试,以确保产品在极端条件下的可靠性。

    兼容性和支持


    - 兼容性:4600X系列可与其他电子元件无缝配合,特别是DIP封装的产品。
    - 技术支持:Bourns公司提供了详尽的技术文档和支持服务,用户可以随时查阅应用笔记和技术支持文档。

    常见问题与解决方案


    - 问题:如何正确选择电阻值?
    - 解答:建议根据具体应用场景选择合适的电阻值,参考手册中的常用电阻值表。

    - 问题:长时间高温环境下是否会失效?
    - 解答:该系列电阻器具有良好的温度耐受性,但仍需根据具体使用环境选择合适型号,并进行适当的热冲击测试。

    总结和推荐


    4600X系列厚膜共形SIP电阻器以其环保、灵活的设计和广泛的适用性,成为电子工程领域的理想选择。无论是通用电路还是特定应用领域,如DRAM、SCSI接口等,都能提供可靠稳定的电阻解决方案。综上所述,强烈推荐该系列产品用于需要高性能、高稳定性的应用场景。
    本文档所含信息可能会发生变化,因此请务必核实产品在具体应用中的实际性能。

4605X-101-472LF参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 12.65mm*2.49mm*5.08mm
通用封装 SIP-5
安装方式 通孔安装
零件状态 在售
包装方式 散装

4605X-101-472LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4605X-101-472LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4605X-101-472LF 4605X-101-472LF数据手册

4605X-101-472LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3866
100+ ¥ 0.7595
250+ ¥ 0.7321
500+ ¥ 0.7048
1000+ ¥ 0.6774
10000+ ¥ 0.4833
库存: 5625
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 75.95
