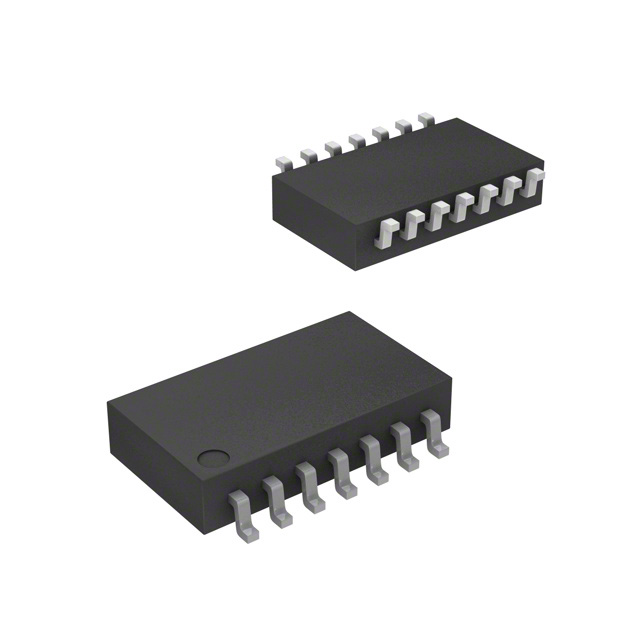

4814P-2-221

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 220Ω ±2% ±100ppm/℃ 80mW SOIC-14 贴片安装 9.91mm*5.59mm*2.4mm
供应商型号: CEI-4814P-2-221
供应商: 海外现货
标准整包数: 1
BOURNS 网络阵列电阻 4814P-2-221

4814P-2-221概述

    4800P系列厚膜表面贴装中型体电阻器技术手册

    产品简介


    4800P系列厚膜表面贴装中型体电阻器是一种广泛应用于多种电子设备中的关键组件。这些电阻器采用标准EIA封装,符合自动放置设备的标准,提供管式包装和卷带式包装两种形式。此外,它们还具有定制电路的可能性,以满足特定的应用需求。产品采用无铅焊接端子,符合RoHS指令要求,能够有效减少焊点疲劳。

    技术参数


    | 参数名称 | 规格 |

    | 电阻范围 | 10 欧姆至 2.2 兆欧 |
    | 最大工作电压 | 50 V |
    | 温度系数 | 50 Ω及以上:±100 ppm/°C
    50 Ω以下:±250 ppm/°C |
    | TCR跟踪 | >50 Ω:50 ppm/°C最大值;≤50 Ω:100 ppm/°C |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | ≥10,000 兆欧 |
    | 介电耐压 | 200 VRMS |
    | 焊接热稳定性 | ±0.25% |
    | 热冲击 | ±0.25% |

    产品特点和优势


    4800P系列电阻器拥有诸多优势,特别是在高温和高湿环境下具有出色的稳定性。其独特的结构设计可以显著降低焊接疲劳,提高长期使用寿命。此外,该系列产品还具备精准的电阻值追踪能力,确保不同批次的产品之间的一致性。这些特性使其成为各种严苛应用场合的理想选择。

    应用案例和使用建议


    这些电阻器被广泛应用于DRAM、双终端电阻网络、R/2R梯形网络和SCSI等场景。例如,在DRAM应用中,它们提供了稳定且准确的电阻值,有助于保持数据传输的准确性。建议用户根据实际应用场景选择合适的电阻值和电气配置,以达到最佳性能。

    兼容性和支持


    4800P系列电阻器与大多数现代电子设备兼容,适用于多种工业和消费类电子产品。Bourns公司为这些产品提供全面的技术支持,包括在线应用笔记、用户手册和常见问题解答。客户还可以通过官方渠道获得定制电路的支持服务。

    常见问题与解决方案


    1. 问题:焊接后出现焊接疲劳。
    解决方法: 确保使用符合RoHS标准的无铅焊接材料,并遵循正确的焊接工艺。
    2. 问题:电阻值随温度变化而波动。
    解决方法: 在安装前仔细检查产品的温度系数参数,并确保工作温度在规定的范围内。

    总结和推荐


    总体而言,4800P系列厚膜表面贴装中型体电阻器以其卓越的性能、稳定性和可靠性,成为许多关键电子设备不可或缺的一部分。对于需要高性能电阻器的应用场合,我们强烈推荐使用这一系列产品。如果您对特定应用有任何疑问,欢迎联系我们的技术支持团队获取帮助。

4814P-2-221参数

参数
电阻值 220Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 80mW
电阻器匹配率漂移 -
长*宽*高 9.91mm*5.59mm*2.4mm
通用封装 SOIC-14
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

4814P-2-221厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4814P-2-221数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4814P-2-221 4814P-2-221数据手册

4814P-2-221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.495 ¥ 12.6328
500+ $ 1.404 ¥ 11.8638
1000+ $ 1.196 ¥ 10.1062
库存: 250
起订量: 198 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1263.28
