4814P-T01-103LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 10KΩ ±2% ±100ppm/℃ 160mW SOIC-14 贴片安装 9.91mm*5.59mm*2.4mm
供应商型号: 9357386
供应商: 海外现货
标准整包数: 1

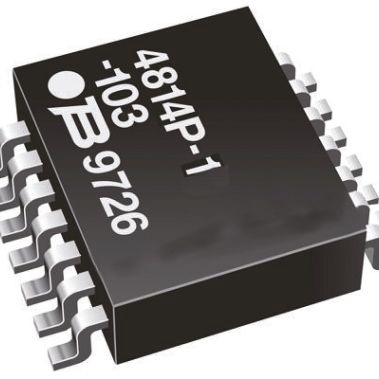

BOURNS 网络阵列电阻 4814P-T01-103LF

4814P-T01-103LF概述


    产品简介


    基本描述
    4800P系列是表面贴装厚膜电阻网络,采用中等尺寸封装。该系列产品提供多种电路配置,包括隔离、总线和双端子结构,广泛应用于各种电路设计中。
    主要功能
    - 高精度电阻值:±0.5%(在100Ω至1MΩ范围内)。
    - 支持多种电阻值和配置,适用于DRAM、SCSI等应用。
    - 罗氏指令(RoHS)合规,适合环保要求高的应用。
    应用领域
    - DRAM内存应用
    - SCSI接口
    - 双端子电阻网络
    - R/2R梯形网络

    技术参数


    | 参数 | 规格 |

    | 电阻范围 | 10 Ω 至 2.2 MΩ |
    | 最大工作电压 | 50 V |
    | 温度系数 | 50 Ω及以上: ±100 ppm/°C
    低于50 Ω: ±250 ppm/°C |
    | 耐久性测试 | 短时间过载: ±0.25%
    负载寿命: ±1.00%
    湿度抵抗: ±0.50%
    焊锡耐热: ±0.25%
    热冲击: ±0.25% |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | 10,000 MΩ最小 |
    | 介电耐压 | 200 VRMS |

    产品特点和优势


    独特功能
    - 定制电路:可根据客户需求提供定制电路,增加灵活性和适应性。
    - 改进的容差精度:±0.5%的高精度电阻值,提高应用的可靠性和精度。
    - 标准电气图:提供隔离、总线和双端子标准电气图,便于集成到不同类型的电路设计中。
    市场竞争力
    - 易于自动化组装:符合EIA标准,与自动放置设备兼容,适合大批量生产。
    - 环境友好:罗氏指令(RoHS)合规,符合环保要求,适合现代化制造标准。
    - 高可靠性:经过多种耐久性测试,确保在各种恶劣环境下依然表现稳定。

    应用案例和使用建议


    应用案例
    - DRAM内存:该系列产品常用于内存模块中的电阻网络,提供高精度和稳定的性能。
    - SCSI接口:在SCSI接口设计中,该系列产品可用于信号调节和分压应用。
    - R/2R梯形网络:适用于模拟数字转换器(ADC)中的参考电压设置。
    使用建议
    - 选择合适的电阻值:根据具体应用需求选择合适的电阻值,确保精度和稳定性。
    - 正确安装:遵循制造商提供的封装和安装指南,确保焊接质量和长期可靠性。
    - 考虑温度系数:在高温环境下使用时,需特别关注温度系数的影响,选择合适的型号以保证性能稳定。

    兼容性和支持


    兼容性
    - 自动组装设备:符合EIA标准,可与大多数自动放置设备兼容。
    - 管式包装:对于需要管式包装的应用,可使用T01、T02、T03或T04型号。
    支持和服务
    - 客户支持:提供技术支持和售后服务,解答用户疑问,帮助解决应用中的问题。
    - 资料下载:提供详细的文档和技术资料,方便用户进行设计和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现焊接不良 | 检查焊接工艺和温度,确保符合规范。 |
    | 电阻值偏离预期 | 确认使用的是正确规格的产品,并检查是否为RoHS版本。|
    | 表面贴装后出现裂纹 | 确保焊接过程中温度控制良好,避免过高的温度导致损坏。|

    总结和推荐


    综合评估
    4800P系列电阻网络凭借其高精度、稳定性和良好的环境适应性,在多个关键应用领域表现出色。产品设计灵活,既可通过定制满足特殊需求,又能通过标准化配置简化批量生产过程。
    推荐结论
    强烈推荐使用4800P系列电阻网络,尤其是对于对精度和稳定性有较高要求的设计项目。无论是在工业控制、通信系统还是消费电子中,该系列都提供了可靠的解决方案,值得信赖。

4814P-T01-103LF参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 160mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 9.91mm*5.59mm*2.4mm
通用封装 SOIC-14
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

4814P-T01-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4814P-T01-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4814P-T01-103LF 4814P-T01-103LF数据手册

4814P-T01-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.8673
3+ ¥ 7.8673
5+ ¥ 7.8673
10+ ¥ 7.0567
20+ ¥ 5.96
50+ ¥ 5.3402
250+ ¥ 5.3402
500+ ¥ 5.3402
库存: 970
起订量: 7 增量: 0
交货地:
最小起订量为:5
合计: ¥ 39.33
