4308R-102-101LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 100Ω ±2% ±50ppm/℃ 50ppm/℃ 300mW SIP-8 通孔安装 19.91mm*2.16mm*4.95mm
供应商型号: 4308R-102-101LF
供应商: Arrow
标准整包数: 1

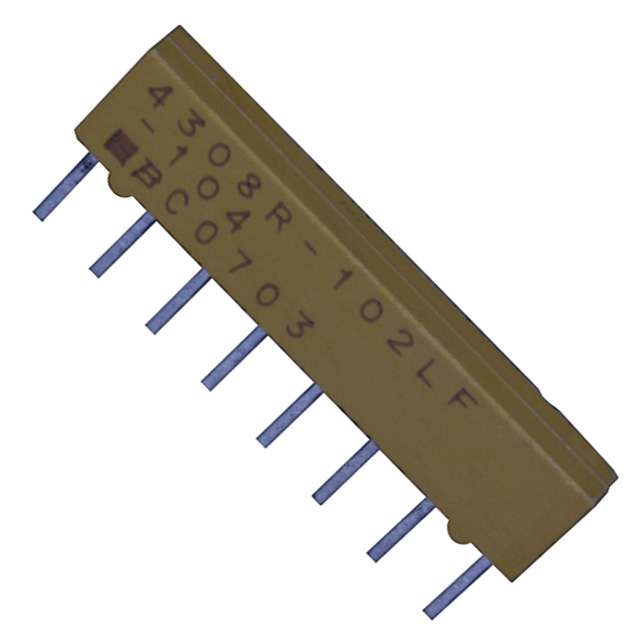

BOURNS 网络阵列电阻 4308R-102-101LF

4308R-102-101LF概述

    4300R系列厚膜模压单列直插式电阻

    产品简介


    4300R系列厚膜模压单列直插式(SIP)电阻是专门为高可靠性和高性能需求设计的产品。这类电阻因其低剖面、兼容自动插入设备等特点,广泛应用于各种电子设备中。它们可用于DRAM应用程序、双终止电阻网络和SCSI应用程序等多种场合,是工业自动化、通信设备和消费电子产品中的理想选择。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:
    - 50欧姆到2.2兆欧姆:±100 ppm/°C
    - 低于50欧姆:±250 ppm/°C
    - 高于2.2兆欧姆:±250 ppm/°C
    - TCR跟踪:50 ppm/°C最大值;相等值
    - 电阻容差:见电路表
    - 工作温度:-55°C至+125°C
    - 功率额定值:70°C以上线性降额至零瓦
    - 绝缘电阻:最低10,000兆欧姆
    - 耐压:200 VRMS
    - 引脚可焊性:符合MIL-STD-202方法208的要求
    - 物理特性:符合UL94V-0阻燃标准

    产品特点和优势


    - 环保设计:提供符合RoHS标准的版本,适合无铅工艺。
    - 兼容性强:低剖面设计使其兼容于DIP封装,方便自动插入设备。
    - 优异的包封完整性:确保产品长期稳定。
    - 精确度提升:现在可提供±0.5%的电阻容差。

    应用案例和使用建议


    - DRAM应用程序:适用于内存条中的信号调节,提高数据传输的可靠性。
    - 双终止电阻网络:适用于音频和视频接口,减少信号反射,增强信号质量。
    - SCSI应用程序:用于增强数据传输速率和可靠性。
    建议在使用过程中注意温度控制,以避免超出允许的工作温度范围。此外,定期检查绝缘电阻和引脚可焊性,确保系统正常运行。

    兼容性和支持


    4300R系列电阻与其他标准电子元件兼容,易于集成到现有的电路设计中。制造商提供详尽的技术支持文档和客户支持服务,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:工作时温度过高怎么办?
    - 解决方案:确保散热良好,避免长时间超过70°C工作。

    2. 问题:产品出现短路现象?
    - 解决方案:检查连接线是否正确无误,确认焊接点没有问题。
    3. 问题:信号不稳定?
    - 解决方案:重新检查电阻值是否匹配,或调整外部电路以补偿任何偏差。

    总结和推荐


    4300R系列厚膜模压单列直插式电阻具有出色的精度、可靠性和环境适应性。这些特性使得它在多种应用中表现出色,特别是在要求严苛的工业环境中。因此,我们强烈推荐这一系列电阻给那些寻求高品质电子元器件的用户。

4308R-102-101LF参数

参数
电阻值 100Ω
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 19.91mm*2.16mm*4.95mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

4308R-102-101LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4308R-102-101LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4308R-102-101LF 4308R-102-101LF数据手册

4308R-102-101LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
