4604X-102-331LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 330Ω ±2% ±100ppm/℃ 300mW SIP-4 通孔安装 10.11mm*2.49mm*5.08mm
供应商型号: 652-4604X-2LF-330
供应商: Mouser
标准整包数: 1

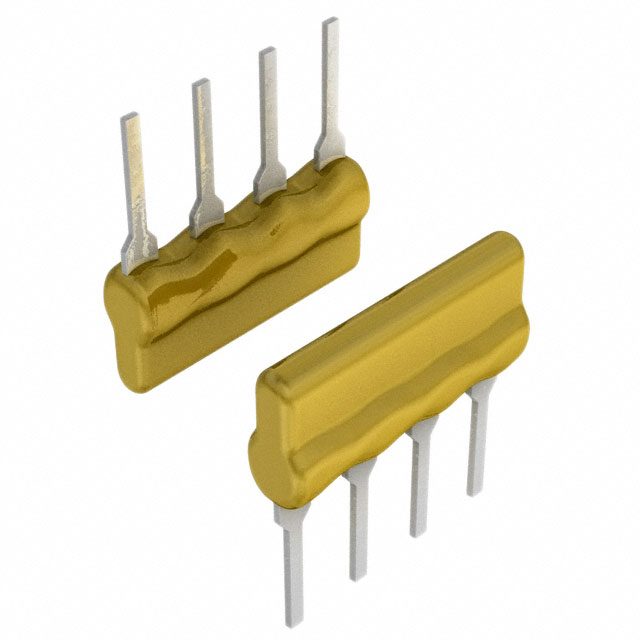

BOURNS 网络阵列电阻 4604X-102-331LF

4604X-102-331LF概述

    4600X系列厚膜封装SIP电阻产品手册

    产品简介


    4600X系列厚膜封装单列直插式(SIP)电阻,是一种高可靠性、适用于多种电路应用的电阻产品。这些电阻具有低轮廓设计,兼容DIP封装,适用于焊接过程中的无铅焊料。其宽泛的引脚配置增强了设计灵活性,且有标准包装和弹药式包装可选。它们广泛应用于存储器DRAM、双端子电阻网络、R/2R梯形网络、SCSI接口等领域。

    技术参数


    - 电阻范围: 10 欧姆至 10 兆欧
    - 最大工作电压: 100V
    - 温度系数:
    - 50Ω 至 2.2兆欧:±100 ppm/°C
    - 低于 50Ω:±250 ppm/°C
    - 高于 2.2兆欧:±250 ppm/°C
    - 50 ppm/°C 最大值:等值电阻跟踪
    - 电阻精度: 见电路表
    - 绝缘电阻: 最小 10,000 兆欧
    - 耐电压: 200VRMS
    - 工作温度范围: -55°C 至 +125°C

    产品特点和优势


    1. 环保材料: 符合RoHS标准,对环境友好。
    2. 低轮廓设计: 兼容DIP封装,减少空间占用。
    3. 多样化引脚配置: 增强设计灵活性,适用于多种电路布局。
    4. 弹药式包装: 便于批量生产和处理,提高生产效率。
    5. 广泛的电阻范围: 从10欧姆到10兆欧,适用于各种不同的应用需求。
    6. 良好的温度稳定性: 在宽广的工作温度范围内保持稳定的性能。

    应用案例和使用建议


    - DRAM应用: 可用于动态随机存取存储器(DRAM)模块中,提供稳定的电阻值。
    - 双端子电阻网络: 在需要多个等值电阻的应用中表现优异,例如电源管理电路。
    - R/2R梯形网络: 适用于模拟信号转换和数字模拟转换电路。
    - SCSI应用: 在小型计算机系统接口(SCSI)中提供精确的电阻控制。
    使用建议:
    - 在高湿度环境中使用时,建议采取额外的防护措施以提高长期稳定性和可靠性。
    - 在高温环境下使用时,确保环境温度不超过最大额定值,并考虑散热设计以避免过热。

    兼容性和支持


    - 兼容性: 与其他标准电子元器件和电路板高度兼容,易于集成。
    - 支持: 由制造商提供技术支持和文档,包括应用笔记和技术支持热线。

    常见问题与解决方案


    1. 问题: 电阻出现精度偏差。
    - 解决方法: 检查焊接质量和环境温度,确保操作在规定的温度范围内。

    2. 问题: 引脚接触不良。
    - 解决方法: 确保正确安装并检查引脚是否损坏,必要时更换新的电阻。
    3. 问题: 工作时产生过多热量。
    - 解决方法: 使用适当的散热设计或选择更高功率等级的电阻型号。

    总结和推荐


    综上所述,4600X系列厚膜封装SIP电阻具备广泛的应用范围和出色的性能,特别适合在高可靠性要求和紧凑设计环境中使用。其多样化的产品特性和广泛的支持使其成为许多工程项目的首选。强烈推荐给需要高性能和多功能性的电路设计师和工程师们。

4604X-102-331LF参数

参数
电阻值 330Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 -
长*宽*高 10.11mm*2.49mm*5.08mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

4604X-102-331LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4604X-102-331LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4604X-102-331LF 4604X-102-331LF数据手册

4604X-102-331LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
