CAT16A-1001F4LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 1KΩ ±1% ±200ppm/℃ 63mW 1206 贴片安装 3.2mm*1.5mm*650μm
供应商型号: 3769639
供应商: 海外现货
标准整包数: 10

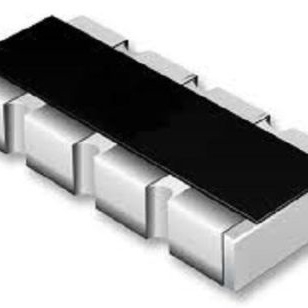

BOURNS 网络阵列电阻 CAT16A-1001F4LF

CAT16A-1001F4LF概述

    CAT16A-LF Series – Thick Film Chip Arrays

    1. 产品简介


    CAT16A-LF系列厚膜芯片阵列是伯恩斯公司(Bourns)生产的一款高性能电阻器阵列。这些电阻器采用凸面端子设计,具有四种独立的电阻单元,适用于多种电子设备和电路中。其独特的构造使得这些电阻器在高精度和稳定性的要求下表现出色,广泛应用于汽车、工业控制和消费电子等领域。

    2. 技术参数


    以下是CAT16A-LF系列的主要技术参数:
    - 型号:CAT16A-xxx4LF
    - 元件数量(独立):4
    - 每个电阻器的功率额定值@ 70 °C:63 mW
    - 电阻容差:±1% 和 ±5%
    - 电阻范围及TCR:
    - 1%:10 Ω至1 MΩ,200 ppm/°C
    - 5%:10 Ω至1 MΩ,200 ppm/°C
    - 最大过载电压:100 V
    - 最大工作电压:50 V
    - 工作温度范围:-55 °C 至 +125 °C
    - 存储条件:5~35 °C,40~75%RH,2年
    - 封装方式:每卷5,000个
    - 锡镀端子:符合RoHS标准

    3. 产品特点和优势


    CAT16A-LF系列具有以下特点和优势:
    - 凸面端子设计:这种设计有助于提高接触面积和可靠性,减少电阻变化和噪声。
    - AEC-Q200认证:确保其在汽车和工业领域的适用性,提供了更广泛的适用范围和更高的可靠性。
    - 多种阻值选项:提供从10 Ω到1 MΩ的多种阻值选择,满足不同应用需求。
    - 高精度和稳定性:通过±1%的高精度,使得该系列产品在许多高精度应用中表现出色。
    - 耐高温和抗振性:可在-55 °C至+125 °C的宽温度范围内工作,并且具有良好的抗振动和冲击能力。

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子控制系统
    - 工业自动化设备
    - 消费电子产品中的电源管理和信号处理
    使用建议:
    - 确保正确放置和连接电路,以避免过载。
    - 在高湿度环境中使用时,应考虑采取额外的保护措施。
    - 考虑将电路设计为能够承受瞬时过载情况。

    5. 兼容性和支持


    CAT16A-LF系列电阻器与其他伯恩斯公司的产品和标准组件具有良好的兼容性。该系列产品的用户可获得以下支持:
    - 专业的技术支持团队
    - 详尽的产品手册和技术文档
    - 标准的样品供应和服务支持

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:电阻值不稳定。
    - 解决办法:检查电路连接,确认是否符合规范。必要时更换新的电阻器。
    - 问题:焊接过程中出现虚焊。
    - 解决办法:确保使用正确的焊接工艺和温度曲线。重新进行焊接,确保焊点牢固。
    - 问题:环境温度导致电阻值变化。
    - 解决办法:使用温度补偿电路或调整电阻选择,以适应工作环境的变化。

    7. 总结和推荐


    综上所述,CAT16A-LF系列厚膜芯片阵列是一款高性能、高可靠性的电阻器阵列,特别适合于需要高精度和稳定性的应用场景。其AEC-Q200认证、宽温度范围和优秀的电气特性使其在汽车、工业控制和消费电子领域表现出色。强烈推荐给那些寻求高性能电阻器阵列的应用工程师和设计师。

CAT16A-1001F4LF参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 63mW
电阻器匹配率漂移 -
长*宽*高 3.2mm*1.5mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CAT16A-1001F4LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CAT16A-1001F4LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS CAT16A-1001F4LF CAT16A-1001F4LF数据手册

CAT16A-1001F4LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
