首页  >  产品百科  >  ZV 14 K 0805 121 NI R1 HT

ZV 14 K 0805 121 NI R1 HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 22V 120A 1 17.6V 242V 18V 14V 400mJ 355pF@1kHz 0805 贴片安装
供应商型号:
供应商:
标准整包数: 0

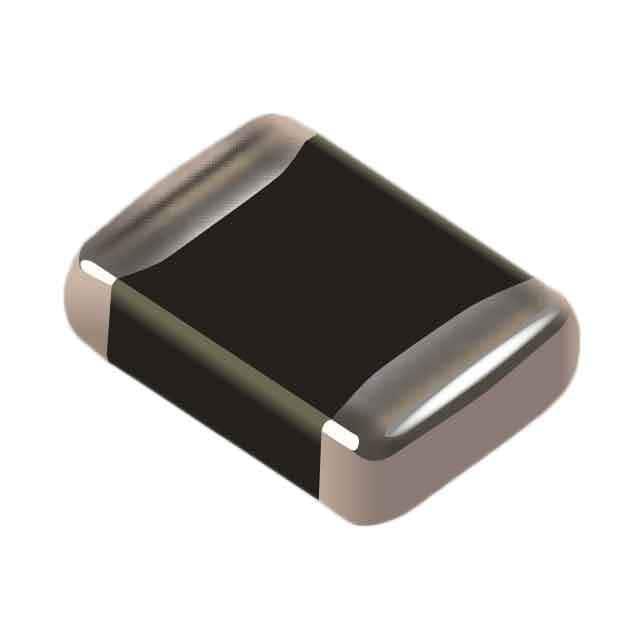

BOURNS 压敏电阻 ZV 14 K 0805 121 NI R1 HT

ZV 14 K 0805 121 NI R1 HT概述

    ZVHT SMD Series - Low Voltage, High Temperature Varistors

    1. 产品简介


    ZVHT SMD系列低电压高温度压敏电阻是专为在低电压区域保护敏感电子设备免受高压浪涌而设计的多层压敏电阻。该系列产品凭借改进的能量体积分布和功率耗散特性,具有出色的瞬态能量吸收能力。压敏电阻覆盖的直流工作电压范围为3V至170V,并且在-55°C到+150°C的宽广温度范围内表现出独立的抑制特性。这些压敏电阻通常用于电路板级别的集成电路和其他组件保护。

    2. 技术参数


    - 绝对最大额定值
    - 稳态直流额定电压(Vdc):3V 至 170V
    - 交流额定电压(Vrms):2V 至 130V
    - 单脉冲峰值浪涌电流(Imax):30A 至 1200A
    - 单脉冲浪涌能量(Wmax):0.1J 至 12.2J
    - 工作环境温度:-55°C 至 +150°C
    - 响应时间:<2ns
    - 主要技术规格
    - 电压范围:3V 至 170V
    - 额定电流:最高可达1200A
    - 最大工作温度:+150°C
    - 尺寸:多种封装尺寸(0603、0805、1206、1210、1812、2220)
    - 电容:100 pF 至 19500 pF

    3. 产品特点和优势


    - 多种封装尺寸:包括0603、0805、1206、1210、1812和2220等多种型号,适用于不同的应用场景。
    - 广泛的应用范围:可用于电路板级别IC和其它组件的保护。
    - 卓越的瞬态能量吸收能力:通过改进的能量体积分布和功率耗散特性实现。
    - 宽广的工作温度范围:可在-55°C至+150°C的温度下稳定工作。

    4. 应用案例和使用建议


    - 抑制电感开关或瞬态事件:例如在电路板级别抑制电感开关或浪涌电压。
    - 静电放电保护:符合IEC 1000-4-2、MIL-STD 883C Method 3015.7等标准。
    - 电磁兼容性:确保最终产品的电磁兼容性。
    使用建议:
    - 在设计电路时,应根据具体应用选择合适的电压和电流等级。
    - 考虑到高温环境下的热管理,建议增加散热措施以确保设备正常运行。
    - 对于长期存储的设备,在使用前应进行必要的检测以确保可靠性和性能。

    5. 兼容性和支持


    - 兼容性:这些压敏电阻可以与各种表面贴装技术和材料兼容。
    - 技术支持:提供详尽的焊接指南和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现裂纹。
    - 解决方案:遵循推荐的焊接条件,包括预热阶段和焊接温度控制。

    - 问题:设备无法达到预期性能。
    - 解决方案:检查应用环境是否符合产品手册中的规定,如温度和湿度范围。

    7. 总结和推荐


    综述:
    - ZVHT SMD系列低电压高温度压敏电阻在性能上表现出色,能够在广泛的电压和温度范围内提供可靠的保护。
    - 适用于多种应用场合,如电感开关抑制、静电放电保护等。
    - 具有多种封装尺寸,便于集成到不同的电路设计中。
    推荐:
    - 推荐在需要高性能和高可靠性压敏电阻的应用中使用。对于涉及敏感电子设备的场景,该系列产品是一个值得信赖的选择。

ZV 14 K 0805 121 NI R1 HT参数

参数
压敏电压 22V
能量 400mJ
电路数 1
最大交流电压 14V
最小压敏电压 17.6V
不同频率时的电容 355pF@1kHz
最大压敏电压 242V
浪涌电流 120A
最大直流电压 18V
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV 14 K 0805 121 NI R1 HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV 14 K 0805 121 NI R1 HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV 14 K 0805 121 NI R1 HT ZV 14 K 0805 121 NI R1 HT数据手册

ZV 14 K 0805 121 NI R1 HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
