4310R-101-473

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47KΩ ±2% ±50ppm/℃ 50ppm/℃ 200mW SIP-10 通孔安装 24.99mm*2.16mm*4.95mm
供应商型号: CEI-4310R-101-473
供应商: 海外现货
标准整包数: 1

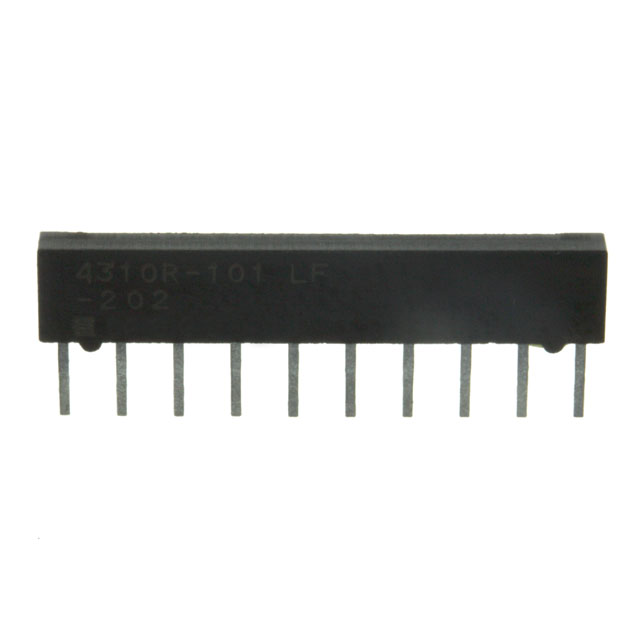

BOURNS 网络阵列电阻 4310R-101-473

4310R-101-473概述

    4300R 系列厚膜封装单列直插式电阻产品介绍

    1. 产品简介


    4300R 系列厚膜封装单列直插式(SIP)电阻是Bourns公司推出的一款高性能电子元器件,适用于广泛的电子应用。该系列产品通过严格的RoHS标准认证,确保环保安全。主要特点包括低轮廓设计,与DIP封装兼容,适用于自动插入设备,具有优异的封装完整性。此外,该系列现提供精度提升至±0.5%的产品版本,满足更精密的应用需求。

    2. 技术参数


    - 电阻范围: 10 欧姆到 10 兆欧姆
    - 最大工作电压: 100 V
    - 温度系数:
    - 50 欧姆到 2.2 兆欧姆:±100 ppm/°C
    - 低于 50 欧姆:±250 ppm/°C
    - 高于 2.2 兆欧姆:±250 ppm/°C
    - 电阻跟踪温度系数: ±50 ppm/°C
    - 电阻公差: 见电路部分
    - 工作温度范围: -55°C 到 +125°C
    - 功率等级: 在+70°C时开始降额至零功率
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐压值: 200 Vrms
    - 引脚可焊性: 符合MIL-STD-202 Method 208标准

    3. 产品特点和优势


    4300R 系列电阻具备以下显著特点和优势:
    - 环保合规: RoHS认证确保产品的环保合规性。
    - 兼容性: 低轮廓设计使其与DIP封装兼容,适用于自动插入设备。
    - 稳定性: 优异的封装完整性,保证长期稳定运行。
    - 精度提升: 提供高精度版本,电阻精度可提升至±0.5%,满足更严格的应用需求。
    - 广泛适用性: 广泛应用于各类电路,如DRAM应用、R/2R梯形网络、SCSI应用等。

    4. 应用案例和使用建议


    4300R 系列电阻广泛应用于多种电子系统中,例如:
    - DRAM应用: 用于动态随机存储器中的阻值设定。
    - R/2R梯形网络: 用于模拟数字转换器中的电压分压电路。
    - SCSI应用: 用于小型计算机系统接口中的阻值控制。
    在实际使用中,建议根据具体应用环境选择合适的电阻型号,并考虑温度系数对精度的影响。特别是在高温环境下使用时,需注意功率降额以避免过热。

    5. 兼容性和支持


    4300R 系列电阻与大多数自动化装配设备兼容,能够方便地集成到现有的生产线上。Bourns公司提供全面的技术支持和售后服务,包括详尽的应用指南和技术文档,以帮助客户顺利使用该产品。

    6. 常见问题与解决方案


    - Q: 如何确认产品精度?
    - A: 参考产品技术参数,检查具体型号的电阻公差。
    - Q: 在高温环境下如何正确使用?
    - A: 根据产品手册的温升曲线,在达到高温时适当降低工作功率。
    - Q: 如何检查产品合格性?
    - A: 使用专业测试设备,依据技术手册中的测试方法进行验证。

    7. 总结和推荐


    4300R 系列厚膜封装单列直插式电阻凭借其卓越的性能和广泛的应用范围,在同类产品中具有显著的竞争优势。产品在高精度、可靠性、以及广泛的应用适应性方面表现出色,适合用于各种高端电子设备中。综上所述,强烈推荐该产品用于需要高精度和高可靠性的场合。

4310R-101-473参数

参数
电阻值 47KΩ
电阻个数 -
精度 ±2%
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 24.99mm*2.16mm*4.95mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

4310R-101-473厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4310R-101-473数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4310R-101-473 4310R-101-473数据手册

4310R-101-473封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.249 ¥ 19.0041
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.794 ¥ 15.1593
库存: 478
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1900.41
