4608X-102-681LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 680Ω ±2% ±100ppm/℃ 300mW SIP-8 通孔安装 20.27mm*2.49mm*5.08mm
供应商型号: 10B-9356754-4
供应商: 国内现货
标准整包数: 1

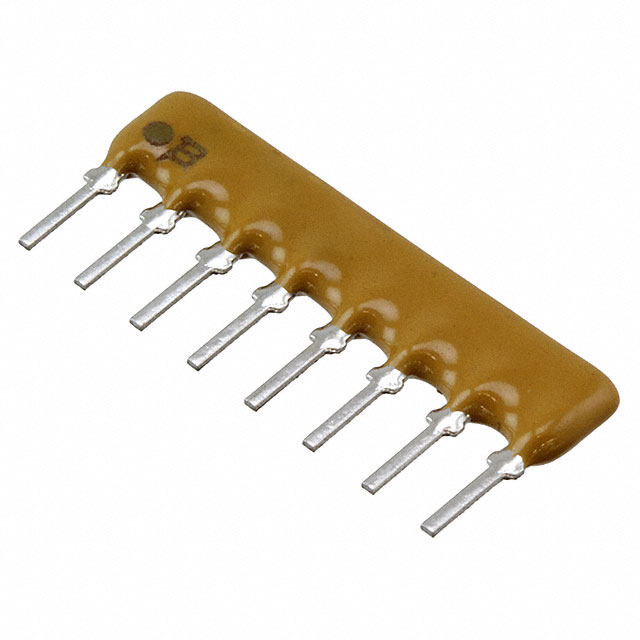

BOURNS 网络阵列电阻 4608X-102-681LF

4608X-102-681LF概述


    产品简介


    本手册介绍了Bourns公司的4600X系列厚膜共形单列直插式电阻(Thick Film Conformal SIPs)。这类电阻具有多种引脚配置,可满足设计灵活性的需求,并广泛应用于电路设计中。产品符合RoHS标准,采用低轮廓设计,易于与DIPs兼容,且有丰富的包装选择。此外,它们适用于各种焊接过程,包括松香焊剂清洗或免清洗焊剂过程,具有永久识别标记。

    技术参数


    - 阻值范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数(TCR):50欧姆至2.2兆欧姆范围内为±100 ppm/℃;低于50欧姆为±250 ppm/℃;高于2.2兆欧姆为±250 ppm/℃
    - 跟踪温度系数:最大50 ppm/℃
    - 绝缘电阻:最低10,000兆欧姆
    - 介电耐压:200 VRMS
    - 工作温度:-55°C 至 +125°C
    - 功率等级:见图表
    - 引脚材料:Sn/Ag/Cu镀层(符合RoHS标准)

    产品特点和优势


    4600X系列电阻具备多个独特的优势,使其在市场上具有竞争力:
    1. RoHS合规性:确保符合环保标准,适用于多种工业和消费类电子产品。
    2. 低轮廓设计:易于与传统DIP封装兼容,提高设计灵活性。
    3. 宽引脚包装配件:提供多种引脚配置,适应不同需求。
    4. Ammo-pak包装:便于自动化生产线使用。
    5. 高可靠性:适用于广泛的工业和汽车应用。
    6. 永久识别标记:提高生产过程中的可追踪性和产品质量控制。

    应用案例和使用建议


    4600X系列电阻广泛应用于DRAM、双端子电阻网络、R/2R梯形网络及SCSI接口等领域。这些电阻特别适合需要高可靠性和精确阻值的应用场景,如计算机系统、汽车电子和通信设备。
    - 使用建议:在选择电阻时,应注意阻值和功耗,确保不超出最大额定值。此外,在高温环境下使用时,要考虑到热稳定性的影响。

    兼容性和支持


    4600X系列电阻与多种其他电子元件和设备兼容,可广泛应用于不同的电路设计中。制造商提供详细的技术文档和支持,以帮助用户正确安装和使用这些产品。用户还可以访问Bourns公司的官方网站获取更多应用指南和技术支持。

    常见问题与解决方案


    - 问题:电阻在高温下工作时温度系数变化较大。
    - 解决办法:选择高精度的电阻,确保在不同温度下的稳定性。
    - 问题:电阻在高湿度环境中使用时表现不稳定。
    - 解决办法:确保正确的湿度管理措施,选用具有良好湿气抗性的型号。
    - 问题:在使用过程中发现电阻失效。
    - 解决办法:检查电路中的电流和电压,确保不超过最大额定值。

    总结和推荐


    总体而言,4600X系列厚膜共形单列直插式电阻凭借其广泛的适用范围、高精度和良好的可靠性,成为众多电子设计的理想选择。它们适用于多种应用场合,从普通消费电子产品到高端工业设备,均能表现出色。强烈推荐在需要高性能电阻的应用中考虑使用此系列产品。

4608X-102-681LF参数

参数
电阻值 680Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
单个电阻功率 300mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 20.27mm*2.49mm*5.08mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

4608X-102-681LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4608X-102-681LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4608X-102-681LF 4608X-102-681LF数据手册

4608X-102-681LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
