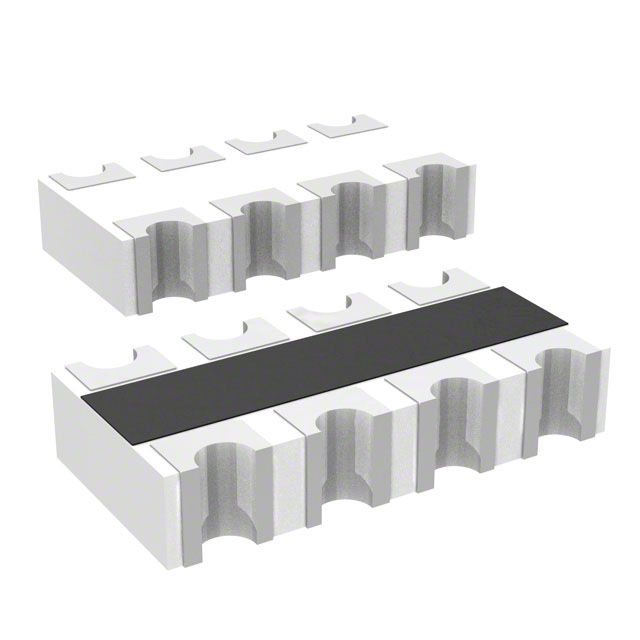

CAT16-4700F4LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 470Ω ±1% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: CAT16-4700F4LF
供应商: Master
标准整包数: 5000
BOURNS 网络阵列电阻 CAT16-4700F4LF

CAT16-4700F4LF概述


    产品简介


    CAT/CAY 16 系列 - 芯片电阻阵列
    CAT/CAY 16 系列芯片电阻阵列是一种高精度的多通道电阻解决方案,适用于广泛的电子设备。这类电阻器采用凸面和凹面端子设计,支持两种不同的终端处理方式。该系列产品提供2个、4个或8个独立电阻单元,每个电阻单元的阻值范围在10欧姆至1兆欧姆之间,精度分别为±1% 和±5%。这些电阻器符合RoHS指令,绿色环保且无铅,广泛应用于消费电子、通信设备、汽车电子和工业控制等领域。

    技术参数


    - 终端处理:凸面和凹面端子
    - 电阻单元数量:2个、4个、8个隔离电阻
    - 阻值范围:10欧姆至1兆欧姆
    - 阻值精度:±1% 和 ±5%
    - 额定功率:每个电阻单元0.0625瓦(25℃),封装功率0.25瓦(25℃)
    - 温度系数:±200 ppm/℃
    - 最大工作电压:50伏(对于CAY16-J8为25伏)
    - 最大过载电压:100伏(对于CAY16-J8为50伏)
    - 工作温度范围:-55℃ 至 125℃
    - 封装尺寸:
    - CAT16-F4, -J4: 1206 封装
    - CAT16-F8, -J8: 2406 封装
    - CAT16-J2: 0606 封装
    - CAY16-J2: 1506 封装

    产品特点和优势


    CAT/CAY 16 系列芯片电阻阵列的主要特点如下:
    1. 高精度:±1% 的高精度电阻单元确保了稳定性和可靠性。
    2. 多配置选择:可选2个、4个或8个独立电阻单元,满足不同应用需求。
    3. 凸面和凹面端子:增强了焊接过程中的机械稳定性,减少了焊桥的风险。
    4. 环保设计:符合RoHS标准,无铅锡电镀,适用于绿色环保的应用场景。
    5. 宽泛的工作温度范围:能够在极端环境中可靠运行,适应性强。

    应用案例和使用建议


    应用案例
    CAT/CAY 16 系列芯片电阻阵列被广泛用于以下几个方面:
    - 消费电子产品:如手机、平板电脑中的电源管理和信号处理电路。
    - 通信设备:路由器、交换机中的阻抗匹配网络。
    - 汽车电子:如车载导航系统中的模拟和数字信号电路。
    - 工业控制系统:自动化设备中的测量和反馈回路。
    使用建议
    1. 组件放置:在装配过程中,要尽量减少机械应力,以防止终端损坏和保护涂层破损。
    2. 焊接方法:
    - 再流焊:参照下图所示的预热、焊接和逐步冷却曲线。
    - 波峰焊:遵循IEC标准。
    - 手工焊接:不要接触零件的保护涂层,当温度超过280℃时,焊接时间不超过3秒。

    兼容性和支持


    - 兼容性:该系列产品与大多数主流电子设备和元件具有良好的兼容性。
    - 技术支持:制造商提供详尽的技术文档和应用指南,并提供必要的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊桥 | 确保正确的组件放置,避免过度加热 |
    | 阻值不稳定 | 重新检查焊接质量和环境条件 |
    | 无法通过电流 | 检查电路连接,确认没有断开或短路 |

    总结和推荐


    总体来说,CAT/CAY 16 系列芯片电阻阵列凭借其高精度、多配置选择、良好的环境适应性和广泛的兼容性,在多种应用场景中表现出色。对于需要高可靠性和高性能电阻解决方案的项目,该系列是一个值得推荐的选择。用户在实际应用前,建议进行充分的测试验证以确保最佳性能。

CAT16-4700F4LF参数

参数
电阻值 470Ω
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
