首页  >  产品百科  >  4608X-101-681LF

4608X-101-681LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 680Ω ±2% ±100ppm/℃ 200mW SIP-8 通孔安装 20.27mm*2.49mm*5.08mm
供应商型号: 4608X-101-681LF
供应商: Master
标准整包数: 1000

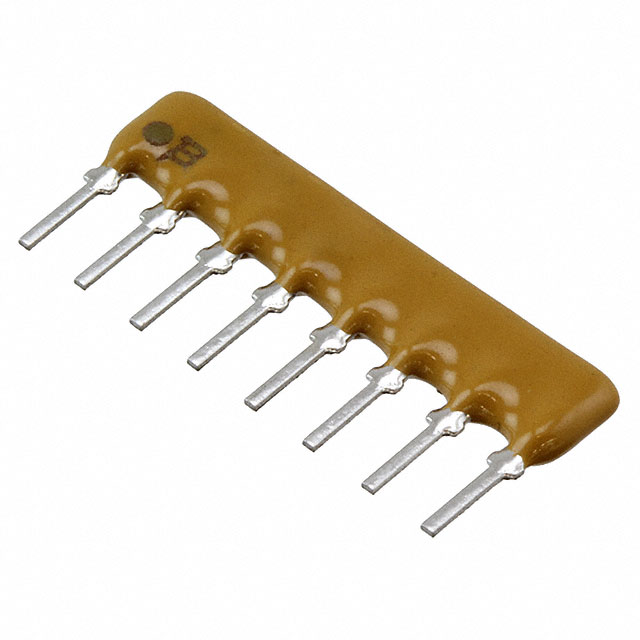

BOURNS 网络阵列电阻 4608X-101-681LF

4608X-101-681LF概述


    产品简介


    4600X系列厚膜共形单列直插式电阻(Thick Film Conformal SIPs)是一种高品质的电子元器件,广泛应用于多种电路设计中。该系列产品具备低轮廓设计、多引脚封装选项,从而为设计提供了极大的灵活性。它们还支持各种包装方式,包括Ammo-pak包装,适用于波峰焊接工艺中的清洁过程。此外,每个电阻元件上都有永久标识,便于识别和管理。

    技术参数


    | 参数 | 值 |
    | : | : |
    | 电阻范围 | 10 欧姆至 10 兆欧姆 |
    | 最大工作电压 | 100 V |
    | 温度系数(电阻) | 50 欧姆至 2.2 兆欧姆:±100 ppm/°C
    低于 50 欧姆:±250 ppm/°C
    高于 2.2 兆欧姆:±250 ppm/°C |
    | 电阻跟踪温度系数 | ±50 ppm/°C (最大值) |
    | 绝缘电阻 | 最小 10,000 兆欧姆 |
    | 击穿电压 | 200 VRMS |
    | 工作温度范围 | -55°C 至 +125°C |

    产品特点和优势


    4600X系列厚膜共形单列直插式电阻具有以下独特功能和优势:
    - 低轮廓设计:兼容标准双列直插式封装(DIPs),便于集成到现有系统中。
    - 多样化引脚配置:提供从4到14个引脚的不同配置,适应不同的设计需求。
    - 高可靠性:通过RoHS认证,符合环保要求;同时,其出色的温度系数和绝缘性能确保了长期稳定性。
    - 多功能包装:包括Ammo-pak包装,易于管理和运输。
    这些特点使4600X系列电阻在市场上具有较高的竞争力,并且能够在多个领域如通信、工业控制、汽车电子等领域发挥重要作用。

    应用案例和使用建议


    根据技术手册中的应用场景,4600X系列电阻广泛应用于以下场景:
    - 存储器(DRAM)应用:适用于需要高精度和高稳定性的存储器电路。
    - 双终止电阻网络:在电信和计算机网络中提供可靠的信号传输。
    - R/2R梯形网络:用于模拟和数字转换器中实现精确的电压分压。
    使用建议:
    1. 在设计时,应考虑工作温度范围内的性能变化,特别是在极端温度条件下进行测试。
    2. 使用合适的清洗工艺,以避免任何可能影响电阻性能的污染物。
    3. 根据具体的应用选择合适的引脚数量和配置,以获得最佳性能。

    兼容性和支持


    4600X系列电阻具有良好的兼容性,可与其他电子元器件轻松集成。制造商Bourns提供了详尽的技术支持文档和应用笔记,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. 问题:如何确认电阻的实际工作性能?
    - 解决方案:应在具体应用中进行实际测试,并根据数据手册中的特性参数调整设计。

    2. 问题:如何正确安装和焊接这些电阻?
    - 解决方案:遵循制造商的指导文件进行操作,并确保适当的清洗工艺,以保持电阻的最佳性能。

    总结和推荐


    总体而言,4600X系列厚膜共形单列直插式电阻凭借其卓越的性能、灵活的设计和广泛的适用范围,在市场上具有显著的竞争优势。特别是对于那些对产品精度和稳定性有较高要求的应用场合,这款电阻无疑是一个理想的选择。我们强烈推荐这一产品给追求高性能电子元器件的用户。

4608X-101-681LF参数

参数
电阻值 680Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 20.27mm*2.49mm*5.08mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

4608X-101-681LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4608X-101-681LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4608X-101-681LF 4608X-101-681LF数据手册

4608X-101-681LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1067 ¥ 0.8873
3000+ $ 0.0804 ¥ 0.6688
5000+ $ 0.0771 ¥ 0.6407
8000+ $ 0.0692 ¥ 0.5752
25000+ $ 0.0678 ¥ 0.5555
50000+ $ 0.0664 ¥ 0.5434
100000+ $ 0.0648 ¥ 0.5305
150000+ $ 0.0648 ¥ 0.5305
库存: 3657
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 887.3
