4604X-101-472LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 4.7KΩ ±2% ±100ppm/℃ 200mW SIP-4 通孔安装 10.11mm*2.49mm*5.08mm
供应商型号: 2908099
供应商: 海外现货
标准整包数: 1

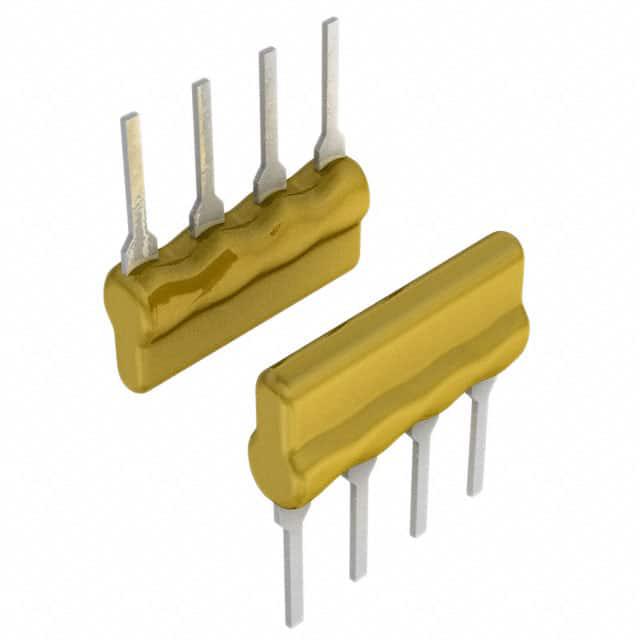

BOURNS 网络阵列电阻 4604X-101-472LF

4604X-101-472LF概述


    产品简介


    4600X系列 – 厚膜共形SIP电阻
    4600X系列厚膜共形SIP(单列直插式)电阻是Bourns公司生产的一系列高品质电子元件。它们设计用于各种广泛应用,例如DRAM应用、双终端电阻网络、R/2R梯形网络及SCSI应用。这些电阻具有低轮廓、高灵活性等特点,且符合RoHS标准,是电子设计中不可或缺的一部分。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100V
    - 温度系数:50Ω至2.2兆欧姆 ±100ppm/°C;低于50Ω ±250ppm/°C;高于2.2兆欧姆 ±250ppm/°C
    - 阻值跟踪:50ppm/°C最大;相同值
    - 绝缘电阻:最小10,000兆欧姆
    - 耐压:200VRMS
    - 工作温度范围:-55°C至+125°C
    - 引脚数量:4到14个引脚
    - 包装选项:散装、Ammo-pak
    - 典型电阻值:参见表格
    - 公差:根据电路变化

    产品特点和优势


    - 环保材料:符合RoHS指令,不含有害物质。
    - 低轮廓设计:兼容传统的DIP(双列直插)封装,提供更多的设计灵活性。
    - 多样化的引脚配置:可选多种引脚数,满足不同需求。
    - Ammo-pak包装:提高生产效率和方便管理。
    - 清晰标识:在对比背景下进行标记,便于永久识别。
    - 耐热性好:能够在广泛的温度范围内稳定工作。

    应用案例和使用建议


    4600X系列广泛应用于各类电子设备中,如DRAM存储器、双终端电阻网络和SCSI接口。其双终端配置可用于连接多个独立的电阻网络,非常适合需要多个独立电阻的应用场合。为了确保最佳性能,建议在具体应用中进行测试,以验证其在特定环境下的性能表现。

    兼容性和支持


    - 兼容性:4600X系列与多种电子设备兼容,特别是在需要高可靠性应用的场合。
    - 支持和维护:Bourns提供详细的技术文档和支持,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:产品安装后电阻值不稳定。
    - 解决方法:确保所有引脚正确连接,并检查焊接质量,重新检查环境条件是否符合要求。
    2. 问题:工作温度超过额定范围。
    - 解决方法:选择适合更高温度范围的型号,或者增加散热措施以确保产品能在工作范围内正常运行。
    3. 问题:产品标识不清。
    - 解决方法:确认产品是否为最新版本,并联系制造商更换标识不清晰的产品。

    总结和推荐


    总结:4600X系列厚膜共形SIP电阻以其出色的可靠性和多样性,在众多应用场合表现出色。其在设计灵活性、工作温度范围和电气性能方面的优势使其成为电子设计中不可或缺的组件。
    推荐:强烈推荐使用4600X系列电阻,尤其是在需要高性能和可靠性保障的应用中。Bourns公司提供了完善的文档和技术支持,能够确保客户在其应用中获得最佳体验。

4604X-101-472LF参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
长*宽*高 10.11mm*2.49mm*5.08mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

4604X-101-472LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4604X-101-472LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4604X-101-472LF 4604X-101-472LF数据手册
