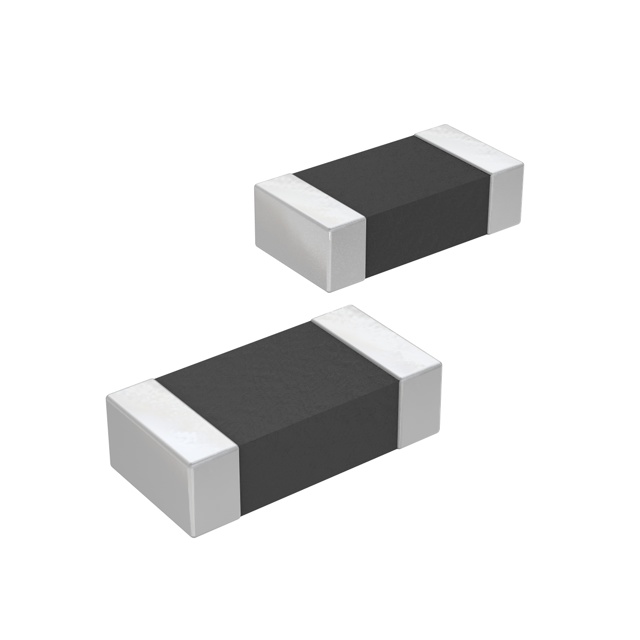

CG0603MLC-05LEA

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 1 5V 5pF@1MHz 0603 贴片安装 1.6mm*800μm*450μm
供应商型号: 3373303
供应商: 海外现货
标准整包数: 5
BOURNS 压敏电阻 CG0603MLC-05LEA

CG0603MLC-05LEA概述

    ChipGuard® MLC Series - ESD Protectors

    产品简介


    ChipGuard® MLC系列是Bourns公司设计的静电放电(ESD)保护器,专为高速USB 3.0/USB OTG、HDMI 1.4、DVI或IEEE1394等应用提供保护。该系列采用了先进的设计,以确保设备在这些高频率应用中的稳定性和可靠性。它们可以有效地防止静电放电对敏感设备造成的损害,使得产品在常规工作条件下几乎透明且无干扰。

    技术参数


    - RoHS合规性: 符合欧盟RoHS指令要求。
    - ESD防护能力: 满足IEC 61000-4-2 Level 4标准,最小接触放电电压为±8 kV,最小空气放电电压为±15 kV。
    - 连续工作电压: 3.3 V, 5 V, 12 V, 24 V。
    - 最大电容: 在1 VRMS, 1 MHz条件下不超过0.5 pF。
    - 最大漏电流: 在最大额定电压下不超过5 nA。
    - 触发电压: 250 V(符合IEC 61000-4-2 Level 4标准)。
    - 响应时间: 不超过1纳秒。
    - 工作温度范围: -40°C 至 +85°C(标准产品),-40°C 至 +125°C(高温版本)。
    - 存储温度范围: -55°C 至 +150°C。

    产品特点和优势


    - 低电容: 最大电容仅为0.5 pF,适合高速信号传输,不会对信号造成明显干扰。
    - 低漏电流: 漏电流小于5 nA,进一步减少功耗,提升整体系统效率。
    - 卓越的ESD防护: 满足严格的IEC 61000-4-2 Level 4标准,提供可靠的防静电保护。
    - 宽工作温度范围: 支持从-40°C到+125°C的温度范围,适应各种极端环境。
    - 低影响设计: 高度透明的特性使得设备在正常操作条件下不受干扰,适合广泛的应用场合。

    应用案例和使用建议


    ChipGuard® MLC系列广泛应用于HDMI 1.4、DVI、USB 3.0/USB OTG等接口的保护。对于需要高度可靠性的设备,如记忆卡保护和SIM卡端口,它也能提供有效的保护。例如,在HDMI应用中,这些ESD保护器可以在快速数据传输时避免静电损坏,确保长期的稳定运行。
    使用建议:
    - 在安装过程中应遵循推荐的焊接工艺,避免过度加热导致产品损坏。
    - 预热阶段设置为30秒至60秒,逐步升温和冷却以减少热冲击。
    - 推荐使用功率低于30瓦的焊枪,温度控制在280°C以下,并确保接触时间不超过3秒。

    兼容性和支持


    ChipGuard® MLC系列产品设计具有良好的兼容性,可以与其他标准电子元件或设备配合使用。Bourns公司提供全面的技术支持和客户服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 如何避免过度加热?
    - 解决方案: 使用推荐的焊接工艺,包括预热、渐进加热和冷却步骤,确保焊接过程中的温度控制。

    - 问题: 如何确认设备在特定应用中的性能?
    - 解决方案: 用户应验证实际设备在具体应用中的表现,可以联系Bourns技术支持获取进一步的帮助和指导。

    总结和推荐


    总的来说,ChipGuard® MLC系列提供了卓越的ESD保护性能,具备低电容、低漏电流和宽工作温度范围等特点,使其在高频率和高可靠性要求的应用中表现出色。该系列产品经过严格测试,能够满足不同领域的应用需求。鉴于其优异的性能和广泛的适用性,强烈推荐给需要可靠ESD保护的工程师和设计师们。

CG0603MLC-05LEA参数

参数
压敏电压 -
浪涌电流 -
不同频率时的电容 5pF@1MHz
最小压敏电压 -
最大交流电压 -
最大直流电压 5V
最大压敏电压 -
电路数 1
能量 -
长*宽*高 1.6mm*800μm*450μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
