首页  >  产品百科  >  4610X-101-512LF

4610X-101-512LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 5.1KΩ ±2% ±100ppm/℃ 200mW SIP-10 通孔安装 25.35mm*2.49mm*5.08mm
供应商型号: 4610X-101-512LF
供应商: Master
标准整包数: 1000

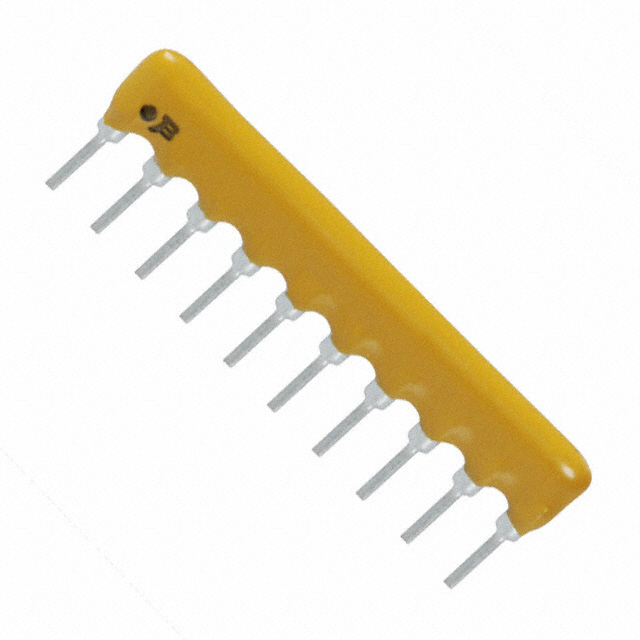

BOURNS 网络阵列电阻 4610X-101-512LF

4610X-101-512LF概述

    4600X Series - Thick Film Conformal SIPs

    1. 产品简介


    4600X系列是厚膜封装的单列直插式电阻(SIP),设计用于提供高精度和可靠性的电阻解决方案。这些电阻广泛应用于各种电子设备,如DRAM、SCSI接口及数字信号处理电路等。它们的特点在于具有低剖面设计,能够与传统的DIP(双列直插式)封装兼容,从而提供了出色的设计灵活性。此外,它们还支持多种引脚封装配置,并采用弹药包包装方式,方便管理和运输。

    2. 技术参数


    | 参数 | 规格 |

    | 电阻范围 | 10 欧姆至 10 兆欧姆 |
    | 最大工作电压 | 100 V |
    | 温度系数 | 50 欧姆至 2.2 兆欧姆:±100 ppm/°C |
    低于 50 欧姆:±250 ppm/°C |
    高于 2.2 兆欧姆:±250 ppm/°C |
    | 电阻容差 | 可选 ±1%(需要添加“F”后缀) |
    | 绝缘电阻 | ≥10,000 兆欧姆 |
    | 耐压等级 | 200 VRMS |
    | 工作温度范围 | -55°C 至 +125°C |
    | 功率等级 | 见具体型号及温度曲线 |

    3. 产品特点和优势


    - 低剖面设计:与DIP封装兼容,便于替代现有设计。
    - 宽泛的引脚封装选择:提供多种引脚数,增强设计灵活性。
    - 弹药包包装:简化库存管理,提高生产效率。
    - 推荐工艺:适用于松香助焊剂清洗或免清洗工艺。
    - 永久标识:标记位于对比背景上,易于识别。

    4. 应用案例和使用建议


    4600X系列常用于高性能存储系统(如DRAM)、数字信号处理器件及SCSI接口等应用场合。在实际应用中,用户需根据具体要求选择合适的电阻型号及引脚配置。
    使用建议:
    - 在使用前,请验证电阻的实际性能是否符合您的特定应用需求。
    - 确保选择正确的工作温度范围内的功率等级,以避免过热损坏。
    - 若应用于极端环境(如高温、高湿度),建议增加额外的保护措施,以确保长期稳定性。

    5. 兼容性和支持


    4600X系列产品具备广泛的兼容性,适用于多种电路板设计。制造商提供详尽的技术支持和文档资源,帮助用户顺利完成集成及调试过程。此外,用户可访问Bourns官网获取更多应用笔记和技术支持信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻温度系数超出预期 | 确认是否选择了正确的温度系数型号,或考虑调整系统工作环境。 |
    | 电源电压不稳定导致误差 | 检查电源供应系统并确保稳定输出。 |
    | 电阻值测量不准确 | 使用适当的测量工具,并注意测试时的温度和湿度条件。 |

    7. 总结和推荐


    4600X系列厚膜封装单列直插式电阻是一款多功能、高性能的产品,适合多种应用场合。其低剖面设计和灵活的引脚配置使其成为替代传统电阻的理想选择。建议在进行具体应用设计时,仔细选择合适的型号,并确保遵循制造商提供的指导和规范。总体而言,该产品表现优异,值得推荐使用。

4610X-101-512LF参数

参数
电阻值 5.1KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
长*宽*高 25.35mm*2.49mm*5.08mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 散装

4610X-101-512LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4610X-101-512LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4610X-101-512LF 4610X-101-512LF数据手册

4610X-101-512LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0952 ¥ 0.7912
3000+ $ 0.0941 ¥ 0.7821
5000+ $ 0.0915 ¥ 0.7604
8000+ $ 0.0807 ¥ 0.6704
25000+ $ 0.0792 ¥ 0.6488
50000+ $ 0.0788 ¥ 0.6454
100000+ $ 0.0785 ¥ 0.6428
150000+ $ 0.0785 ¥ 0.6428
库存: 2017
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 791.2
