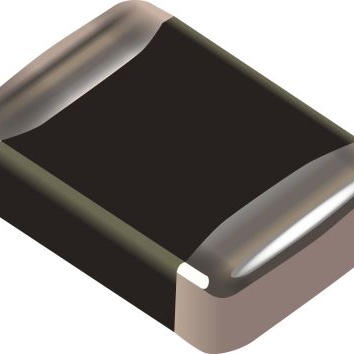

ZV20K1206201NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 33V 200A 26V 20V 800mJ 1206
供应商型号: 2111123
供应商: 海外现货
标准整包数: 25
BOURNS 压敏电阻 ZV20K1206201NIR1

ZV20K1206201NIR1概述

    ZV SMD Series - 低电压压敏电阻技术手册

    1. 产品简介


    ZV SMD系列是Bourns公司生产的一款低电压多层压敏电阻,适用于保护敏感电子设备免受低电压区域的高压瞬态冲击。它们具有优异的瞬态能量吸收能力,由于改进的能量体积分布和功率耗散,能够有效保护电路。该系列产品的工作直流电压范围为3V至170V,特别适用于电路板级别的集成电路上的瞬态电压保护,以及电磁兼容性(EMC)的应用。此外,这些压敏电阻还具有良好的环境适应性,在宽广的工作温度范围(-55°C至+125°C)内提供稳定保护。

    2. 技术参数


    | 参数 | 值 |

    | 连续额定电压(DC) | 3V 至 170V |
    | 交流额定电压(AC) | 2V 至 130V |
    | 突发脉冲浪涌电流(8/20 µs 波形) | 30A 至 1200A |
    | 单脉冲浪涌能量(10/1000 µs 波形) | 0.1J 至 12.2J |
    | 操作环境温度 | -55°C 至 +125°C |
    | 储存温度范围 | -55°C 至 +150°C |
    | 阈值电压温度系数 | < +0.05%/°C |
    | 响应时间 | < 2ns |
    | 最大连续工作温度 | +125°C |

    3. 产品特点和优势


    - 小尺寸设计:六种不同的封装型号(0603、0805、1206、1210、1812 和 2220),可满足不同应用场景的需求。
    - 优越的能量吸收能力:能够在瞬态高压下吸收大量能量,保持电路稳定性。
    - 短响应时间:能够在几纳秒内快速响应,确保瞬态事件的及时处理。
    - 低钳位电压:具有较低的钳位电压(Vc),有助于降低电路内部组件的压力。
    - RoHS合规:符合RoHS环保标准,符合全球环保要求。

    4. 应用案例和使用建议


    - 抑制感性开关或瞬态事件:例如,可以应用于电路板上,保护电路不受瞬态电压的影响。
    - 静电放电(ESD)保护:符合IEC 1000-4-2和MIL-STD 883C Method 3015.7等标准,提供有效的ESD保护。
    - 替代较大的TVS齐纳二极管:可以在许多应用中取代传统的表面贴装TVS齐纳二极管,从而减小空间占用。
    - 电磁兼容性(EMC):提高电子产品的电磁兼容性,减少电磁干扰。
    使用建议:为了确保最佳性能,请在安装前确认压敏电阻的具体型号和技术参数,以避免过载情况的发生。根据电路设计选择合适的额定电压和能量等级,同时要确保良好的散热条件。

    5. 兼容性和支持


    - 与其它电子元器件的兼容性:ZV SMD系列具有广泛的兼容性,能够与其他标准电子元器件一起使用,不会引起额外的电路问题。
    - 技术支持和服务:Bourns公司提供了全面的技术支持和服务,包括在线文档、应用指南和技术支持热线。用户可以根据需要联系当地的销售代表获取更多帮助。

    6. 常见问题与解决方案


    - Q1:如何正确识别ZV SMD系列的不同型号?
    - A1:通过查看产品的包装标签和数据表中的型号规格来识别不同型号。

    - Q2:如果出现过载怎么办?
    - A2:检查电路是否正常连接,以及是否有过大的瞬态电压导致压敏电阻损坏。必要时更换合适的新压敏电阻。

    7. 总结和推荐


    总体而言,ZV SMD系列低电压压敏电阻以其小巧的体积、优良的瞬态保护能力和广泛的应用领域成为现代电子设计的理想选择。无论是用于保护电路免受瞬态电压影响,还是增强整体电磁兼容性,它都能提供可靠的保护。强烈推荐将此系列压敏电阻应用于需要高可靠性保护的场合。

ZV20K1206201NIR1参数

参数
压敏电压 33V
能量 800mJ
最小压敏电压 -
电路数 -
最大交流电压 20V
不同频率时的电容 -
最大直流电压 26V
浪涌电流 200A
最大压敏电压 -
通用封装 1206

ZV20K1206201NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV20K1206201NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV20K1206201NIR1 ZV20K1206201NIR1数据手册

ZV20K1206201NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 1.8246
625+ ¥ 1.7856
1250+ ¥ 1.7476
库存: 1770
起订量: 125 增量: 0
交货地:
最小起订量为:25
合计: ¥ 45.61
