首页  >  产品百科  >  4609X-101-681LF

4609X-101-681LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 680Ω ±2% ±100ppm/℃ 200mW SIP-9 通孔安装 22.81mm*2.49mm*5.08mm
供应商型号: UA-4609X-101-681LF
供应商: 海外现货
标准整包数: 1000

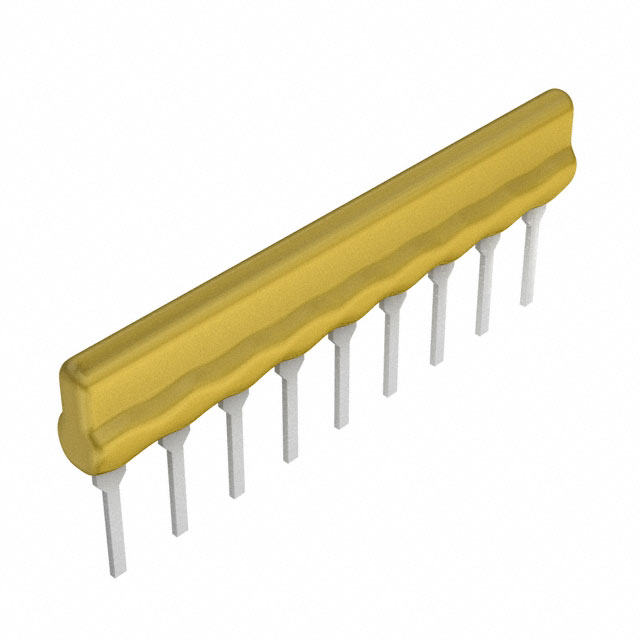

BOURNS 网络阵列电阻 4609X-101-681LF

4609X-101-681LF概述


    产品简介


    产品名称:4600X系列——厚膜共形单列直插式电阻网络
    产品类型:电子元器件
    主要功能:提供广泛的电阻值选择,适用于多种电路设计需求。这些厚膜共形单列直插式电阻网络具有出色的稳定性和可靠性。
    应用领域:广泛应用于通信设备、工业自动化控制、汽车电子系统、消费电子产品等。特别是对于需要精确电阻值的应用场合,如DRAM应用、SCSI应用及各类电阻网络(如双终端电阻网络、R/2R梯形网络)。

    技术参数


    - 电阻范围:10 欧姆至 10 兆欧姆
    - 最大工作电压:100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆:±100 ppm/°C
    - 50 欧姆以下:±250 ppm/°C
    - 2.2 兆欧姆以上:±250 ppm/°C
    - 电阻跟踪温度系数(TCR Tracking):最大 50 ppm/°C
    - 绝缘电阻:最低 10,000 兆欧
    - 介质耐压:200 VRMS
    - 工作温度范围:-55°C 至 +125°C
    - 环境特性:
    - 短时过载:±0.25%
    - 负载寿命:±1.00%
    - 防潮:±0.50%
    - 焊接热抵抗:±0.50%
    - 端子强度:±0.25%
    - 热冲击:±0.25%
    - 物理特性:
    - 灼烧等级:符合UL94V-0
    - 外壳材料:环氧树脂
    - 标准包装:散装、自动包装
    - 引脚数量:4 至 14 引脚
    - 兼容引脚配置:单列直插式(SIP)
    - 电气配置:
    - 101 电路:并联电阻网络
    - 102 电路:隔离电阻网络
    - 104 电路:双终端电阻网络
    - 电源温度降额曲线:参见数据手册详细说明

    产品特点和优势


    - 低剖面设计:与DIP(双列直插式)兼容,提高了设计灵活性。
    - 引脚包多样:提供了多种引脚封装选项,增加了设计自由度。
    - 自动包装:Ammo-pak包装便于自动化生产线集成。
    - 推荐清洁工艺:适合使用松香焊剂或溶剂清洁或无铅清洁工艺。
    - 永久标识:在对比背景上的标记确保了永久识别。

    应用案例和使用建议


    - DRAM应用:这类电阻网络适用于动态随机存储器(DRAM)系统中的精密电阻要求。
    - 汽车电子:由于其出色的耐温性和高稳定性,非常适合用于汽车电子系统中。
    - 工业自动化:在工业自动化控制领域,这种电阻网络可以提高系统的可靠性和稳定性。
    使用建议:
    - 在使用时需考虑电阻值与具体应用之间的匹配性。
    - 设计阶段考虑适当的散热措施以避免过热。
    - 配套使用合适的焊接工艺以确保可靠连接。

    兼容性和支持


    - 兼容性:与其他常见的电子元件兼容,易于集成到各种电路设计中。
    - 厂商支持:Bourns公司提供详尽的技术支持文档、应用指南以及售后服务。建议用户访问官方技术支持网站获取最新资料。

    常见问题与解决方案


    - 问题1:如何选择合适的电阻值?
    - 解决方案:根据具体应用需求和设计规范,在官方提供的常用电阻值表中选择合适的电阻代码。若需要非标准值,则需与厂商联系定制。
    - 问题2:如何处理焊接过程中出现的过热现象?
    - 解决方案:设计时应考虑适当的散热机制,如增加散热片或者采用高散热材料。此外,严格控制焊接温度和时间以减少热影响。
    - 问题3:如何判断是否符合RoHS指令?
    - 解决方案:查阅产品型号后缀代码,例如带有“LF”后缀表示符合RoHS标准。也可以直接联系厂商确认具体型号的合规情况。

    总结和推荐


    综上所述,4600X系列厚膜共形单列直插式电阻网络是一款性能卓越且高度可靠的电子元器件。其广泛的电阻值选择、优良的环境适应性以及灵活的设计兼容性使其成为众多电子设计领域的理想选择。强烈推荐此款产品给需要高精度和高稳定性的各类应用场合,特别是在对电阻值有严格要求的应用中。

4609X-101-681LF参数

参数
电阻值 680Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 22.81mm*2.49mm*5.08mm
通用封装 SIP-9
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

4609X-101-681LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4609X-101-681LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4609X-101-681LF 4609X-101-681LF数据手册

4609X-101-681LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.115 ¥ 0.9637
库存: 2000
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1927.4
直接购买
加入购物车
