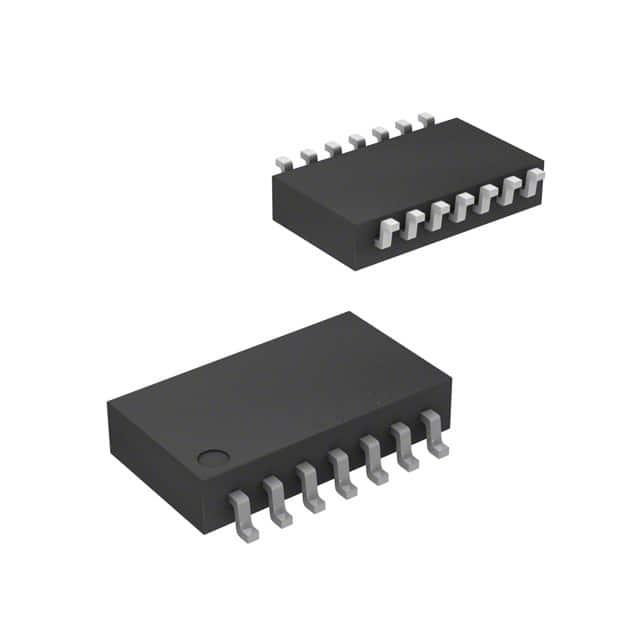

4814P-2-472LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 4.7KΩ ±2% ±100ppm/℃ 80mW SOIC-14 贴片安装 9.91mm*5.59mm*2.4mm
供应商型号: EUR-4814P-2-472LF
供应商: 海外现货
标准整包数: 1704
BOURNS 网络阵列电阻 4814P-2-472LF

4814P-2-472LF概述


    产品简介


    本产品为4800P系列厚膜表面贴装中型电阻网络,属于电阻类产品。其主要功能是提供精确的电阻值,并支持多种配置,如隔离电阻、并联电阻及双端接电阻网络。该系列产品适用于各种电路设计,包括DRAM、SCSI以及其他需要高精度电阻的应用场景。

    技术参数


    - 电阻范围:10 欧姆至 2.2 兆欧姆
    - 最大工作电压:50V
    - 温度系数:
    - 50 欧姆及以上:±100 ppm/°C
    - 50 欧姆以下:±250 ppm/°C
    - TCR跟踪(相同封装内的值):
    - 50 欧姆及以上:±50 ppm/°C
    - 50 欧姆以下:±100 ppm/°C
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘电阻:最小10,000 兆欧
    - 介电强度:200 VRMS
    - 功率额定值:
    - 1个电阻:0.160 瓦特
    - 4个电阻:0.160 瓦特
    - 引线可焊性:符合MIL-STD-202方法208要求
    - 材料和结构:
    - 引脚材料:铜,焊接涂层
    - 外壳材料:热塑性塑料

    产品特点和优势


    该产品具有以下显著特点和优势:
    - 符合RoHS标准
    - 标准EIA包装,兼容自动放置设备
    - 卷带式包装,便于自动化生产
    - 支持定制电路
    - 端接设计可以减少焊点疲劳
    - 高精度:±0.5% 的容差
    - 防火性能符合UL94V-0标准
    这些特点使得该产品不仅适用于高可靠性要求的工业应用,还能够满足紧凑型设计的需求,提高系统的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - DRAM应用:在动态随机存取存储器(DRAM)的设计中,这类电阻可以用于稳定电源线,保证信号传输的稳定性。
    - SCSI应用:在小型计算机系统接口(SCSI)中,这类电阻可以用于控制信号线,确保数据传输的准确性和一致性。
    使用建议
    - 在选择电阻时,应根据具体应用场景确定所需的阻值和功率额定值,以避免过热或失效。
    - 考虑到温度影响,应选用具有较低温度系数的电阻,以减少因温度变化导致的阻值漂移。

    兼容性和支持


    该产品支持标准EIA包装,兼容自动放置设备。厂商提供详细的尺寸和安装指南,用户可以根据具体需求选择合适的包装形式(如卷带包装或管装)。对于技术咨询和支持,可以通过Bourns公司的全球服务热线和电子邮件进行联系。

    常见问题与解决方案


    问题一:如何确定合适的电阻值?
    - 解决方案:根据具体应用需求和电路设计要求,选择适合的电阻值和容差。建议使用标准值,以便于采购和备货。
    问题二:产品是否有定制选项?
    - 解决方案:该产品支持定制电路,如有特殊需求,请联系制造商进行详细讨论。

    总结和推荐


    综上所述,4800P系列厚膜表面贴装中型电阻网络具有高精度、广泛的适用性和良好的机械稳定性,是一款值得推荐的产品。其支持RoHS标准、多种配置以及定制服务,使其在工业应用中具有很强的竞争力。建议在需要高精度和可靠性的应用场景中采用该产品。

4814P-2-472LF参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 80mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 9.91mm*5.59mm*2.4mm
通用封装 SOIC-14
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

4814P-2-472LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4814P-2-472LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4814P-2-472LF 4814P-2-472LF数据手册

4814P-2-472LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
