4310R-102-330

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 33Ω ±50ppm/℃ 50ppm/℃ 300mW SIP-10 通孔安装 24.99mm*2.16mm*4.95mm
供应商型号: 4310R-102-330
供应商: Master
标准整包数: 20

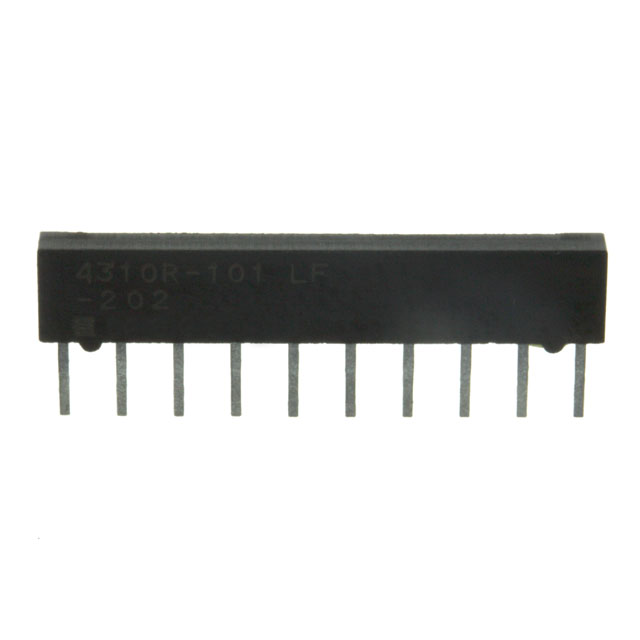

BOURNS 网络阵列电阻 4310R-102-330

4310R-102-330概述


    产品简介


    4300R系列厚膜模塑单列直插式电阻(SIP)是专为需要高精度和可靠性的应用而设计的。该系列产品不仅符合RoHS标准,还具备低轮廓设计,适用于多种自动插入设备,广泛应用于DRAM存储器、双终止电阻网络、R/2R梯形网络及SCSI接口等领域。

    技术参数


    - 电阻范围: 10欧姆到10兆欧姆
    - 最大工作电压: 100伏特
    - 温度系数:
    - 50Ω至2.2兆欧姆:±100 ppm/°C
    - 小于50Ω:±250 ppm/°C
    - 大于2.2兆欧姆:±250 ppm/°C
    - TCR跟踪: 最大50 ppm/°C;相等值
    - 电阻容差: 见电路
    - 工作温度范围: -55°C至+125°C
    - 功率等级: 70°C以上降额至零功率
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐压强度: 200 VRMS
    - 引线可焊性: 符合MIL-STD-202方法208要求
    - 阻燃性: 符合UL94V-0标准
    - 引脚材料: 铜,焊锡涂层
    - 外壳材料: 酚醛环氧树脂
    - 外形尺寸: 参见产品目录

    产品特点和优势


    4300R系列厚膜模塑单列直插式电阻的主要特点包括:
    - 低轮廓设计: 兼容DIP封装,方便安装。
    - 兼容自动插入设备: 提高生产效率。
    - 卓越的包装完整性: 确保产品稳定性。
    - 改进后的容差: ±0.5%的容差提供更高的精度。
    这些特点使得4300R系列电阻在广泛的工业和消费电子应用中表现出色,具有高度的可靠性和性能一致性。

    应用案例和使用建议


    该产品广泛应用于DRAM存储器、SCSI接口、R/2R梯形网络及双终止电阻网络等领域。例如,在DRAM应用中,该电阻可以作为电源管理的一部分,确保系统稳定运行。在SCSI接口应用中,它能够有效减少信号衰减和干扰,提高数据传输速度和可靠性。
    使用建议:
    - 温度系数选择: 根据具体应用需求选择合适的温度系数。
    - 负载寿命测试: 在关键应用中,进行负载寿命测试以确保长期可靠性。
    - 安装位置选择: 尽量避免高温区域,以保证最佳性能。

    兼容性和支持


    4300R系列电阻与其他电子元器件具有良好的兼容性,可以轻松集成到现有电路中。厂商提供详细的技术文档和支持服务,包括RoHS合规选项,用户可根据具体需求选择适合的产品版本。此外,制造商提供全面的售后服务和技术支持,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引线焊接不良 | 检查焊接工艺,确保符合MIL-STD-202方法208要求。 |
    | 工作温度过高导致性能下降 | 降低工作环境温度,确保不超过125°C的工作范围。 |
    | 长时间工作后电阻变化 | 进行负载寿命测试,定期检查并更换老化部件。 |

    总结和推荐


    4300R系列厚膜模塑单列直插式电阻以其高性能、高可靠性和广泛的应用领域,在工业和消费电子市场中占据重要地位。无论是用于信号调理、电源管理还是数据通信,该系列产品均能提供卓越的性能表现。因此,我们强烈推荐使用4300R系列电阻以提升系统的整体性能和可靠性。

4310R-102-330参数

参数
电阻值 33Ω
电阻个数 -
精度 -
温度系数 ±50ppm/℃
电阻匹配比 -
单个电阻功率 300mW
电阻器匹配率漂移 50ppm/℃
引脚数量 -
长*宽*高 24.99mm*2.16mm*4.95mm
通用封装 SIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

4310R-102-330厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4310R-102-330数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4310R-102-330 4310R-102-330数据手册

4310R-102-330封装设计

查看详情并下载
Symbol
Footprint
3D Model
