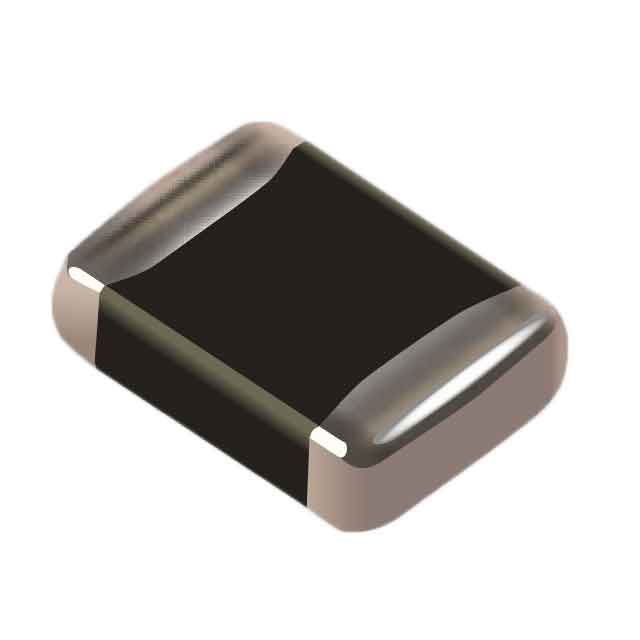

ZV60K1812401NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 100V 400A 85V 60V 5.8J 1812
供应商型号: 3368053
供应商: 海外现货
标准整包数: 1
BOURNS 压敏电阻 ZV60K1812401NIR1

ZV60K1812401NIR1概述

    ZV SMD Series - 低电压压敏电阻技术手册

    1. 产品简介


    ZV SMD系列是低电压多层压敏电阻(MLV),专为保护敏感电子设备免受低电压区域内的高压突波而设计。它们具有卓越的瞬态能量吸收能力,得益于改进的能量体积分布和功率耗散。这些低电压压敏电阻的工作电压范围从直流3V到170V不等。
    ZV系列还表现出独立抑制特性,能够在宽温度范围内(-55°C到+125°C)保持稳定保护性能。这些压敏电阻主要用于电路板级别的集成电路和其他组件的保护。

    2. 技术参数


    以下是一些关键的技术规格:
    | 参数 | 值 | 单位 |
    |
    | 工作温度 | -55至+125 | °C |
    | 存储温度范围 | -55至+150 | °C |
    | 瞬态峰值脉冲电流 | 30至1200 | A |
    | 瞬态峰值脉冲能量 | 0.1至12.2 | J |
    | 额定直流电压 | 3至170 | V |
    | 额定交流电压 | 2至130 | V |
    | 型号 | Vrms | Vdc | Vn @ 1mA | Vc | Ic 8/20 µs | Wmax 10/1000 µs | P max 8/20 µs | Imax 8/20 µs | Ctyp @ 1kHz | Ityp 100mA/ns | V V V V A J W A pF nF |
    |
    | ZV 2 M 0603 | 300 | 2 | 3 | 4 | 10 | 1 | 0.1 | 30 | 360 | 1.0 |
    | ZV 2 M 0805 | 101 | 2 | 3 | 4 | 10 | 1 | 0.1 | 100 | 930 | 1.5 |
    | ZV 2 M 1206 | 151 | 2 | 3 | 4 | 10 | 1 | 0.2 | 150 | 4000 | 1.8 |
    | ... | ... | ... | ... | ...| ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 广泛的型号选择:六种不同尺寸(0603、0805、1206、1210、1812、2220),覆盖多种应用场景。
    - 高能量处理能力:能处理高达12.2焦耳的瞬态能量。
    - 快速响应时间:响应时间小于2纳秒。
    - 低电压钳位电压:Vc最低值为3V。
    - 耐高温性能:可在最高+125°C的温度下持续工作。
    - 符合RoHS标准:环保材料,适用于各种法规要求的应用场景。

    4. 应用案例和使用建议


    - 抑制感性开关或瞬态事件:适合用于保护敏感电子设备免受感应性开关导致的电压瞬变。
    - ESD保护:满足IEC 1000-4-2、MIL-STD 883C Method 3015.7等标准。
    - 替代较大的贴片TVS二极管:在许多应用中可以取代传统的较大表面贴装TVS二极管。
    - 电磁兼容性:提高产品的电磁兼容性能。
    使用建议:
    - 在安装时确保正确的焊盘配置以获得最佳效果。
    - 在极端温度条件下使用时需考虑额外的热管理措施。

    5. 兼容性和支持


    ZV SMD系列与其他标准电子元件兼容。Bourns公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    6. 常见问题与解决方案


    - 问题:如何确定最佳额定电压?
    - 解决方案:根据具体应用中的最大预期电压来选择合适的额定电压。

    - 问题:响应时间是否会影响系统的稳定性?
    - 解决方案:通常情况下不会影响系统稳定性,但如果需要更高频率的保护,可选择更低响应时间的型号。

    7. 总结和推荐


    ZV SMD系列低电压压敏电阻以其广泛的应用范围、卓越的性能和高可靠性成为电子设备保护的理想选择。对于需要在紧凑空间内进行高效瞬态保护的设计来说,这是一个极具吸引力的选择。强烈推荐在各类敏感电子设备中使用此系列产品。

ZV60K1812401NIR1参数

参数
压敏电压 100V
电路数 -
能量 5.8J
最大直流电压 85V
不同频率时的电容 -
最大交流电压 60V
浪涌电流 400A
最大压敏电压 -
最小压敏电压 -
通用封装 1812
包装方式 卷带包装
