首页  >  产品百科  >  4608X-101-511LF

4608X-101-511LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 510Ω ±2% ±100ppm/℃ 200mW SIP-8 通孔安装 20.27mm*2.49mm*5.08mm
供应商型号: N-4608X-101-511LF
供应商: 云汉优选
标准整包数: 1

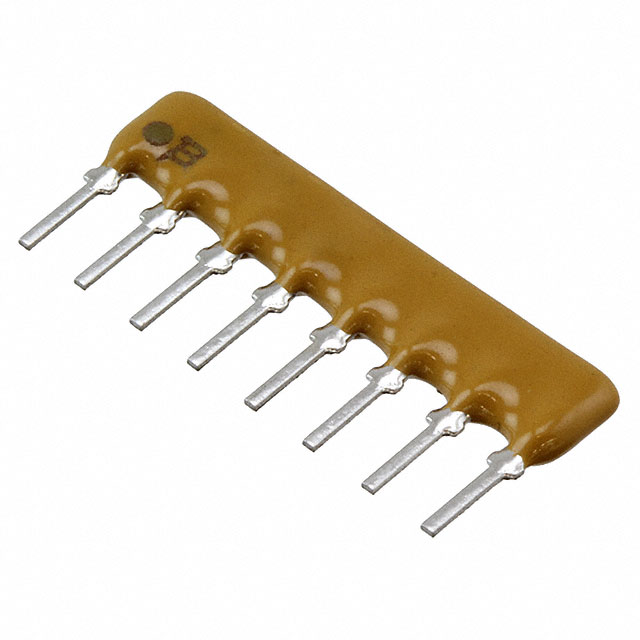

BOURNS 网络阵列电阻 4608X-101-511LF

4608X-101-511LF概述


    产品简介


    4600X系列 厚膜密封SIP电阻
    4600X系列是Bourns公司推出的一款厚膜密封单列直插式(SIP)电阻,广泛应用于电路设计中。这款电阻具有多种引脚配置,能够满足不同的设计需求,特别适合那些需要低轮廓和多功能性的场合。其主要功能包括提供精确的阻值,具备高可靠性,并且适用于多种工业应用环境。它被广泛用于DRAM应用、双终端电阻网络、R/2R阶梯网络和SCSI接口等领域。

    技术参数


    - 阻值范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:
    - 50Ω至2.2兆欧姆:±100 ppm/℃
    - 低于50Ω:±250 ppm/℃
    - 高于2.2兆欧姆:±250 ppm/℃
    - TCR跟踪:最大50 ppm/℃,同等阻值
    - 绝缘电阻:最小10,000兆欧姆
    - 耐压:200 VRMS
    - 工作温度范围:-55°C至+125°C
    - 功率等级(每电阻):
    - 70°C时:0.20瓦至0.50瓦(根据具体型号)
    - 物理特性:
    - 灼热丝防火材料,符合UL94V-0标准
    - 引脚镀层为无铅锡银铜

    产品特点和优势


    1. 环保合规:符合RoHS指令2015/863,适合环保要求高的应用。
    2. 低轮廓设计:与DIP封装兼容,适用于空间受限的设计。
    3. 灵活的引脚配置:多样化的引脚选项增强设计灵活性。
    4. 耐用包装:提供散装和弹药包(Ammo-pak)两种包装方式。
    5. 标识清晰:标记在对比背景上,便于永久识别。

    应用案例和使用建议


    应用案例:
    - DRAM应用:4600X系列电阻在内存模块设计中提供了可靠的阻值控制。
    - R/2R阶梯网络:在模拟数字转换器(ADC)中实现精准的电阻网络。
    - SCSI接口:在硬盘接口设计中作为隔离电阻。
    使用建议:
    - 热管理:确保良好的散热设计,特别是在高温环境下使用。
    - 防潮措施:使用前检查包装密封性,避免湿气影响。
    - 合理布局:建议在电路板上预留足够的空间以避免过热。

    兼容性和支持


    - 兼容性:4600X系列与DIP封装兼容,方便替换传统SIP封装。
    - 技术支持:Bourns公司提供详尽的应用文档和技术支持,确保客户能够快速解决问题并进行定制化设计。

    常见问题与解决方案


    1. 阻值偏差大:
    - 解决方案:请重新测量阻值,检查是否有外部因素影响。
    2. 长时间使用后出现异常发热:
    - 解决方案:增加散热片或者降低工作电压。
    3. 耐压测试失败:
    - 解决方案:检查连接是否正确,确保使用正确的电源和负载条件。

    总结和推荐


    综合评估:
    4600X系列厚膜密封SIP电阻凭借其广泛的阻值范围、优良的电气性能和环保特性,在多种工业应用中表现出色。它的多样化引脚配置和可靠的封装使其成为电路设计师的优选。此外,Bourns公司的持续技术支持和丰富的应用文档也确保了用户的长期满意度。
    推荐结论:
    综上所述,我们强烈推荐4600X系列厚膜密封SIP电阻,尤其适用于对精度和可靠性要求较高的应用场景。无论是开发新项目还是升级现有系统,这一系列的电阻都将是理想的选择。

4608X-101-511LF参数

参数
电阻值 510Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 20.27mm*2.49mm*5.08mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

4608X-101-511LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4608X-101-511LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4608X-101-511LF 4608X-101-511LF数据手册

4608X-101-511LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
