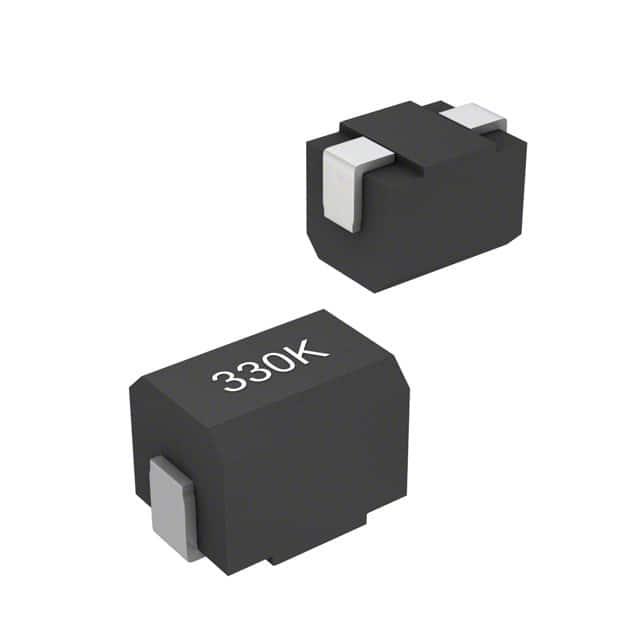

CC453232-331KL

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 796KHz 4MHz 90mA 20@796kHz 330μH 13Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: AV-A-BNSCC453232331KL
供应商: Avnet
标准整包数: 500
BOURNS 贴片电感 CC453232-331KL

CC453232-331KL概述

    # CC453232 Series - Wirewound Chip Inductor 技术手册解析

    1. 产品简介


    CC453232系列为线绕式芯片电感器,具有紧凑的1812封装尺寸(毫米单位:3.2 x 4.5),是高电流应用的理想选择。该系列电感器的电感值范围广泛,从1 µH到680 µH,适用于多种电子设备和应用。其核心材料为铁氧体,提供优异的磁性能和稳定性。此外,此系列产品符合RoHS环保标准,适合现代电子产品的需求。
    主要功能:
    - 高电流额定值
    - 宽广的电感范围(1 µH至680 µH)
    - 稳定的工作温度范围(-40°C 至 +125°C)
    应用领域:
    - 移动电话、智能手机
    - 电视(CTV)、录像机(VCR)
    - 车载娱乐系统(HIC)、硬盘驱动器(FDD)

    2. 技术参数


    以下是CC453232系列部分型号的技术规格表:
    | Part No. | Inductance (µH) | Q Min. @ 10 MHz | SRF (MHz) Min. | DCR (Ω) Max. | Idc (mA) |
    |
    | CC453232-1R0KL | 1.0 | 7.96 | 180 | 0.11 | 1050 |
    | CC453232-2R2KL | 2.2 | 7.96 | 80 | 0.18 | 850 |
    | CC453232-4R7KL | 4.7 | 7.96 | 35 | 0.27 | 650 |
    其他技术指标:
    - 温度上升:在额定电流下不超过20°C。
    - 储存温度:-40°C 至 +125°C。
    - 焊接耐热性:260°C,10秒内。

    3. 产品特点和优势


    CC453232系列电感器的主要优势在于其高电流承载能力和宽广的电感范围。这些特性使其非常适合于需要稳定电感值的应用场景。此外,其良好的Q值和低DCR(直流电阻)保证了较低的能量损耗和较高的效率。产品的高可靠性及对恶劣环境的适应能力,使其成为许多工业领域的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - 在手机和平板电脑中作为滤波器元件,减少电源纹波。
    - 汽车电子中用于信号过滤和电流调节。
    使用建议:
    为了最大化CC453232系列电感器的性能,建议设计时注意PCB布局,确保接地良好并避免电磁干扰。此外,在高温环境中使用时,需适当降低工作电流以防止过热。

    5. 兼容性和支持


    该产品可与其他主流电子元件兼容,并通过多种认证标准。Bourns公司为其提供了全面的技术支持服务,包括产品咨询、应用指导以及售后维护等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度升高超过允许范围 | 减少电流负载或增加散热措施 |
    | 电感值不稳定 | 检查焊接质量和电路连接 |

    7. 总结和推荐


    综上所述,CC453232系列线绕式芯片电感器以其出色的性能、广泛的适用性和良好的性价比,在众多电子设备中表现出色。对于需要高性能电感器的设计工程师来说,这是一个值得信赖的选择。因此,我们强烈推荐此产品用于各类高要求电子项目中。

CC453232-331KL参数

参数
直流电阻(DCR) 13Ω
额定电流 90mA
Q值 20@796kHz
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) 4MHz
容差 ±10%
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
