0402CS-5N1XGRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 4.8GHz 56 5.1nH 83mΩ ±2% 0402 贴片安装 1.19mm(长度)*660μm(高度)
供应商型号: 0402CS-5N1XGRW
供应商: 云汉优选
标准整包数: 10

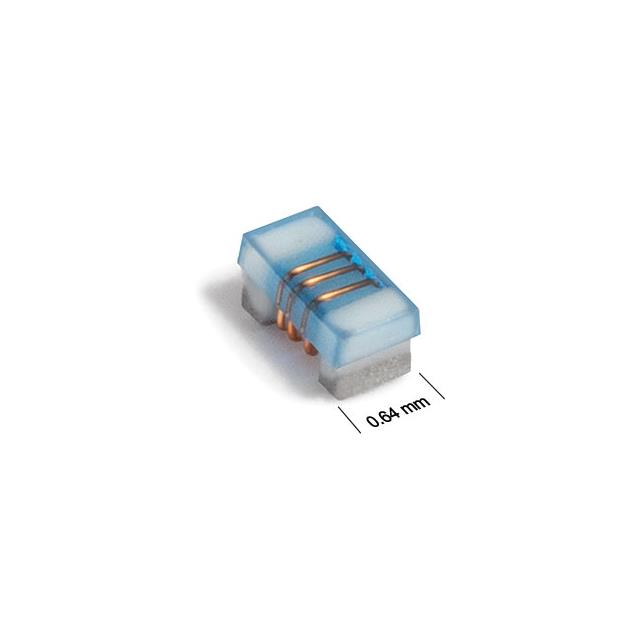

COILCRAFT 贴片电感 0402CS-5N1XGRW

0402CS-5N1XGRW概述

    # 电子元器件产品技术手册:0402CS系列电感器

    产品简介


    基本介绍
    Coilcraft公司的0402CS系列(1005)电感器是一种小型片式电感器,广泛应用于各种电子设备中。该系列产品具有优异的高频特性、高Q值以及稳定的温度系数,使其成为无线通信、计算机网络、电源管理和信号处理等领域不可或缺的组件。
    主要功能
    - 高Q值:特别是在使用频率下的高Q值,可以显著提高电路的效率和稳定性。
    - 良好的自谐振频率(SRF):确保电感器在高频应用中的稳定表现。
    - 紧密的电感容差:提供一致的电气性能。
    - 出色的批间一致性:保证产品的一致性和可靠性。
    应用领域
    - 无线通信设备
    - 计算机网络接口
    - 电源管理模块
    - 信号处理系统
    - 医疗电子设备

    技术参数


    | 参数 | 规格 |

    | 电感量(nH) | 1.0 - 100 |
    | 公差 | ±2%, ±3%, ±5% |
    | Q值(@ 900 MHz) | 36 - 88 |
    | 直流电阻(Ω) | 0.045 - 2.00 |
    | 最大Irms电流(mA) | 100 - 1360 |
    | 自谐振频率(SRF)(GHz) | 1.26 - 50 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 存储温度范围 | -40°C 至 +140°C |
    | 引脚封装尺寸 | 0.047 × 0.025 英寸(1.19 × 0.64 毫米) |

    产品特点和优势


    独特功能和优势
    - 卓越的高频特性:高Q值和低直流电阻使电感器在高频应用中表现出色。
    - 紧凑设计:0402CS系列采用超小型封装,适合空间受限的应用。
    - 可靠性和一致性:具有出色的批间一致性和稳定的电气性能。
    - 广泛适用性:适用于多种高频应用,如无线通信和信号处理。
    市场竞争力
    - 领先的技术:Coilcraft公司长期致力于技术创新,推出行业领先的0402系列电感器。
    - 广泛的适用性:适用于多种应用场景,市场潜力巨大。
    - 高质量材料:采用高品质陶瓷芯材和环保材料,符合RoHS标准,无卤素。

    应用案例和使用建议


    应用案例
    0402CS系列电感器广泛应用于无线路由器、手机基站、汽车电子控制单元等场合。例如,在无线路由器中,这些电感器能够帮助提高信号质量和传输速度,确保稳定可靠的网络连接。
    使用建议
    - 注意温度影响:确保电路的工作温度在-40°C至+125°C范围内,以避免因温度过高导致的性能下降。
    - 选择合适的封装:根据具体应用需求选择合适的封装尺寸,以满足空间要求。
    - 考虑热管理:对于需要较大Irms电流的应用,应注意散热设计,确保设备正常运行。

    兼容性和支持


    兼容性
    0402CS系列电感器与市面上大多数主流PCB制程兼容,可用于自动贴装工艺。
    支持和服务
    - 技术支持:Coilcraft公司提供详尽的技术文档和在线支持,包括安装指南、数据表和常见问题解答。
    - 样品服务:可申请样品以进行测试,了解实际性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器工作温度过高 | 确保电路工作在指定的温度范围内,并做好散热设计。 |
    | 电感器Q值下降 | 检查焊接质量,确保良好的焊接效果。 |
    | 产品外观异常 | 联系供应商,确认是否为运输过程中损坏。 |

    总结和推荐


    综合评估
    0402CS系列电感器凭借其卓越的高频特性、紧凑的设计和出色的性能,成为众多高频应用的理想选择。其广泛的应用范围和可靠性使得该产品在市场上具有很高的竞争力。
    推荐使用
    强烈推荐使用0402CS系列电感器,特别是对于需要高可靠性和高性能的应用场合。无论是研发还是量产,该系列电感器都是一个值得信赖的选择。

0402CS-5N1XGRW参数

参数
电感值 5.1nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.8GHz
容差 ±2%
直流电阻(DCR) 83mΩ
额定电流 -
Q值 56
测试频率 250MHz
长*宽*高 1.19mm(长度)*660μm(高度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

0402CS-5N1XGRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402CS-5N1XGRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402CS-5N1XGRW 0402CS-5N1XGRW数据手册

0402CS-5N1XGRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
