0402CS-7N5XGRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 4.8GHz 680mA 60@900MHz 7.5nH 100mΩ ±2% 0402 贴片安装 1.19mm*640μm*660μm
供应商型号: 0402CS-7N5XGRW
供应商: 云汉优选
标准整包数: 10

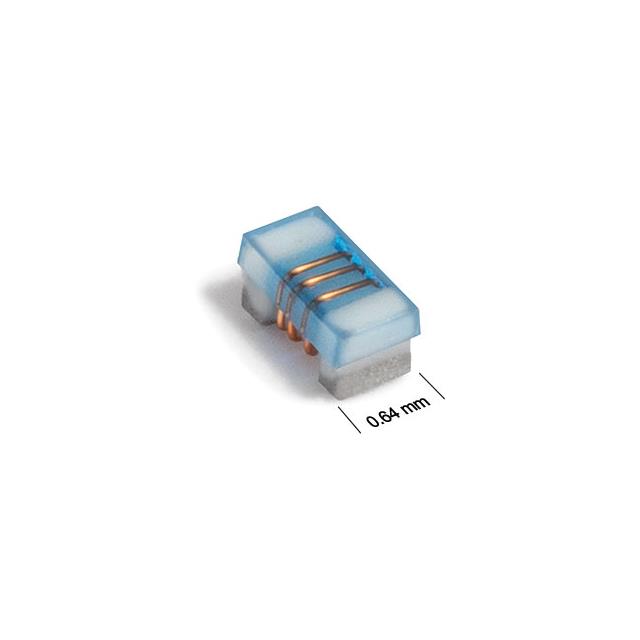

COILCRAFT 贴片电感 0402CS-7N5XGRW

0402CS-7N5XGRW概述

    0402CS系列(1005)芯片电感

    产品简介


    Coilcraft公司的0402CS系列(1005)芯片电感是一种高精度、高性能的电感器,广泛应用于各种电子设备中。这些电感器具有极高的Q值、出色的自共振频率、紧密的电感容差和优异的批产一致性。它们被设计用于各种电路应用,包括高频通信、电源管理和射频电路等。

    技术参数


    | 规格 | 值 |

    | 电感范围 | 1.0 nH至100 nH|
    | 容差 | ±2% / ±3% / ±5%|
    | 额定电流 | 30 mA至1360 mA|
    | 自谐振频率 | 3.90 GHz至62.80 GHz|
    | 直流电阻 (DCR) | 0.045 Ω至2.00 Ω|
    | 工作温度 | -40°C 至 +125°C|
    | 最大工作温度 | +140°C|
    | 封装材料 | 陶瓷|
    | 终端处理 | 罗氏无铅锡涂层(RoHS matte Sn)|
    | 每个电感器重量 | 0.8–1.0 mg|
    | 温度系数 | +25至+125 ppm/°C|

    产品特点和优势


    0402CS系列芯片电感具备多项独特功能和优势。其优异的Q值确保了高效的能量转换和低损耗,特别适合高频应用。自共振频率高使得电感器在高频下依然保持良好的性能。电感值的紧密容差保证了批产的一致性,这对于制造精密电路至关重要。此外,电感器还通过了严格的可靠性测试,确保其长期稳定运行。

    应用案例和使用建议


    该系列电感器适用于多种应用场景,如手机、平板电脑、无线通讯设备和各种消费电子设备。特别是在需要高效能量转换和低损耗的场合,如无线充电和高频滤波器中,其表现尤为出色。
    使用建议:
    - 在焊接前请参考“Soldering Surface Mount Components”文档,确保焊接过程顺利进行。
    - 选择合适的电感值时,请根据具体应用需求确定所需的自谐振频率和直流电阻。

    兼容性和支持


    Coilcraft公司提供了全面的支持服务,包括技术支持、产品培训和应用咨询。所有电感器均符合RoHS标准并提供30天内无限期存储寿命的保证。电感器可与多种机器准备好料盘(7英寸带卷)进行包装,并提供不同数量的选择,以满足客户的不同需求。

    常见问题与解决方案


    1. 问题: 电感器焊接后出现虚焊。
    解决方案: 严格按照Coilcraft提供的焊接指南操作,确保焊接温度和时间都符合要求。
    2. 问题: 电感器的工作温度超过最高限定值。
    解决方案: 确保在规定的环境温度范围内使用电感器,避免长时间暴露在高温环境中。

    总结和推荐


    总的来说,0402CS系列(1005)芯片电感是一款极具竞争力的产品,其高性能和稳定性使其成为高频电路应用的理想选择。我们强烈推荐此产品给需要高效能电感器的应用工程师和技术采购人员。无论是研发还是生产阶段,Coilcraft公司都能为用户提供全方位的技术支持和优质的服务体验。

0402CS-7N5XGRW参数

参数
额定电流 680mA
Q值 60@900MHz
测试频率 250MHz
电感值 7.5nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.8GHz
容差 ±2%
直流电阻(DCR) 100mΩ
长*宽*高 1.19mm*640μm*660μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

0402CS-7N5XGRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402CS-7N5XGRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402CS-7N5XGRW 0402CS-7N5XGRW数据手册

0402CS-7N5XGRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2927
2000+ ¥ 5.422
4000+ ¥ 4.628
库存: 24050
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.29
