首页  >  产品百科  >  0402DC-3N3XJRW

0402DC-3N3XJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 14.24GHz 2.1A 68@900MHz 3.3nH 37mΩ ±5% 0402 贴片安装 1.11mm*660μm*650μm
供应商型号: 3291914
供应商: element14
标准整包数: 5

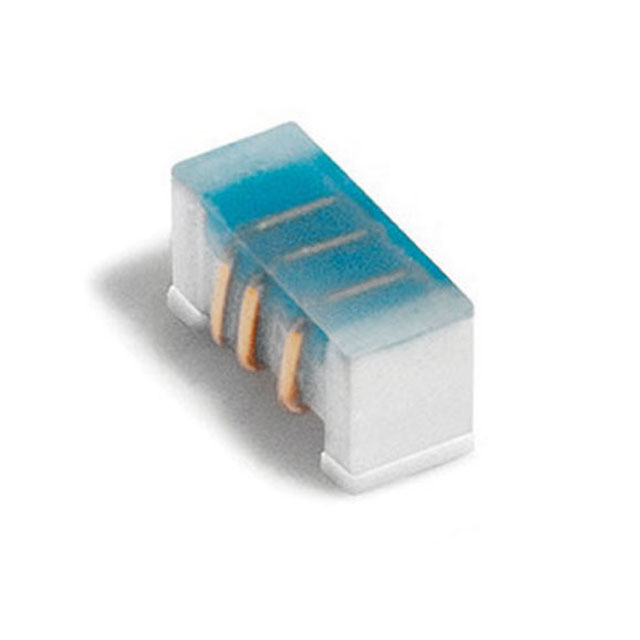

COILCRAFT 贴片电感 0402DC-3N3XJRW

0402DC-3N3XJRW概述

    Chip Inductors - 0402DC Series (1005)

    产品简介


    0402DC系列芯片电感是一种体积小巧、高性能的陶瓷线绕式芯片电感。该系列产品提供112种不同的电感值,范围从0.8 nH到120 nH,包括从2.8 nH到10 nH之间的0.1 nH增量步进。这些电感器广泛应用于高频电路中,如射频(RF)、无线通信、消费电子产品和工业控制系统等。

    技术参数


    - 产品类型: 0402陶瓷线绕式芯片电感
    - 电感范围: 0.8 nH 至 120 nH
    - 精度: ±2%, ±3%, ±5%
    - 最大SRF(自谐振频率): 高达28.8 GHz
    - 最高Q因子: 最高可达1600(视具体型号)
    - 最大电阻: 最大0.160 Ohms(取决于型号)
    - 最大Irms电流: 视具体型号而定,范围从110 mA至1507 mA
    - 工作温度: -40°C至+125°C
    - 存储温度: -40°C至+140°C
    - 包装: 每7英寸盘装2000个或10,000个,纸带宽度8毫米,厚度0.68毫米,间距2毫米
    - 环保认证: RoHS合规,无卤素

    产品特点和优势


    1. 高Q因子和低DCR: 相比其他0402系列电感器,Q因子高出40%,直流电阻(DCR)降低45%。
    2. 高自谐振频率: 最高自谐振频率达到28.8 GHz,适用于高频应用。
    3. AEC-Q200认证: 达到汽车级标准,能在-40°C至+125°C的环境中稳定工作。
    4. 出色的兼容性和稳定性: 可承受多次回流焊接,最高温度达+140°C。

    应用案例和使用建议


    0402DC系列芯片电感在多种应用中表现出色。例如,在无线通信系统中,它们可以用于匹配网络、滤波器和耦合电路。以下是一些建议:
    - 在高频电路中,确保电路布局合理,减少寄生电容和电感的影响。
    - 使用合适的温度补偿技术,以应对工作环境的温度变化。
    - 在设计时考虑IRms电流限制,避免过载导致热失控。

    兼容性和支持


    0402DC系列芯片电感具有广泛的兼容性,可与各种主流芯片组件和电路板平台配合使用。厂商提供详细的技术文档和支持服务,确保用户能够充分利用这些电感器的功能。同时,厂商提供样品套件(C472-2),包含20个每个2%容差的零件,方便用户进行测试和评估。

    常见问题与解决方案


    - 问题: 在高温环境下,电感值漂移严重。
    - 解决方案: 选择高Q值、低温度系数的电感器,并采取适当的散热措施。

    - 问题: 电路运行过程中出现啸叫声。
    - 解决方案: 检查电感器是否正确安装,确保没有短路或其他异常情况。同时,检查电路设计是否有误。

    - 问题: 电感器在回流焊过程中损坏。
    - 解决方案: 确保焊接工艺符合标准,温度不超过+140°C,且每三次回流焊后冷却至室温。

    总结和推荐


    综上所述,0402DC系列芯片电感凭借其出色的性能和可靠性,在高频应用中表现优异。其高Q因子、低DCR、高自谐振频率等特点使其成为众多应用的理想选择。强烈推荐电子设计师和工程师在需要高性能电感器的应用中使用这一系列的电感器。

0402DC-3N3XJRW参数

参数
电感值 3.3nH
饱和电流(LSAT) -
自谐振频率(SRF) 14.24GHz
容差 ±5%
直流电阻(DCR) 37mΩ
额定电流 2.1A
Q值 68@900MHz
测试频率 250MHz
长*宽*高 1.11mm*660μm*650μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

0402DC-3N3XJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402DC-3N3XJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402DC-3N3XJRW 0402DC-3N3XJRW数据手册

0402DC-3N3XJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.0172
50+ ¥ 6.74
250+ ¥ 5.61
500+ ¥ 3.85
1000+ ¥ 3.56
2000+ ¥ 3.26
库存: 1703
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 40.08
