1140-221K-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 14A 7.4A 220μH 50mΩ ±10% 垂直安装,通孔安装 38.1mm(长度)*26.16mm(高度)
供应商型号: 11M-1140-221K-RC
供应商: 云汉优选
标准整包数: 1

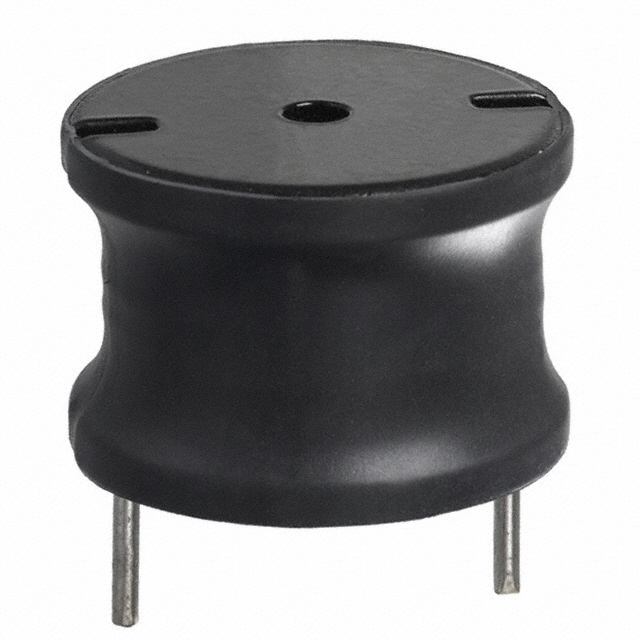

BOURNS 贴片电感 1140-221K-RC

1140-221K-RC概述

    High Current Chokes: 1140 Series Technical Overview

    产品简介


    Bourns公司推出的1140系列高电流扼流圈(High Current Chokes)是一种专为高电流应用设计的电子元器件。这类扼流圈具有非常高的电流承载能力、低直流电阻(DCR)、环氧涂层铁芯线圈骨架以及自领式设计等特点。它们主要用于电力系统、通信设备、工业控制等领域,能够有效抑制高频噪声并保护电路免受过电流的影响。

    技术参数


    1140系列高电流扼流圈的技术规格如下表所示:
    | Part Number | L (μH) ±20% @ 1 kHz | DCR (Ω) Max. | Irms (A) | Isat (A) | Dimensions C (mm) | Dimensions D (mm) |
    ||
    | 1140-1R8M-RC | 1.8 | 0.002 | 34.5 | 80.0 | 1.11 | 0.081 |
    | 1140-2R2M-RC | 2.2 | 0.002 | 34.5 | 80.0 | 1.11 | 0.081 |
    | 1140-2R7M-RC | 2.7 | 0.003 | 28.1 | 80.0 | 1.11 | 0.081 |
    | 1140-3R3M-RC | 3.3 | 0.003 | 28.1 | 80.0 | 1.11 | 0.081 |
    | ... | ... | ... | ... | ... | ... | ... |
    该系列扼流圈的工作温度范围为-55°C至+105°C,且满足RoHS指令要求。此外,还提供了多种尺寸选择以适应不同的安装需求。

    产品特点和优势


    - 非常高的电流承载能力:能够处理大电流,适用于各种高功率应用。
    - 低直流电阻(DCR):降低能量损耗,提高效率。
    - 环氧涂层铁芯线圈骨架:增加耐热性和机械强度。
    - 自领式设计:简化安装过程,减少人工成本。
    - 固定间距引脚:方便布局和装配。
    这些特点使得1140系列高电流扼流圈在电力转换和滤波应用中表现出色,具有较高的可靠性和性价比。

    应用案例和使用建议


    在电力系统中,这些扼流圈可用于滤波器设计以减少电源线上的噪声干扰。例如,在变频器中使用这种扼流圈可以显著改善EMI性能,从而确保系统的稳定运行。使用时,建议将这些扼流圈放置在尽可能靠近需要保护的电路位置,以获得最佳的滤波效果。
    对于通信设备,1140系列扼流圈可用于电源线的噪声抑制,提高设备的整体稳定性。为了达到最佳效果,用户应根据实际应用场景选择合适的电感值和电流容量。

    兼容性和支持


    该系列产品可与其他常见的电子元器件配合使用,如电容和电阻,构建完整的滤波网络。制造商提供了详细的技术支持和售后服务,帮助用户解决在安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 如何确定最适合的电感值?
    - 解决方案:根据具体应用中的电流要求和所需滤波效果来选择合适的电感值。通常情况下,可以通过试错法找到最优解。
    2. 长时间工作后温度升高怎么办?
    - 解决方案:确保安装环境良好通风,必要时采用散热片辅助降温。同时,检查是否存在负载过重等问题。
    3. 如何确认产品的RoHS合规性?
    - 解决方案:查阅产品编号末尾是否有"-RC"标识,该标识表明产品符合RoHS标准。此外,还可以向供应商索要相关认证文件进行验证。

    总结和推荐


    总体而言,1140系列高电流扼流圈凭借其卓越的性能和可靠性,成为电力系统、通信设备和其他高电流应用的理想选择。无论是在效率提升还是噪声抑制方面,都能提供出色的解决方案。强烈推荐给那些对产品质量和性能有严格要求的应用场合。

1140-221K-RC参数

参数
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 50mΩ
额定电流 7.4A
Q值 -
测试频率 1KHz
电感值 220μH
饱和电流(LSAT) 14A
长*宽*高 38.1mm(长度)*26.16mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

1140-221K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

1140-221K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS 1140-221K-RC 1140-221K-RC数据手册

1140-221K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
