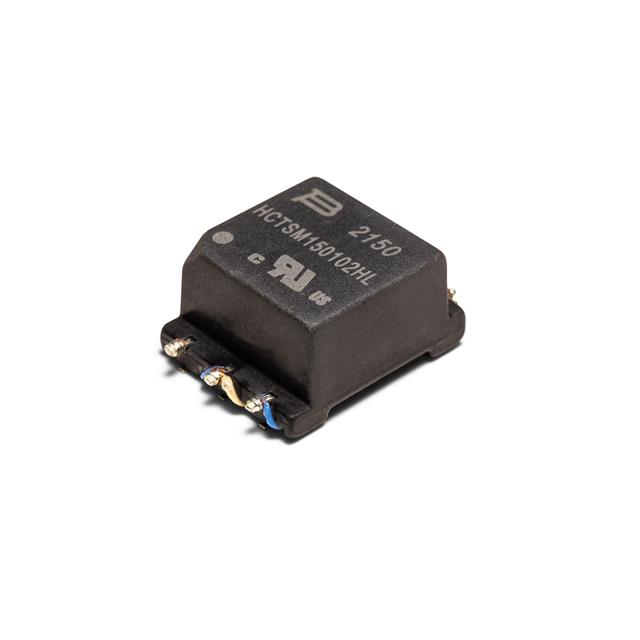

HCTSM150102HL-E

产品分类: 电源变压器
厂牌: BOURNS
产品描述: Dual 1.5KV Dual 贴片安装 21.3mm*15mm*9.65mm
供应商型号: 118-HCTSM150102HL-ETR-ND
供应商: Digi-Key
标准整包数: 200
BOURNS 电源变压器 HCTSM150102HL-E

HCTSM150102HL-E概述

    HCTSM150102HL High Clearance and Creepage Distance Transformer

    1. 产品简介


    HCTSM150102HL 是一款专为隔离电源设计的变压器,特别适用于高绝缘要求的应用。它采用环形磁芯,具备高耦合率和低辐射的特点。该产品符合IEC/UL 60664-1和IEC/UL 62368-1标准,并具备高达1500VDC的工作电压,非常适合用于电源隔离系统中。主要应用于工业控制、通信设备、医疗设备以及消费电子产品等领域。

    2. 技术参数


    - 基本规格
    - OCL (100 kHz / 1 V): 80 µH min
    - 漏感电感 (100 kHz / 0.1 V): 4.0 µH max
    - 直流电阻:
    - Pin (1-3): 0.20 Ω max.
    - Pin (6-4): 0.20 Ω max.
    - 转比 (Pin (6-4) : Pin (1-3)): 2.0 ± 3%
    - 额定电流 (并行输入): 1 A
    - 秒伏积: 25 VuS typ
    - 绝缘耐压测试 (IEC 60664-1): 2250 Vrms (Ut = 1800 Vrms)
    - 绝缘耐压 (1 mA, 2 S): 7640 VDC
    - 工作电压: 最高达1500 VDC
    - 温度范围:
    - 运行温度 (包含温升): -40 ℃ 到 +125 ℃
    - 存储温度: -40 ℃ 到 +125 ℃
    - 清晰距离/爬电距离 (初级到次级): 15 mm min
    - 层间绝缘: 强化绝缘,适用1500 VDC,材料组I,过电压类别II,污染等级2,海拔高度2000米

    3. 产品特点和优势


    - 高耦合率和低辐射: 环形磁芯的设计保证了高耦合率,同时减少了电磁辐射。
    - 强化绝缘: 产品通过了UL 62368-1认证,强化绝缘层可以承受高达1500VDC的工作电压,具有更高的安全性和可靠性。
    - 高绝缘耐压: 绝缘耐压测试达到7640 VDC,确保在极端条件下的稳定运行。
    - 环保合规: RoHS指令合规,符合环保标准。
    - 应用广泛: 适用于多种应用场合,如工业控制、通信设备等,具备高市场竞争力。

    4. 应用案例和使用建议


    - 应用案例: 该变压器被广泛应用于电源隔离电路中,例如用于TI SN6501和SN6505B的隔离电源设计。实际应用中,常见的应用场景包括高压电力系统、医疗设备及高精度测量仪器等。
    - 使用建议: 在安装过程中,确保遵循制造商推荐的焊接工艺,以确保最佳性能。由于该产品对温度和湿度敏感,建议在干燥通风的环境中储存,以避免湿气影响其性能。此外,在进行焊接时,应遵循推荐的回流焊接曲线,以避免过高的温度导致损坏。

    5. 兼容性和支持


    - 兼容性: HCTSM150102HL与常见的TI SN6501和SN6505B芯片兼容,适用于各种隔离电源设计。
    - 技术支持: Bourns公司提供详尽的技术文档和客户支持,用户可以通过电话或电子邮件获得及时的技术咨询和帮助。

    6. 常见问题与解决方案


    - 问题1: 如何确定正确的焊接温度?
    - 解决方案: 参考推荐的回流焊接曲线,遵循最大平均上升速率3°C/s,峰值温度在245-250°C之间的规范。

    - 问题2: 如何处理湿度敏感性?
    - 解决方案: 储存于干燥通风的环境中,并在开包后尽快使用。如果需要长时间存储,建议使用干燥剂。

    7. 总结和推荐


    总体来看,HCTSM150102HL是一款高性能的高清晰度和爬电距离变压器,具有出色的绝缘性能和广泛应用的适应性。其高可靠性和广泛的兼容性使其成为工业和商业应用的理想选择。因此,我强烈推荐使用这款产品,特别是对于那些对高电压和高安全性要求的应用。

HCTSM150102HL-E参数

参数
中心抽头 -
额定功率 -
输出电压 -
初级电压 1.5KV
次级电流 -
次级电压 -
初级绕组 Dual
次级绕组 Dual
长*宽*高 21.3mm*15mm*9.65mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HCTSM150102HL-E厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

HCTSM150102HL-E数据手册

厂牌 PDF简要描述 下载
BOURNS 电源变压器 BOURNS HCTSM150102HL-E HCTSM150102HL-E数据手册

HCTSM150102HL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 7.1075 ¥ 62.4551
400+ $ 6.8835 ¥ 60.4868
600+ $ 6.7554 ¥ 59.3612
1000+ $ 6.597 ¥ 57.9693
1400+ $ 6.4945 ¥ 57.0686
库存: 200
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 12491.02
