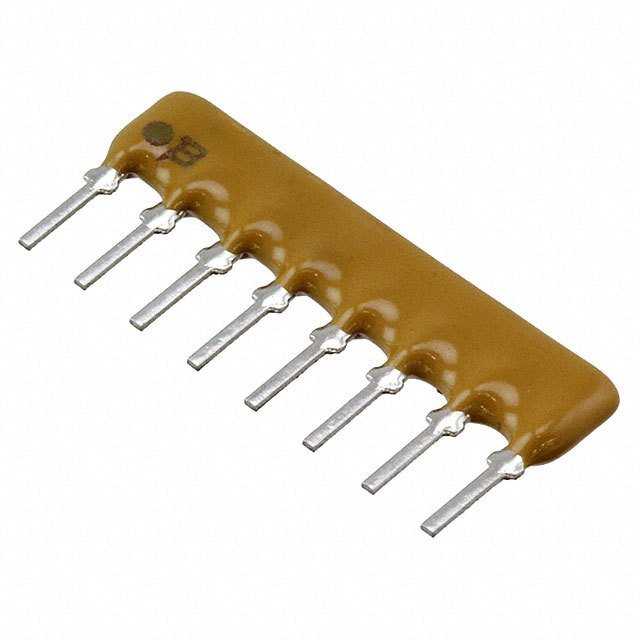

4608X-101-682LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 6.8KΩ ±2% ±100ppm/℃ 200mW SIP-8 通孔安装 20.27mm*2.49mm*5.08mm
供应商型号: 2908110
供应商: 海外现货
标准整包数: 1
BOURNS 网络阵列电阻 4608X-101-682LF

4608X-101-682LF概述

    4600X系列 - 厚膜封装SIP

    产品简介


    4600X系列是一种厚膜封装的单列直插式电阻(Single In-line Packages,简称SIP)。这种电阻以其低轮廓、多样化的引脚配置和对各种电路设计的高度灵活性而著称。其符合RoHS标准,适合用于需要精密阻值控制的应用场合,适用于多种行业,如工业自动化、通信设备和消费电子产品等。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100V
    - 温度系数:在50Ω至2.2兆欧姆之间为±100ppm/°C;在50Ω以下为±250ppm/°C;在2.2兆欧姆以上为±250ppm/°C
    - 电阻跟踪误差:≤50ppm/°C
    - 绝缘电阻:≥10,000兆欧姆
    - 耐压:200VRMS
    - 工作温度:-55°C至+125°C

    产品特点和优势


    - 低轮廓设计:4600X系列采用低轮廓设计,可以与双列直插式(DIP)电路板兼容,便于集成。
    - 高设计灵活性:提供多种引脚配置,增强了设计的灵活性。
    - 持久标识:每个组件都有标识码,便于识别和追溯。
    - 环保材料:环氧树脂材质的外壳符合UL94V-0标准,具有良好的阻燃性能。
    - 弹性和可靠性:通过了多项测试,具备出色的稳定性,适用于严苛的工业环境。

    应用案例和使用建议


    4600X系列电阻广泛应用于电路板上,例如DRAM内存模块、R/2R梯形网络和SCSI接口。这些应用场景通常要求高度稳定的电阻值。使用建议包括确保焊接过程中的加热时间和温度适当,避免过热导致损坏。
    在实际应用中,考虑到环境因素(如温度变化),用户需确保在具体应用中进行性能验证。对于复杂系统设计,建议进行模拟仿真以优化系统性能。

    兼容性和支持


    - 兼容性:由于4600X系列提供了多种引脚配置,因此可以轻松集成到现有的DIP插座中,兼容性强。
    - 技术支持:厂商提供相关技术支持文档及应用指南,帮助用户深入了解产品特性并正确使用。

    常见问题与解决方案


    1. 问题:焊接时电阻引脚发生断裂
    - 解决方案:确认焊接温度和时间设置正确,防止过度加热。
    2. 问题:电阻在高温环境下出现漂移
    - 解决方案:选择更高温度等级的产品,或者在系统设计中加入散热措施。

    总结和推荐


    总体而言,4600X系列的厚膜封装SIP电阻是一款高性能、多功能的电子元器件,适用于多种工业应用场合。其灵活的设计、良好的稳定性和广泛的适用范围使其在市场上具有很强的竞争力。建议在需要精确阻值控制且要求高可靠性的项目中选用此产品。同时,用户在使用前应仔细阅读厂商提供的技术手册,以确保正确安装和使用。

4608X-101-682LF参数

参数
电阻值 6.8KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 20.27mm*2.49mm*5.08mm
通用封装 SIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

4608X-101-682LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4608X-101-682LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4608X-101-682LF 4608X-101-682LF数据手册

4608X-101-682LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
