首页  >  产品百科  >  PM105SB-271K-RC

PM105SB-271K-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 100KHz 5MHz 410mA 30@796kHz 270μH 870mΩ ±10% 标准安装,贴片安装 9.9mm*9.9mm*4.8mm
供应商型号: PM105SB-271K-RC
供应商: Master
标准整包数: 500

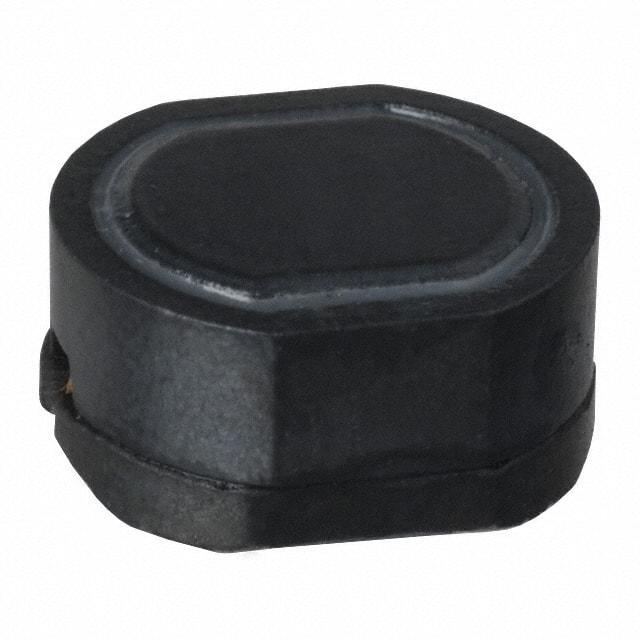

BOURNS 贴片电感 PM105SB-271K-RC

PM105SB-271K-RC概述

    # PM105SB系列屏蔽式表面贴装功率电感

    产品简介


    PM105SB系列屏蔽式表面贴装功率电感是一种专为高效能电力转换而设计的电子元器件。它主要用于直流/交流转换器的输入输出部分,适用于便携通信设备、摄像机和液晶电视等消费电子产品中的电源系统。该电感的特点是尺寸紧凑、电流承载能力强,并且符合RoHS环保标准。

    技术参数


    - 型号:PM105SB-XXXK-RC(其中XXX表示电感值)
    - 电感范围:10 μH 至 470 μH
    - 额定电流:最高可达2.1A
    - 直流电阻(DCR):0.06 Ω 至 1.50 Ω
    - 测试频率:100 kHz
    - 饱和电流:典型值10%下降
    - 温度范围:-40°C至+125°C
    - 存储温度:-40°C至+125°C
    - 引脚材料:镀银/镍/锡
    - 包装:每卷500个

    产品特点和优势


    - 低功耗设计:该系列电感具有较低的直流电阻,有效减少了能量损失。
    - 高可靠性:采用铁氧体材料和铜线绕制,确保在高温和高负载条件下的稳定性和可靠性。
    - 紧凑设计:高度仅为2.9mm,适合在空间受限的应用中使用。
    - 广泛适用性:适用于多种便携通信设备、摄像机和LCD电视等应用,符合RoHS环保要求。

    应用案例和使用建议


    应用案例
    - 便携通信设备:如智能手机和平板电脑,在这些设备中PM105SB系列电感可以有效过滤电源噪声,提高整体稳定性。
    - 摄像机:视频采集和传输过程中,对电源质量的要求较高,PM105SB系列电感能够提供稳定的电力供应。
    - LCD电视:用于内部电路的电源滤波,确保屏幕显示效果的稳定性。
    使用建议
    - 在高温环境下使用时,需要特别注意电感的工作温度上限,以避免过热。
    - 建议根据实际应用场景选择合适的电感值,以获得最佳性能。
    - 考虑到电路布局的影响,推荐采用提供的布局图进行布局,以减少EMI干扰。

    兼容性和支持


    - 兼容性:该系列电感适用于多种标准电路板设计,与各种电源管理IC兼容。
    - 厂商支持:Bourns公司提供详细的规格说明书和技术支持,客户可以通过官网获取相关文档和工具。

    常见问题与解决方案


    1. 问:如何判断电感是否损坏?
    答:检查电感的直流电阻和电感值,与规格书对比确认是否在允许范围内。如不在范围内,建议更换新的电感。

    2. 问:在焊接过程中需要注意什么?
    答:确保焊接温度不超过260°C,并控制焊接时间在5秒以内,避免过度加热导致损坏。

    总结和推荐


    综上所述,PM105SB系列屏蔽式表面贴装功率电感是一款高性能的电子元件,非常适合应用于便携通信设备、摄像机和LCD电视等消费电子产品中。其紧凑的设计、良好的可靠性和宽广的应用范围使其在市场上具有很强的竞争优势。如果您正在寻找一个能够在有限空间内提供高效电源管理的电感解决方案,PM105SB系列是一个值得考虑的选择。

PM105SB-271K-RC参数

参数
自谐振频率(SRF) 5MHz
容差 ±10%
直流电阻(DCR) 870mΩ
额定电流 410mA
Q值 30@796kHz
测试频率 100KHz
电感值 270μH
饱和电流(LSAT) -
长*宽*高 9.9mm*9.9mm*4.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PM105SB-271K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM105SB-271K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM105SB-271K-RC PM105SB-271K-RC数据手册

PM105SB-271K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4456 ¥ 3.7049
1000+ $ 0.4201 ¥ 3.4928
2500+ $ 0.4065 ¥ 3.3132
5000+ $ 0.3973 ¥ 3.2536
7500+ $ 0.3911 ¥ 3.2026
10000+ $ 0.3891 ¥ 3.1862
15000+ $ 0.3872 ¥ 3.1707
25000+ $ 0.3872 ¥ 3.1707
库存: 4500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1852.45
直接购买
