4604X-101-473LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47KΩ ±2% ±100ppm/℃ 200mW SIP-4 通孔安装 10.11mm*2.49mm*5.08mm
供应商型号: 652-4604X-1LF-47K
供应商: Mouser
标准整包数: 1

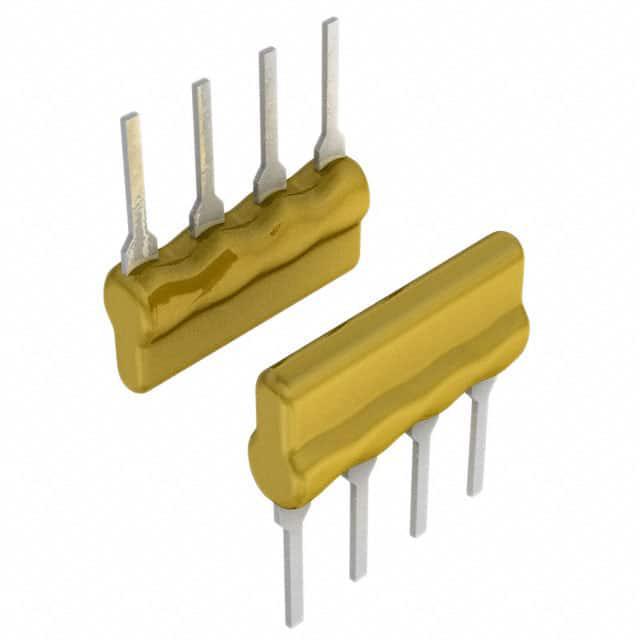

BOURNS 网络阵列电阻 4604X-101-473LF

4604X-101-473LF概述

    4600X 系列厚膜密封 SIP 电阻技术手册

    产品简介


    4600X 系列是一款厚膜密封单列直插式(SIP)电阻产品,符合环保要求(RoHS)。这些电阻具有低轮廓设计,能够与 DIP 兼容,提供了广泛的引脚封装选择,从而增强了设计灵活性。此外,其弹药包装(Ammo-pak)选项也为其增加了便捷性。这些电阻适用于松香助焊剂和溶剂清洗工艺,或者无清洁助焊剂工艺。其标记位于对比背景上,便于永久识别。

    技术参数


    以下是 4600X 系列电阻的主要技术参数:
    - 电阻范围: 10 欧姆至 10 兆欧姆
    - 最大工作电压: 100 V
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆: ±100 ppm/°C
    - 低于 50 欧姆: ±250 ppm/°C
    - 高于 2.2 兆欧姆: ±250 ppm/°C
    - 最大绝缘电阻: 10,000 兆欧姆
    - 耐压强度: 200 VRMS
    - 工作温度范围: -55°C 至 +125°C
    - 引脚配置: 包括 4 到 14 针的多种配置
    - 额定功率: 在 70°C 下为 0.20 瓦特至 1.50 瓦特(具体取决于型号)
    - 电气配置: 包括公共(Bussed)、隔离(Isolated)和双端子(Dual Terminator)配置

    产品特点和优势


    - 环保合规: 符合 RoHS 指令,环保友好。
    - 设计灵活性: 多种引脚封装选项,可满足不同设计需求。
    - 易于识别: 标记位于对比背景上,便于识别。
    - 包装便利: 弹药包装选项,方便管理和存储。
    - 适用性强: 适用于多种助焊剂清洁工艺。

    应用案例和使用建议


    这些电阻广泛应用于各种电路设计中,如 DRAM 应用、双终端电阻网络、R/2R 梯形网络和 SCSI 应用。在使用时,建议参考制造商的应用笔记以获得最佳效果。例如,在高电流环境下使用时,应注意散热问题,确保达到最佳性能。

    兼容性和支持


    - 兼容性: 与各种电子设备兼容,具体兼容性信息参见手册。
    - 技术支持: 厂商提供详尽的技术文档和支持,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 电阻的精度如何?
    - A: 通常情况下,电阻精度为 ±2%,部分型号可以达到 ±1%。具体精度请查看具体型号的数据表。

    - Q: 如何确定电阻的实际功率?
    - A: 参考手册中的“额定功率”表格,根据实际工作温度来确定合适的功率。

    总结和推荐


    4600X 系列电阻凭借其灵活的设计、环保合规性、多样化的配置和广泛应用领域的适用性,在电子元件市场上具有较强的竞争力。尤其适合需要高性能、高可靠性的电路设计。对于追求高效能和环保标准的工程师来说,推荐使用这一系列产品。

4604X-101-473LF参数

参数
电阻值 47KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 10.11mm*2.49mm*5.08mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

4604X-101-473LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4604X-101-473LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4604X-101-473LF 4604X-101-473LF数据手册

4604X-101-473LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2875 ¥ 2.4294
10+ $ 0.1863 ¥ 1.5742
25+ $ 0.1392 ¥ 1.1758
100+ $ 0.1231 ¥ 1.0398
250+ $ 0.107 ¥ 0.9037
500+ $ 0.0913 ¥ 0.7715
1000+ $ 0.0748 ¥ 0.6321
4000+ $ 0.0594 ¥ 0.5019
8000+ $ 0.054 ¥ 0.4563
库存: 1949
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.42
