PM0603-33NJ-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 250MHz 2.3GHz 600mA 35@250MHz 33nH 220mΩ ±5% 0603 贴片安装 1.65mm*1.05mm*1.2mm
供应商型号: N-PM0603-33NJ-RC
供应商: 云汉优选
标准整包数: 3000

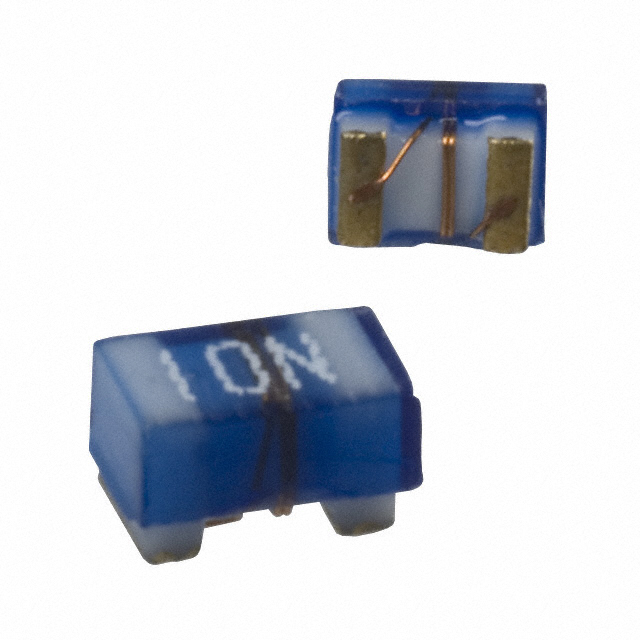

BOURNS 贴片电感 PM0603-33NJ-RC

PM0603-33NJ-RC概述

    # Bourns PM0603 系列高Q值片式电感

    产品简介


    Bourns PM0603系列是高Q值的片式电感器,采用了0603封装尺寸,并提供E12系列的不同规格。这些电感器主要用于移动电话、手机、电视机顶盒、视频录像机、高频集成电路(HIC)、柔性磁盘驱动器(FDD)等领域。由于其卓越的性能和可靠性,PM0603系列特别适用于要求高稳定性的高频电路设计。

    技术参数


    基本信息
    - 封装:0603
    - 系列:E12
    - 高Q值:最高可达35
    - 工作温度范围:-40°C 至 +125°C
    电气规格
    | Bourns型号 | 电感值(nH) | 公差 | 最小Q值 | 自谐振频率(MHz) | 额定电流(mA) | 直流电阻(Ω) |
    ||
    | PM0603-2N2-RC | 2.2 | ±15% | 16 | 250 | 250 | 0.08 |
    | PM0603-3N9-RC | 3.9 | ±10% | 16 | 250 | 250 | 0.08 |
    | PM0603-4N7-RC | 4.7 | ±10% | 16 | 250 | 250 | 0.10 |
    | PM0603-6N8J-RC | 6.8 | ±5% | 25 | 250 | 250 | 0.11 |
    | PM0603-8N2J-RC | 8.2 | ±5% | 30 | 250 | 250 | 0.11 |
    | ... | ... | ... | ... | ... | ... | ... |
    物料规格
    - 磁芯材料:氧化铝
    - 线材:镀铜线
    - 端子:Mo/Mn + Ni + Au
    - 包封材料:环氧树脂

    产品特点和优势


    1. 高Q值:最高可达35,适用于高频应用。
    2. 宽温范围:能在-40°C至+125°C的极端环境下稳定工作。
    3. 低直流电阻:确保最小的功率损耗。
    4. 高温焊锡耐受性:能承受260°C下的焊接热,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 移动电话:提供稳定的滤波和匹配能力,提高信号质量。
    - 电视机顶盒(CTV):用于高带宽数据传输的滤波和阻抗匹配。
    - 柔性磁盘驱动器(FDD):增强读写头的电磁性能。
    使用建议
    1. 电路布局:合理安排PCB布局,减少寄生效应,提升电感性能。
    2. 热管理:在高功率应用中需考虑良好的散热措施,避免因过热导致的性能下降。
    3. 选择合适型号:根据具体应用场景选择合适的电感型号,以达到最佳性能。

    兼容性和支持


    PM0603系列电感器具有良好的兼容性,可与其他标准组件配合使用。Bourns公司为客户提供全面的技术支持和售后服务,包括详细的技术文档和应用指南,确保客户能够充分利用该产品。

    常见问题与解决方案


    1. 温度范围问题
    - 问题:温度过高导致电感失效。
    - 解决方案:检查电路板设计是否满足规定的温度范围,如有必要增加散热装置。
    2. 电流额定值问题
    - 问题:电流超过额定值导致电感损坏。
    - 解决方案:重新评估负载情况,确保实际电流不超过额定值。
    3. 电感值不稳定
    - 问题:电感值随时间或温度变化而变化。
    - 解决方案:使用高精度的电感测试仪定期检测,确保电感值保持在规定范围内。

    总结和推荐


    Bourns PM0603系列电感器凭借其高Q值、宽温范围和优异的电气性能,在高频电路设计中表现出色。它们不仅能满足各类消费电子产品的需求,还能应对严苛的工作环境。强烈推荐在高频通信、计算机、消费电子等领域中采用该系列产品。

PM0603-33NJ-RC参数

参数
电感值 33nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.3GHz
容差 ±5%
直流电阻(DCR) 220mΩ
额定电流 600mA
Q值 35@250MHz
测试频率 250MHz
长*宽*高 1.65mm*1.05mm*1.2mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PM0603-33NJ-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM0603-33NJ-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM0603-33NJ-RC PM0603-33NJ-RC数据手册

PM0603-33NJ-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0859 ¥ 0.7298
库存: 5800
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2189.4
