CC453232-3R3KL

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 7.96MHz 45MHz 750mA 10@7.96MHz 3.3μH 220mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 652-CC453232-3R3KL
供应商: Mouser
标准整包数: 1

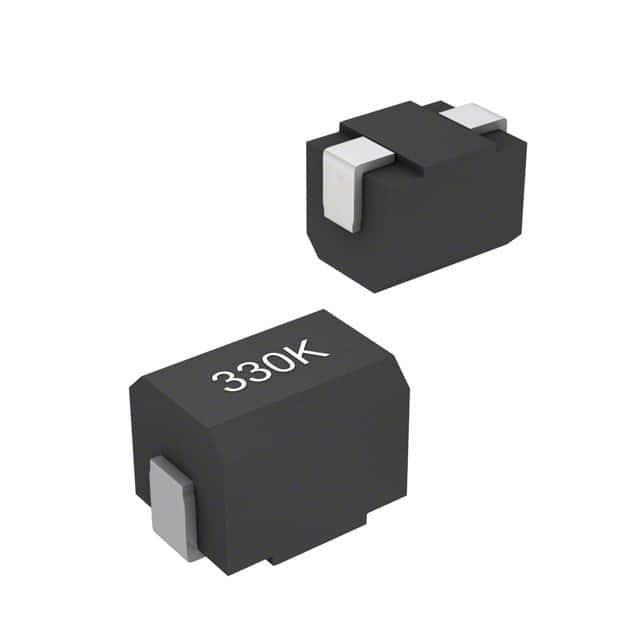

BOURNS 贴片电感 CC453232-3R3KL

CC453232-3R3KL概述

    文章标题:CC453232 系列线绕片式电感器的技术手册解析

    1. 产品简介


    CC453232 系列线绕片式电感器是 Bourns 公司推出的一款高性能电子元件,专为多种电子设备设计。它采用 1812 封装尺寸,具备高电流承载能力,电感值范围从 1 µH 到 680 µH,可满足不同电路需求。此产品符合 RoHS 规范,广泛应用于移动电话、电视、录像机、硬盘驱动器(HIC)及更多领域。

    2. 技术参数


    以下是 CC453232 系列的主要技术规格:
    | 参数名称 | 规格 |

    | 封装尺寸 | 1812 |
    | 温度上升 | ≤ 20°C(额定电流下) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 存储温度范围 | -40°C 至 +125°C |
    | 焊接耐热性 | 260°C,10 秒 |
    | 核心材料 | 铁氧体 |
    | 终端电极 | 镍镀锡 |
    | 包装数量 | 每卷 500 个 |
    此外,该系列产品还提供了详细的电气参数,包括以下部分:
    - 电感值(µH):1.0 至 680
    - 品质因数(Q 值):最小值为 2.52(测试频率 10 MHz)
    - 自谐振频率(SRF):最低可达 10 MHz
    - 直流电阻(DCR):最大值 2.6 Ω
    - 额定电流(Idc):最高达 650 mA

    3. 产品特点和优势


    CC453232 系列电感器具有以下显著特点和优势:
    - 高电流承载能力:适用于需要处理大电流的应用场景。
    - 宽范围电感选择:电感值覆盖从低到高的广泛应用需求。
    - 优异的温升性能:即使在额定电流条件下,温升也仅为 20°C。
    - 可靠的焊接性能:符合 RoHS 规范,确保环保合规性。
    - 广泛的适用性:可在 -40°C 至 +125°C 的极端温度范围内正常工作。
    这些特点使该系列产品在市场上具有强大的竞争力,特别适合移动通信、消费电子和工业控制等领域。

    4. 应用案例和使用建议


    CC453232 系列电感器已成功应用于以下场景:
    - 移动电话和智能手机:用于滤波、抗干扰等功能。
    - 电视和录像机:提供稳定的电流路径以增强图像质量。
    - 硬盘驱动器(HDD):优化存储系统中信号传输效率。
    使用建议:
    - 在设计时需考虑电感值的选择,根据具体电路需求选择最合适的型号。
    - 注意安装位置,避免高温区域以保持良好的散热效果。
    - 结合实际电路条件验证电感性能,确保达到最佳效果。

    5. 兼容性和支持


    CC453232 系列电感器可与其他主流芯片和模块兼容,尤其适合与高频电路配合使用。Bourns 提供完善的技术支持,包括样品供应、技术咨询及售后保障服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    - 问题 1:电感值不稳定
    解决方法:检查焊接工艺是否规范,确保终端电极牢固连接。
    - 问题 2:温度过高导致性能下降
    解决方法:优化电路布局,增加散热装置以降低温升。
    - 问题 3:噪声干扰较大
    解决方法:结合其他滤波元件使用,提高整体抗干扰能力。

    7. 总结和推荐


    总结:CC453232 系列电感器凭借其卓越的性能、广泛的适用性和可靠的兼容性,在市场上表现优异。无论是对移动设备还是工业控制系统,其都展现了高度的专业性和实用性。
    推荐:强烈推荐此系列产品用于需要高可靠性与高性能的电子设计项目。尽管价格可能略高于普通电感器,但其长期稳定性和技术支持使其成为最佳选择之一。

    免责声明:本文所提及的所有信息均来源于官方技术手册,最终产品规格和功能应以制造商提供的最新资料为准。

CC453232-3R3KL参数

参数
自谐振频率(SRF) 45MHz
容差 ±10%
直流电阻(DCR) 220mΩ
额定电流 750mA
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 3.3μH
饱和电流(LSAT) -
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CC453232-3R3KL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CC453232-3R3KL数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS CC453232-3R3KL CC453232-3R3KL数据手册

CC453232-3R3KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
