ZV25K0805121NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 39V 120A 1 35.1V 429V 31V 25V 200mJ 260pF@1kHz 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: UA-ZV25K0805121NIR1
供应商: 海外现货
标准整包数: 3500

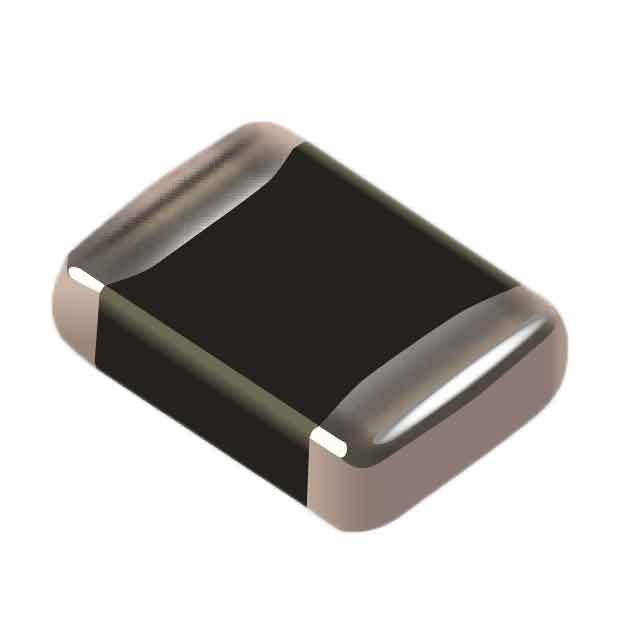

BOURNS 压敏电阻 ZV25K0805121NIR1

ZV25K0805121NIR1概述

    ZV SMD Series - Low Voltage Varistors

    1. 产品简介


    产品类型:低电压多层压敏电阻(Varistor)
    主要功能:保护敏感电子设备免受低压区域内的高压浪涌影响。
    应用领域:适用于电路板级别的瞬态电压抑制,如电感开关的抑制、静电放电(ESD)保护、电磁兼容性(EMC)的提升等。

    2. 技术参数


    型号与尺寸:提供六种不同型号,包括0603、0805、1206、1210、1812、2220。
    额定电压范围:直流电压范围为3 V到170 V。
    电流及能量处理能力:电流从30 A到1200 A,最大脉冲能量从0.1 J到12.2 J。
    响应时间:小于2纳秒。
    工作温度范围:-55°C至+125°C。
    其他规格:具有良好的热稳定性和较低的电压钳位特性。

    3. 产品特点和优势


    - 紧凑型设计:多种封装尺寸,满足不同应用场景需求。
    - 高效能:能够在短时间内吸收大量瞬态能量。
    - 高可靠性:具有优异的耐久性,能在宽泛的温度范围内保持稳定性能。
    - 低敏感度:对轻微激活的助焊剂具有低敏感度,便于生产和焊接。
    - 符合环保标准:通过RoHS认证,符合国际环保标准。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于通信设备、消费电子、工业自动化等领域,确保敏感电子设备在高压浪涌下的安全运行。
    - 使用建议:
    - 在实际应用中,应根据具体应用环境选择合适的电压等级和封装尺寸。
    - 在焊接过程中,建议采用厂家推荐的焊接参数以保证焊接质量和长期稳定性。

    5. 兼容性和支持


    - 兼容性:该系列产品与各种标准电路板设计兼容,可方便地集成到现有系统中。
    - 支持:Bourns公司提供了详尽的技术文档和应用指南,确保用户能够正确安装和使用产品。同时,公司还提供技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: 产品能否承受极端环境温度?
    - A: 能够在-55°C至+125°C的温度范围内正常工作。

    - Q: 产品对外部磁场是否有影响?
    - A: 产品具有良好的电磁屏蔽性能,对外部磁场影响较小。
    - Q: 如何判断产品是否损坏?
    - A: 产品损坏后,可能无法正常发挥保护作用。可通过测量其响应时间和电压参数来判断。

    7. 总结和推荐


    综上所述,ZV SMD Series低电压压敏电阻是一款高性能、高可靠性的保护元件。其紧凑的设计、卓越的电气性能和广泛的适用性使其成为电子设备防护的理想选择。建议在需要高压浪涌保护的应用场合中使用此产品。

ZV25K0805121NIR1参数

参数
压敏电压 39V
能量 200mJ
最大压敏电压 429V
浪涌电流 120A
最大交流电压 25V
最大直流电压 31V
最小压敏电压 35.1V
不同频率时的电容 260pF@1kHz
电路数 1
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV25K0805121NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV25K0805121NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV25K0805121NIR1 ZV25K0805121NIR1数据手册

ZV25K0805121NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.0799 ¥ 0.6694
7000+ $ 0.0774 ¥ 0.6484
库存: 91000
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 2342.9
