4606X-101-470LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 47Ω ±250ppm/℃ 200mW SIP-6 通孔安装 15.19mm*2.49mm*5.08mm
供应商型号: 652-4606X-1LF-47
供应商: Mouser
标准整包数: 1

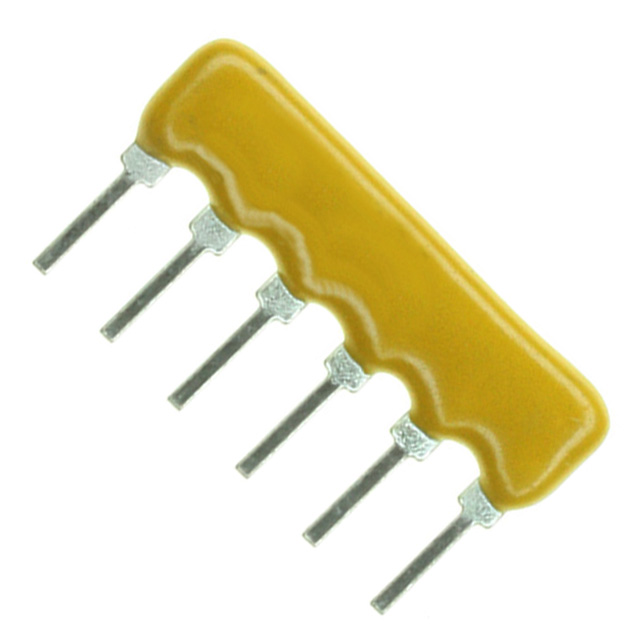

BOURNS 网络阵列电阻 4606X-101-470LF

4606X-101-470LF概述

    4600X 系列厚膜密封SIP电阻器技术手册

    产品简介


    4600X系列厚膜密封SIP电阻器是一种适用于多种应用场合的高性能电子元器件。这些电阻器采用紧凑型设计,具备低轮廓、高可靠性等特点,广泛应用于计算机内存(DRAM)、双终端电阻网络、R/2R梯形网络及SCSI接口等领域。其独特的结构使其能够轻松替换传统的DIP封装,提供设计灵活性和广泛的引脚配置选项,确保在多种设备中高效集成。

    技术参数


    - 阻值范围:10欧姆至10兆欧姆
    - 最大操作电压:100伏特
    - 温度系数:
    - 50欧姆至2.2兆欧姆:±100 ppm/°C
    - 50欧姆以下:±250 ppm/°C
    - 2.2兆欧姆以上:±250 ppm/°C
    - TCR跟踪性:最大50 ppm/°C,等值电阻
    - 绝缘电阻:最低10,000兆欧姆
    - 击穿电压:200 VRMS
    - 工作温度范围:-55°C 至 +125°C
    - 封装尺寸与功率额定值:
    - 4604X:0.50瓦特 @ 70°C
    - 4605X:0.63瓦特 @ 70°C
    - 4606X:0.75瓦特 @ 70°C
    - 4607X:0.88瓦特 @ 70°C
    - 4608X:1.00瓦特 @ 70°C
    - 4609X:1.13瓦特 @ 70°C
    - 4610X:1.25瓦特 @ 70°C
    - 4611X:1.38瓦特 @ 70°C
    - 4612X:1.50瓦特 @ 70°C
    - 4613X:1.63瓦特 @ 70°C
    - 4614X:1.75瓦特 @ 70°C

    产品特点和优势


    1. 低轮廓设计:兼容DIP封装,提升设计灵活性。
    2. 广泛的引脚配置:支持不同数量的引脚,增强设计选择。
    3. Ammo-Pak包装:提供便捷的存储和运输解决方案。
    4. 标记清晰:对比背景上的标记保证永久识别。
    5. 环境适应性:在各种极端环境下表现优异,符合RoHS标准。
    6. 优越的电气特性:出色的阻值精度、高绝缘能力和可靠的温度系数。
    7. 广泛的应用范围:支持多种电路配置和应用场景。

    应用案例和使用建议


    这些电阻器广泛应用于计算机内存、双终端电阻网络、R/2R梯形网络及SCSI接口等领域。对于需要高精度阻值、稳定性的场合尤为适用。建议在组装过程中使用符合RoHS标准的助焊剂,并确保良好的散热环境以保持性能稳定。在选择电阻器时,需根据具体应用需求选择合适的阻值范围和封装尺寸。

    兼容性和支持


    4600X系列电阻器与其他电子元器件具有良好的兼容性。制造商提供全面的技术支持和服务,包括应用指南和详细的参数规格。用户可以访问官网获取最新的技术支持文档和工具,以确保产品的最佳性能。

    常见问题与解决方案


    1. 问题:如何验证产品的性能?
    - 解决方案:请在实际应用环境中进行测试,确保其满足特定需求。详细测试步骤可参考产品手册。
    2. 问题:如何处理高温下的性能变化?
    - 解决方案:查阅温度特性曲线,了解不同温度下的性能变化情况。确保在使用中避免过热环境。
    3. 问题:如何正确选择阻值?
    - 解决方案:根据应用需求和手册中提供的阻值表进行选择。例如,如果需要阻值为220欧姆,则可以选择型号代码为“220”的产品。

    总结和推荐


    综上所述,4600X系列厚膜密封SIP电阻器是一款多功能、高性能的电子元器件,特别适合需要高精度、稳定性和良好环境适应性的应用场景。它具备广泛的应用范围、出色的电气特性以及优良的设计灵活性。强烈推荐在需要高性能电阻器的项目中使用此产品。对于复杂和高要求的应用场景,建议与制造商紧密合作,以获得最佳的产品选择和使用效果。

4606X-101-470LF参数

参数
电阻值 47Ω
电阻个数 -
精度 -
温度系数 ±250ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 15.19mm*2.49mm*5.08mm
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

4606X-101-470LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4606X-101-470LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4606X-101-470LF 4606X-101-470LF数据手册

4606X-101-470LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
10+ $ 0.2392 ¥ 2.0212
25+ $ 0.1794 ¥ 1.5159
100+ $ 0.1334 ¥ 1.1272
250+ $ 0.1155 ¥ 0.976
500+ $ 0.099 ¥ 0.8366
1000+ $ 0.0693 ¥ 0.5856
4000+ $ 0.067 ¥ 0.5658
库存: 279
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.2
