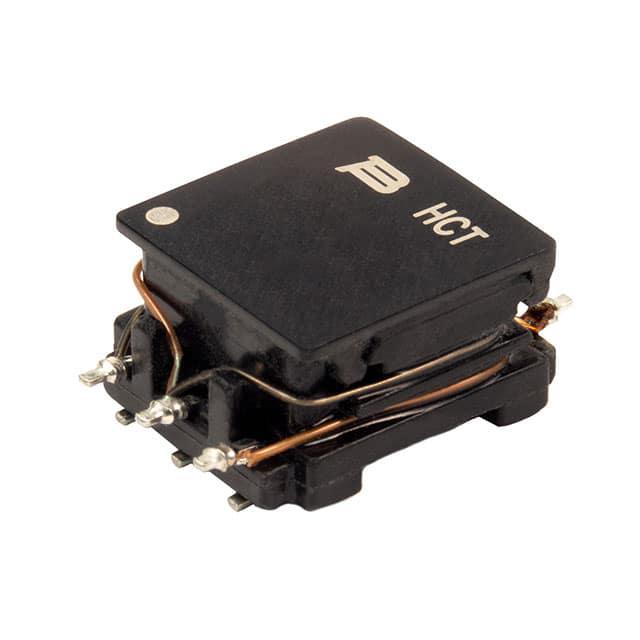

HCTSM81017CAL-E1

产品分类: 电源变压器
厂牌: BOURNS
产品描述: Dual 800V Dual 贴片安装 15.2mm*10.8mm*6.5mm
供应商型号: HCTSM81017CAL-E1
供应商: 云汉优选
标准整包数: 10
BOURNS 电源变压器 HCTSM81017CAL-E1

HCTSM81017CAL-E1概述

    # 高品质高隔离距离变压器HCT系列技术手册

    产品简介


    HCT系列高隔离距离变压器是专为电源隔离设计的电子元器件。这些变压器采用环形磁芯,具有高耦合系数和低辐射的特点。它们主要用于需要高电压隔离的应用场合,例如使用TI SN6501和SN6505B的隔离电源。该系列产品符合多项国际标准(IEC 60950-1, IEC 62368-1和IEC 60664-1),并通过了AEC-Q200和RoHS认证。

    技术参数


    以下是HCT系列变压器的技术参数:
    - 主绕组电感(100 kHz时): 最小值为250 μH
    - 漏电感(100 kHz, 0.1 V时): 最大值为1.8 μH
    - 匝数比: 1:1至8:9
    - 主绕组直流电阻最大值: 0.30Ω至0.50Ω
    - 次绕组直流电阻最大值: 0.15Ω至0.85Ω
    - 额定电流: 350 mA(交流)
    - 绝缘耐压: 初级/次级之间4.2 kVAC,持续1分钟
    - 工作温度范围: -40°C至+125°C
    - 存储温度范围: -40°C至+125°C
    - 初级到次级的爬电距离: 8 mm最小
    - 绝缘等级: 强化绝缘,适用于800 Vac的工作电压
    - 湿度敏感度级别: 1级

    产品特点和优势


    1. 环形磁芯: 高耦合系数和低辐射,提升性能稳定性。
    2. 多重安全认证: IEC 60950-1, IEC 62368-1 和 IEC 60664-1 认证,确保安全可靠。
    3. 强化绝缘: 支持高达800 Vac的工作电压,适用于高压隔离需求。
    4. AEC-Q200 和 RoHS 认证: 满足汽车行业和环保要求。
    5. 广泛的应用兼容性: 可应用于多种隔离电源设计,如TI SN6501和SN6505B。

    应用案例和使用建议


    HCT系列变压器被广泛用于隔离电源,尤其适合在高压环境下工作的设备。以下是一个典型应用场景:
    ```plaintext
    VCC -> D1 -> VIN -> SN6501-Q1 -> GND

    |-> T1 -> MBR0520L -> TP1 -> VOUT
    ```
    在实际使用中,我们建议:
    - 在电源设计中,选择适当的匝数比以匹配所需输出电压。
    - 确保正确的电路布局和散热措施,避免过热。
    - 测试实际应用中的性能,确保满足特定需求。

    兼容性和支持


    HCT系列变压器与市面上常见的隔离电源芯片(如TI SN6501和SN6505B)具有良好的兼容性。厂商提供了详细的封装和焊接规范,帮助用户进行可靠的安装和生产。

    常见问题与解决方案


    1. 问题: 初级绕组和次级绕组的耦合系数低。
    - 解决方案: 确认正确的匝数比,检查装配质量。
    2. 问题: 温度过高导致性能下降。
    - 解决方案: 使用有效的散热措施,如散热片或风扇。
    3. 问题: 绝缘失效。
    - 解决方案: 确认接线正确,避免机械损伤。

    总结和推荐


    HCT系列高隔离距离变压器以其卓越的性能和安全性,在隔离电源领域表现出色。通过严格的行业认证,它能够在苛刻的环境下保持稳定运行。如果你正在寻找一个高品质的电源隔离解决方案,我们强烈推荐HCT系列变压器。

HCTSM81017CAL-E1参数

参数
输出电压 -
初级电压 800V
次级电流 -
次级电压 -
初级绕组 Dual
次级绕组 Dual
中心抽头 -
额定功率 -
长*宽*高 15.2mm*10.8mm*6.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
