4611X-101-103LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 10KΩ ±2% ±100ppm/℃ 200mW SIP-11 通孔安装 27.89mm*2.49mm*5.08mm
供应商型号: N-4611X-101-103LF
供应商: 云汉优选
标准整包数: 1

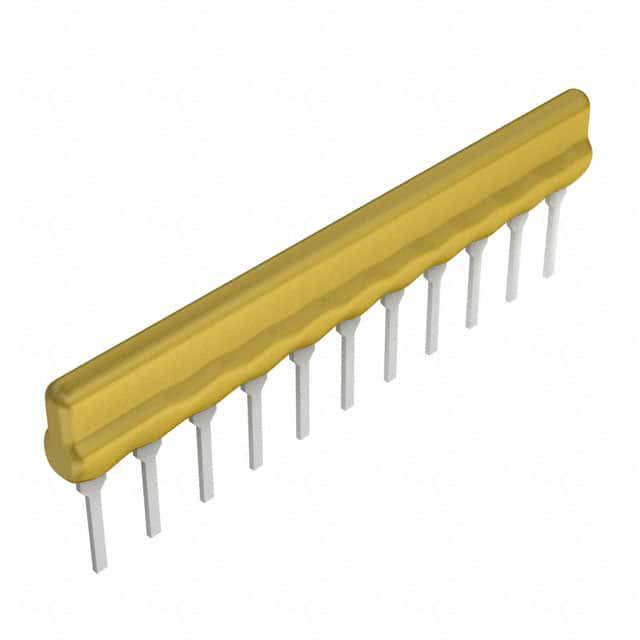

BOURNS 网络阵列电阻 4611X-101-103LF

4611X-101-103LF概述

    # 4600X系列厚膜密封单列直插式电阻器

    产品简介


    4600X系列厚膜密封单列直插式(SIP)电阻器是一系列用于电路设计的高性能电子元件。这些电阻器具有低轮廓设计,适用于多种封装,极大地增强了设计灵活性。它们主要用于DRAM应用、SCSI接口和各种数字电路中,能够承受多种恶劣的工作环境。

    技术参数


    - 电阻范围: 10 欧姆至 10 兆欧姆
    - 最大工作电压: 100 伏特
    - 温度系数:
    - 50 欧姆至 2.2 兆欧姆: ±100 ppm/℃
    - 低于 50 欧姆: ±250 ppm/℃
    - 高于 2.2 兆欧姆: ±250 ppm/℃
    - TCR跟踪精度: 最大50 ppm/℃,相等值
    - 绝缘电阻: ≥10,000 兆欧姆
    - 耐电压能力: 200 VRMS
    - 工作温度: -55°C 至 +125°C
    - 短时过载误差: ≤±0.25%
    - 负载寿命误差: ≤±1.00%
    - 防潮能力: ≤±0.50%
    - 抗焊热能力: ≤±0.50%
    - 端子强度: ≤±0.25%
    - 热冲击强度: ≤±0.25%

    产品特点和优势


    - 环保合规: 符合RoHS标准,不含铅和有害物质。
    - 低轮廓设计: 与DIP封装兼容,节省空间。
    - 多种引脚封装: 提供多种引脚配置,增强设计灵活性。
    - 包装选择: 提供标准包装及Ammo-pak包装,便于自动化生产。
    - 适用清洁过程: 适用于含松香焊剂或无焊剂清洗工艺。
    - 标记清晰: 对比背景清晰标记,方便识别和追踪。

    应用案例和使用建议


    应用案例
    - DRAM内存模块: 在动态随机存储器中用于稳定电压。
    - SCSI接口: 提供准确的电阻值,保证信号传输的可靠性。
    - 数字电路: 在复杂数字电路中作为分压器、限流器使用。
    使用建议
    - 选择合适的引脚封装以匹配电路板设计。
    - 注意不同的工作环境对温度系数的影响,选择符合要求的型号。
    - 在进行大批量生产时,可以考虑使用Ammo-pak包装以提高生产效率。

    兼容性和支持


    - 兼容性: 与常见的电路板制造标准兼容,易于集成。
    - 支持和维护: Bourns公司提供详尽的技术支持文档和应用指南,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查焊接质量,确保使用正确的焊接工艺。 |
    | 端子腐蚀 | 采用适当的清洁方法,并选择具有良好防腐蚀特性的引脚材料。 |
    | 耐电压不足 | 更换高耐电压型号的产品,或者优化电路设计以减少工作电压。 |

    总结和推荐


    综上所述,4600X系列厚膜密封单列直插式电阻器凭借其出色的环保合规性、灵活的设计选项和广泛的适用性,在电子电路设计中具有显著的优势。对于需要高可靠性和环境友好型电阻器的应用场合,这款产品是理想的选择。强烈推荐给需要高性能电阻器的设计工程师和技术采购人员。

4611X-101-103LF参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 27.89mm*2.49mm*5.08mm
通用封装 SIP-11
安装方式 通孔安装
零件状态 在售
包装方式 散装

4611X-101-103LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4611X-101-103LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4611X-101-103LF 4611X-101-103LF数据手册

4611X-101-103LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
