首页  >  产品百科  >  ZV35K2220102NIR1HT

ZV35K2220102NIR1HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 56V 1KA 1 50.4V 616V 45V 35V 7.6J 3nF@1kHz 2220 贴片安装
供应商型号: 3364767RL
供应商: element14
标准整包数: 1

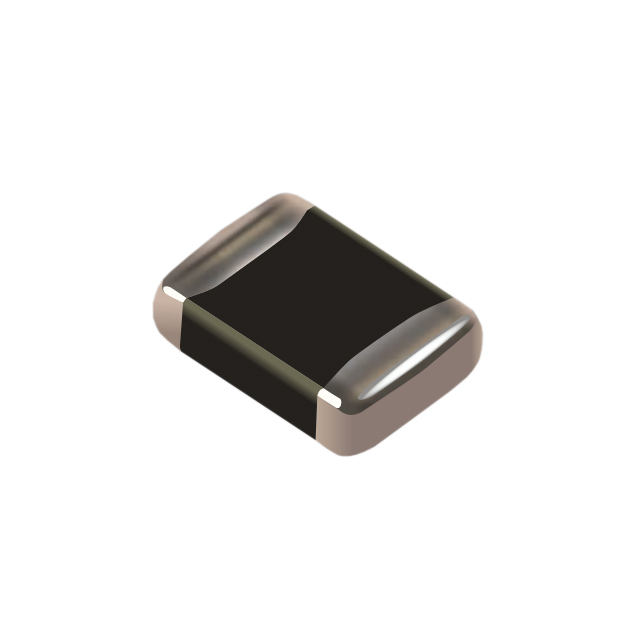

BOURNS 压敏电阻 ZV35K2220102NIR1HT

ZV35K2220102NIR1HT概述

    # ZVHT SMD 系列 - 低电压高温度变阻器

    产品简介


    基本介绍
    ZVHT SMD 系列变阻器是专为保护敏感电子设备免受低电压区域内高电压浪涌损害而设计的多层式变阻器。其优异的瞬态能量吸收能力得益于改进的能量体积分布和功率耗散。此系列产品覆盖广泛的直流工作电压范围,从3V到170V不等。
    此外,ZVHT系列具备独立抑制特性,能在宽广的工作温度范围内(-55°C至+150°C)提供稳定保护。这些变阻器通常用于电路板级别的集成电路和其他组件的瞬态电压防护。

    技术参数


    以下是该系列变阻器的关键技术规格:
    | 参数 | 描述 |

    | 工作温度范围 | -55°C 至 +150°C |
    | 响应时间 | < 2 ns |
    | 峰值脉冲电流 | 30~1200 A @ 8/20 µs 波形 |
    | 最大单脉冲能量 | 0.1~12.2 J @ 10/1000 µs 波形 |
    | 电压范围 | 3V 至 170V |
    | 额定工作电压(Vrms) | 2V 至 130V |
    | 电容容量 | 0.003~0.020 pF |
    | 绝缘电阻 | ≥ 1 GΩ |
    型号如ZV2M、ZV4M、ZV6M等提供了多种尺寸选择(0603、0805、1206等),以满足不同的应用需求。

    产品特点和优势


    特点
    1. 尺寸多样:六种标准封装尺寸(0603、0805、1206、1210、1812、2220)。
    2. 高能效吸收:快速响应和高浪涌耐受能力。
    3. 高温适应性:能够在高达150°C的环境下长期运行。
    4. 环保合规:符合RoHS标准。
    优势
    - 替代传统表面贴装TVS二极管,更高效、更紧凑。
    - 广泛适用于电磁兼容性要求高的场合。
    - 在严苛环境中保持稳定性能。

    应用案例和使用建议


    应用案例
    - 电路板级保护:用于抑制因开关操作引起的瞬态电压尖峰。
    - 静电放电保护:符合IEC 1000-4-2、MIL-STD 883C Method 3015.7标准。
    - 工业和消费电子设备:适合各种需要瞬态电压保护的场景。
    使用建议
    - 针对不同电路配置,优先选用适合尺寸和额定值的产品。
    - 在高温环境中需确保良好的散热设计。
    - 安装时需注意焊接温度不超过260°C,避免热冲击影响性能。

    兼容性和支持


    兼容性
    ZVHT系列广泛兼容各类主流印刷电路板设计工具,可直接用于现有布局中替换更大尺寸的传统TVS二极管。
    厂商支持
    Bourns公司提供全面的技术文档、样品申请服务及全球技术支持网络,助力客户快速实现产品落地。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后变阻器失效 | 检查焊接温度是否超标,重新焊接。|
    | 抗浪涌性能下降 | 确保匹配合适的型号并正确连接。 |
    | 变阻器过热损坏 | 改进散热设计或降低环境温度。 |

    总结和推荐


    综合评估
    ZVHT SMD系列变阻器以其卓越的性能、广泛的适用性和可靠的环境适应能力,在电子元器件市场上具有显著的竞争优势。无论是工业控制、汽车电子还是消费电子产品,该系列均表现出色。
    推荐意见
    强烈推荐ZVHT系列用于需要高可靠性瞬态保护的应用场景。用户可根据具体需求选择最合适的型号,同时结合厂商提供的技术支持文档进行合理设计和测试验证。

    注:文中提到的所有技术参数和功能描述可能随版本更新而变化,请始终参考最新版的产品手册或官方网站以获取最新信息。

ZV35K2220102NIR1HT参数

参数
压敏电压 56V
最大压敏电压 616V
最大交流电压 35V
最小压敏电压 50.4V
最大直流电压 45V
电路数 1
浪涌电流 1KA
不同频率时的电容 3nF@1kHz
能量 7.6J
通用封装 2220
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZV35K2220102NIR1HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV35K2220102NIR1HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV35K2220102NIR1HT ZV35K2220102NIR1HT数据手册

ZV35K2220102NIR1HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.2114
50+ ¥ 6.0792
100+ ¥ 4.92
250+ ¥ 4.67
500+ ¥ 4.42
1000+ ¥ 3.69
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.21
