4816P-2-203LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 20KΩ ±2% ±100ppm/℃ 80mW SOIC-16 贴片安装 11.18mm*5.59mm*2.4mm
供应商型号: 4816P-2-203LFTR-ND
供应商: Digi-Key
标准整包数: 2000

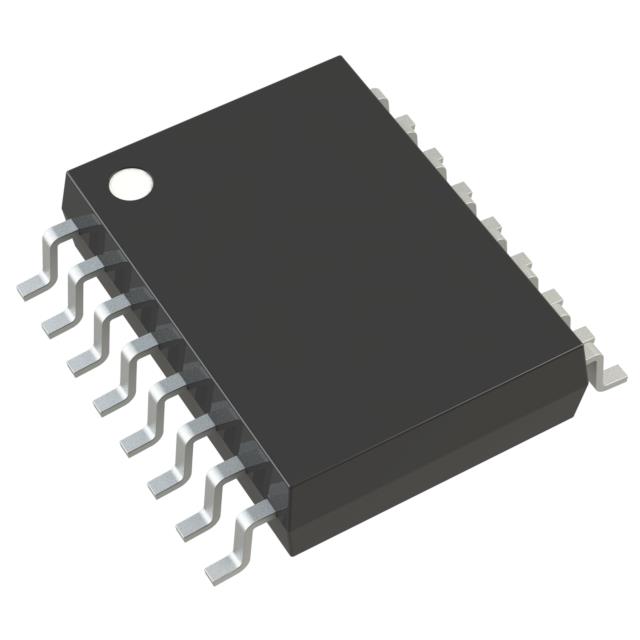

BOURNS 网络阵列电阻 4816P-2-203LF

4816P-2-203LF概述


    产品简介


    本产品是Bourns公司的4800P系列厚膜表面贴装中型电阻器。这些电阻器具有多种电路配置选项,包括隔离式、总线式和双终止式,适用于广泛的电子设备中。产品的主要功能是在电子电路中提供精确的电阻值,并通过其高可靠性和稳定性确保长期稳定的性能。主要应用领域包括DRAM存储系统、SCSI接口、以及各种模拟和数字电路中需要高精度电阻的应用场合。

    技术参数


    - 电阻范围: 10 欧姆到 2.2 兆欧姆
    - 最大工作电压: 50 V
    - 温度系数:
    - 50 欧姆及以上: ±100 ppm/°C
    - 50 欧姆以下: ±250 ppm/°C
    - 耐温范围: -55°C 到 +125°C
    - 绝缘电阻: 最小 10,000 兆欧姆
    - 耐压能力: 200 VRMS
    - 功率等级:
    - 单个电阻器在70°C时: 0.160 瓦特(对于单路配置)
    - 单个电阻器在70°C时: 0.080 瓦特(对于双路和三路配置)

    产品特点和优势


    该系列产品采用了厚膜技术,提供了极高的稳定性和可靠性。它的主要优势包括:
    - RoHS合规设计
    - 标准EIA封装,适合自动贴装设备
    - 可选的定制电路,以满足特殊需求
    - 改进后的容差:±0.5%
    - 多种电路配置选择,适应不同的应用需求

    应用案例和使用建议


    应用案例
    - DRAM应用: 在DRAM存储系统中,这种电阻器可以确保内存单元之间良好的电气隔离和稳定性。
    - SCSI应用: 用于SCSI接口,确保信号传输的准确性和一致性。
    - R/2R梯形网络: 在模拟电路中,这种电阻器可用于构建高精度的R/2R梯形网络,用于数模转换器中。
    使用建议
    - 负载条件: 在使用过程中,需要注意不要超过额定的最大工作电压和电流,以避免过热导致损坏。
    - 温度控制: 尽量将工作环境温度保持在-55°C到+125°C范围内,避免超出额定温度范围导致性能下降。
    - 焊接工艺: 确保焊接过程中的温度控制在合理范围内,避免对电阻器造成损害。

    兼容性和支持


    该产品采用标准EIA封装,可以与大多数自动贴装设备兼容。Bourns公司提供了丰富的技术支持文档,包括安装指南、应用笔记等,帮助用户更好地理解和使用该产品。此外,用户还可以联系Bourns公司的客服部门获取更进一步的支持。

    常见问题与解决方案


    - 问题1: 阻值不准确
    - 解决方法: 检查焊接质量,确认焊点无虚焊现象。如果阻值仍不准确,请联系Bourns的技术支持团队。

    - 问题2: 温度漂移过大
    - 解决方法: 确认工作环境温度在额定范围内,如果温度过高或过低,请调整工作环境。必要时可以考虑使用更宽温度范围的产品型号。

    总结和推荐


    综上所述,Bourns的4800P系列厚膜表面贴装中型电阻器是一款高度可靠的电子元件,适用于多种应用场合。其优良的性能参数、广泛的工作温度范围以及多样的电路配置选择使其在市场上具有很强的竞争力。推荐给那些对电阻器要求较高的工程师和设计师,特别是在高精度和高稳定性要求的电子设计中。
    如果您正在寻找一款能够在各种复杂环境中稳定工作的电阻器,那么Bourns的4800P系列将是您的理想选择。

4816P-2-203LF参数

参数
电阻值 20KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 80mW
长*宽*高 11.18mm*5.59mm*2.4mm
通用封装 SOIC-16
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

4816P-2-203LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4816P-2-203LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4816P-2-203LF 4816P-2-203LF数据手册

4816P-2-203LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
