4614X-104-331/471L

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 330Ω,470Ω ±2% ±100ppm/℃ 200mW SIP-14 通孔安装 35.51mm*2.49mm*5.08mm
供应商型号: 652-4614X104331/471L
供应商: Mouser
标准整包数: 1

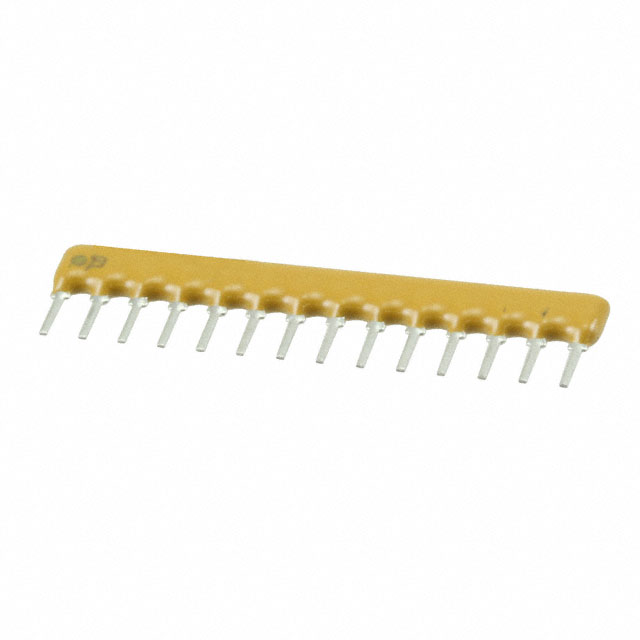

BOURNS 网络阵列电阻 4614X-104-331/471L

4614X-104-331/471L概述


    产品简介


    4600X系列是一款符合RoHS标准的厚膜密封单列直插式(SIP)电阻。这些电阻适用于各种设计,能够提供灵活的安装选项和高可靠性。它们广泛应用于DRAM、SCSI接口和其他需要高精度电阻的应用场合。

    技术参数


    | 参数 | 规格 |

    | 阻值范围 | 10欧姆至10兆欧姆 |
    | 最大工作电压 | 100伏特 |
    | 温度系数 | 50Ω至2.2兆欧姆:±100 ppm/°C
    50Ω以下:±250 ppm/°C
    2.2兆欧姆以上:±250 ppm/°C |
    | 精度 | 见具体电路 |
    | 绝缘电阻 | ≥10,000兆欧姆 |
    | 击穿电压 | 200 VRMS |
    | 工作温度 | -55°C至+125°C |

    产品特点和优势


    - 低剖面设计:与DIP兼容,增强设计灵活性。
    - 多样化引脚封装:提供了多种引脚配置,便于不同应用场景的选择。
    - 罗氏兼容:适用于松香焊剂和溶剂清洗工艺,或是无清洁焊剂工艺。
    - 标记明显:在对比背景上的标记便于永久识别。
    - 高可靠性和耐热性:能够承受焊接热和热冲击,具有良好的绝缘性能。

    应用案例和使用建议


    应用案例:
    4600X系列电阻广泛用于DRAM、SCSI接口等领域,这些应用场景要求高精度和高可靠性。例如,在DRAM模块中,4600X系列电阻可以用于信号传输路径中的电阻网络,确保信号的稳定传输。
    使用建议:
    - 在选择电阻时,要根据具体应用场景的阻值需求选择合适的型号。
    - 考虑到电阻的温度系数,应确保在工作温度范围内电阻值的稳定性。
    - 对于高温环境,建议选用具有更高温度系数的型号,以保证长期可靠性。

    兼容性和支持


    4600X系列电阻与市面上的主流电路板和组件兼容,其标准化封装使得集成变得简单。Bourns公司提供全面的技术支持,包括应用指南和技术文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值测量不准确 | 使用万用表或精密测试仪器重新测量阻值 |
    | 高温环境下电阻值不稳定 | 选择具有更高温度系数的型号或加装散热片 |
    | 长期使用后电阻变色 | 检查是否有过载现象,并根据负载情况更换电阻 |

    总结和推荐


    4600X系列电阻以其低剖面、多样化的引脚封装和良好的温度稳定性,成为许多高端应用的理想选择。对于需要高精度和高可靠性的应用场景,强烈推荐使用这一系列电阻。Bourns公司的全面技术支持也使得这些产品在实际应用中表现出色,非常适合专业用户和开发者使用。

4614X-104-331/471L参数

参数
电阻值 330Ω,470Ω
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 35.51mm*2.49mm*5.08mm
通用封装 SIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装

4614X-104-331/471L厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4614X-104-331/471L数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4614X-104-331/471L 4614X-104-331/471L数据手册

4614X-104-331/471L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9545 ¥ 8.0655
10+ $ 0.6222 ¥ 5.2572
25+ $ 0.4738 ¥ 4.0036
100+ $ 0.3707 ¥ 3.1324
250+ $ 0.3421 ¥ 2.8907
500+ $ 0.2873 ¥ 2.4275
1000+ $ 0.2722 ¥ 2.2998
2500+ $ 0.2387 ¥ 2.0168
5000+ $ 0.2322 ¥ 1.9621
库存: 5447
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
